Kugelumlaufspindel-Systeme

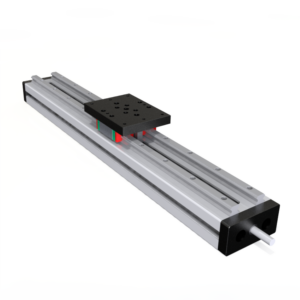

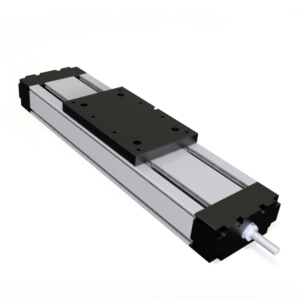

Kugelumlaufspindel-Systeme wandeln die Drehbewegung eines Motors in einen geführten, geradlinigen Vorschub um. Das Sortiment umfasst Kompakt-, DKVM-, DKZM- und Spot-Linearmodule für horizontal oder vertikal angeordnete Achsen. Je nach Baureihe stehen Spindeln von 12 bis 32 mm Durchmesser und Steigungen von 4 bis 25 mm, unterschiedliche Linearführungen sowie verschiedene Platten- und Profilgrößen zur Wahl. Typische Einsatzfelder sind Positionier- und Zuführaufgaben in CNC-Maschinen, Automatisierungslinien, Verpackungsmaschinen und kartesischen Systemen; kompakte Varianten eignen sich besonders bei begrenztem Bauraum.

Für die Auswahl zählt nicht allein der gewünschte Hub. Bewegte Masse, axiale Belastung sowie Kippmomente aus Lastschwerpunkt und Anbau müssen zu Führung, Schlitten und Baugröße passen. Spindeldurchmesser, freie Länge, Lagerung und Drehzahl bestimmen die mögliche Vorschubgeschwindigkeit; die Steigung beeinflusst den Weg pro Umdrehung, die Motordrehzahl und das erforderliche Drehmoment. Anforderungen an Positioniergenauigkeit, Wiederholbarkeit und Richtungswechsel sind ebenso abzugleichen wie Einbaulage, Platz für Motor oder Getriebe und Umgebungsbedingungen. DKZM-Module sind im Sortiment für vertikale Achskoordinaten vorgesehen. Bei einzelnen Kompakt- und DKZM-Ausführungen schirmen Abdeckungen beziehungsweise Faltenbälge die Mechanik gegen Partikel ab. Die konkreten Angaben zu Hub, Spindel, Führung und Plattenlänge sind deshalb je Modul zu prüfen.
