DKVM Baureihe

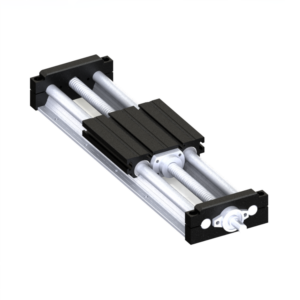

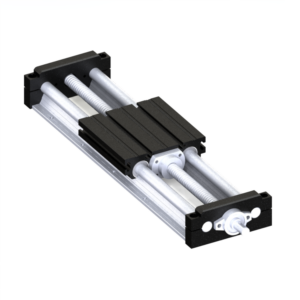

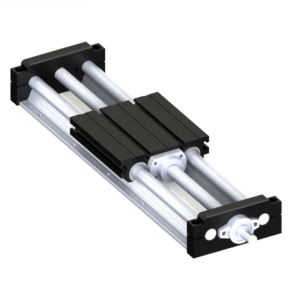

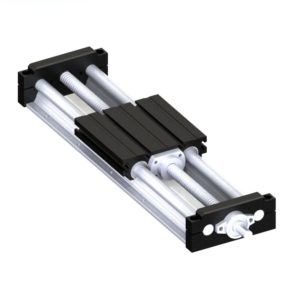

Die DKVM-Baureihe umfasst spindelgetriebene Brückenmodule in den Führungswellengrößen Ø12, Ø16, Ø20, Ø25 und Ø30. Auf einem Aluminiumprofil führen offene Linearlager den Schlitten entlang induktionsgehärteter Rundwellen; der mittig angeordnete Spindeltrieb erzeugt den linearen Hub. Die Abstufung deckt kompakte Achsen mit sehr geringer Belastung ebenso ab wie Maschinenachsen mit höheren Kräften und Kippmomenten: Ø12 und Ø16 eignen sich vor allem bei engem Bauraum und für leichte, horizontal arbeitende Automatisierung, Ø20 und Ø25 für steigende Last- und Momentanforderungen, Ø30 für schwere Aufbauten mit erhöhtem Momentbedarf.

Bei der Auswahl sind Baugröße und gewünschter Hub gemeinsam mit Einbaulage, Belastungsrichtung und den Momenten um alle drei Achsen zu prüfen. Das Sortiment bietet je nach Baugröße Kugelgewindetriebe mit 5, 10, 16, 20 oder 25 mm Steigung; bei Ø16 und Ø20 sind außerdem 4-mm-Trapezspindelvarianten hinterlegt. Eine größere Steigung erzeugt mehr Weg pro Umdrehung und beeinflusst damit die erreichbare Verfahrgeschwindigkeit. Die Herstellerangabe zur Positioniergenauigkeit beträgt 0,2 mm; zulässige Geschwindigkeit, Maximalhub und Lastwerte unterscheiden sich jedoch nach Ausführung. Für die Maschinenintegration sind außerdem Schlitten- beziehungsweise Plattenlänge, Befestigungsmaße, Motoranbindung, Kupplung und benötigter Bauraum abzugleichen.
