DKZM Baureihe

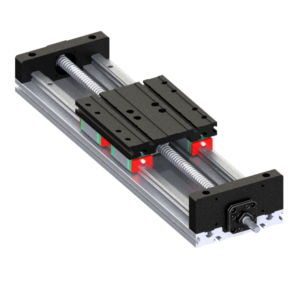

Die DKZM-Baureihe umfasst die vertikalen Kugelumlaufspindel-Module DKZM 15 und DKZM 20 für Positionieraufgaben in CNC-Maschinen und kartesischen Achssystemen. Kugelumlaufspindel und Profilschienenführung bilden eine kompakte, geführte Z-Achse; Anschlussmöglichkeiten erlauben die anwendungsgerechte Einbindung von Motor und Untersetzungsgetriebe. Typische Aufgaben sind das Höhenpositionieren von Werkzeugen, Greifern oder Bearbeitungseinheiten. Eine passende Abschirmung beziehungsweise ein Faltenbalg kann Spindel und Führung gegenüber anwendungsbedingten Einflüssen schützen.

• Baugröße und Führung: DKZM 15 mit 16x05 oder 16x16 und Schiene GHR 15 beziehungsweise SR 15; DKZM 20 mit 20x05 oder 20x20 und GHR 20 beziehungsweise HSV 20.

• Bewegungsprofil: Hub, Verfahrgeschwindigkeit, Beschleunigung, Einschaltdauer und geforderte Positioniergenauigkeit zusammen auslegen; größere Steigung liefert mehr Weg je Spindelumdrehung.

• Belastung: Nutzlast, Eigenmassen sowie axiale Kräfte und Kippmomente einschließlich dynamischer Spitzen gegen die Daten der gewählten Ausführung prüfen.

• Integration: Plattenlänge, Bauraum, Motor-, Kupplungs- und Getriebeanbindung sowie Abdeckung festlegen.

Bei einer vertikalen Achse kann die Last bei Energieausfall oder gelöstem Antrieb absinken. Eine Haltebremse, Gewichtskompensation oder mechanische Absturzsicherung ist in den vorliegenden DKZM-Produktangaben nicht als Serienfunktion ausgewiesen. Das erforderliche Halte- und Sicherheitskonzept muss daher separat anhand der Gefährdungsbeurteilung ausgelegt werden; die Kugelumlaufspindel allein darf hierfür nicht vorausgesetzt werden.
