Kompakt Baureihe

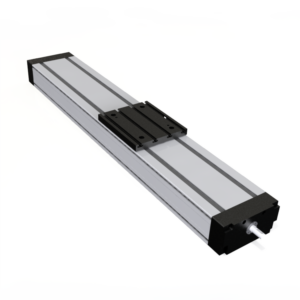

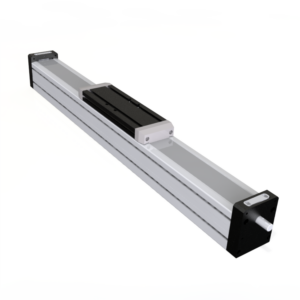

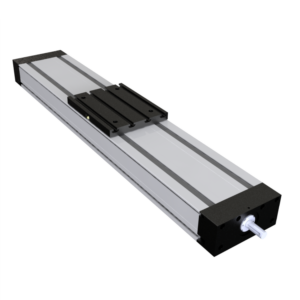

Die Kompakt Baureihe bündelt vier kugelgewindetriebene Linearachsen für klar abgestufte Einbauräume und Belastungsfälle. Das 50x110 Modul mit 16x05-Spindel und 15er Linearführung ist für begrenzten Bauraum und leichtere Automatisierungsaufgaben vorgesehen. 65x145 deckt mittlere Belastungen und erhöhte Momentanforderungen ab; 80x160 ist für höhere Trag- und Momentbelastungen ausgelegt. Das 100x100 Modul ergänzt die Reihe für größere Konstruktionen und beanspruchte Maschinenumgebungen. Die kompakte Bauform vereint Führung und Antrieb; geschützte Ausführungen schirmen die innenliegende Mechanik gegen direkten Staub- und Partikeleintrag ab.

Der Kugelgewindetrieb setzt die Motordrehung in einen geführten Vorschub um, etwa für Positionierachsen an CNC-Maschinen, Verpackungstechnik und automatisierten Handhabungen. Für eine belastbare Auswahl müssen Hub, Einbaulage, bewegte Masse und Lastschwerpunkt zusammen betrachtet werden: Axialkräfte beanspruchen den Spindeltrieb, Querkräfte und Kippmomente werden über Führung und Schlitten aufgenommen. Profilquerschnitt, Plattenlänge und Anschlussgeometrie bestimmen zudem den verfügbaren Bauraum für Werkstückaufnahme und Motorintegration.

• Spindel auswählen: 16x05, 25x05, 25x10 oder 20x20; eine größere Steigung erhöht den Weg je Umdrehung.

• Führung und Platte passend zu Belastung, Moment und Aufbau wählen: Größen 15, 20 oder 25 sowie Platten von 80 bis 345 mm.

• Geforderten Hub, Geschwindigkeit und Positioniergenauigkeit immer an der konkreten Ausführung prüfen.
