Spot Baureihe

Die Spot Baureihe umfasst zwei kugelgewindetriebene Linearachsen, die eine Montageplatte über einen anwendungsspezifischen Hub präzise verfahren. Kugelgewindetrieb und Profilschienenführung sind in einem kompakten Aluminiumprofil kombiniert: Die Spindel erzeugt den Vorschub, die Führung nimmt Querkräfte und Kippmomente auf. Typische Aufgaben sind Z-Verstellungen an CNC-Maschinen, Zustell- und Positionierbewegungen in leichteren Maschinen sowie Achsen in Automatisierungs- und kompakten Mehrachsaufbauten. Das offene Konzept ist vor allem für saubere, staub- und partikelarme Einsatzbereiche vorgesehen.

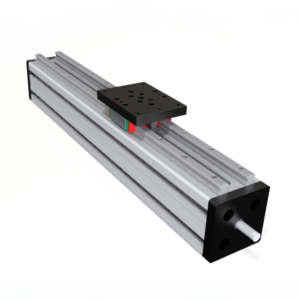

Für geringe Lasten, geringe Momente und besonders knappen Bauraum ist das 45x90 Spot Modul mit 12x05-Kugelgewindetrieb ausgelegt; angegeben sind bis 0,10 m/s. Das 90x90 Spot Modul verbindet einen 16x05-Kugelgewindetrieb mit einer doppelreihigen Führung und eignet sich bei leichter Nutzlast für höhere Momentanforderungen; angegeben sind bis 0,12 m/s. Beide Varianten besitzen eine 120-mm-Montageplatte, die angegebene Positioniergenauigkeit beträgt 0,01 mm. Entscheidend für die Auswahl sind:

• erforderlicher Hub und verfügbarer Einbauraum einschließlich Endplatten und Schlitten;

• bewegte Gesamtmasse, Lastschwerpunkt, Kräfte und Momente in allen Richtungen;

• Einbaulage, Fahrprofil, Geschwindigkeit, Einschaltdauer und Umgebungsbedingungen;

• Abstimmung von Spindelsteigung, Motor, Kupplung beziehungsweise Flansch, End- und Referenzsensorik sowie Schmierung.
