Kompakt Baureihe

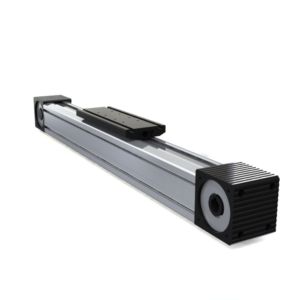

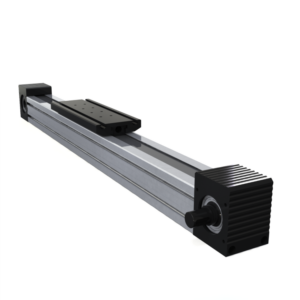

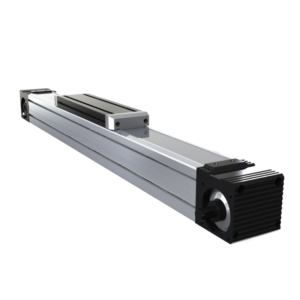

Die Kompakt Baureihe umfasst vier zahnriemengetriebene Linearachsen in den Profilgrößen 40x40, 64x64, 80x80 und 100x100. Das 40x40-Modul verbindet einen 3M-15-Zahnriemen mit der Führung DMN-09C und erreicht laut Produktdaten bis 2 m/s. Die Baugrößen 64x64 und 80x80 arbeiten mit 5M-30-Zahnriemen sowie GHR-15 beziehungsweise GHR-20 oder HSV-20; für beide sind bis 5 m/s angegeben. Beim robusteren 100x100-Modul treffen 8M-50-Zahnriemen, GHR-25 oder HSV-25 und eine zusätzliche Blechabdeckung aufeinander; auch hier sind bis 5 m/s ausgewiesen.

Die kleineren Varianten passen zu schnellen Handhabungs- und Positionieraufgaben, etwa in Automatisierung, Barcode- und Etikettieranlagen. 80x80 ist für mittlere Belastung und höhere Momente bei knappem Bauraum vorgesehen, beispielsweise an CNC-Routern oder Verpackungsmaschinen. 100x100 richtet sich an höhere Last- und Momentanforderungen, lange Hübe sowie Maschinen- und Schweißanlagen. Für die Auslegung entscheidend sind:

• benötigter Hub, Plattenlänge und verfügbarer Einbauraum;

• bewegte Gesamtmasse, Lastschwerpunkt, Querkräfte und Kippmomente;

• Fahrprofil, Geschwindigkeit sowie geforderte Positionier- und Wiederholgenauigkeit;

• Einbaulage, Motoranbindung, Sensorik und Umgebungsbedingungen.
