Lineare Baureihe

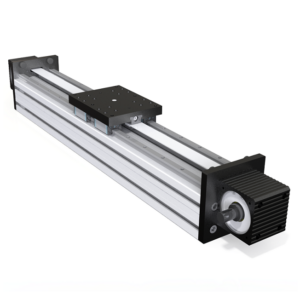

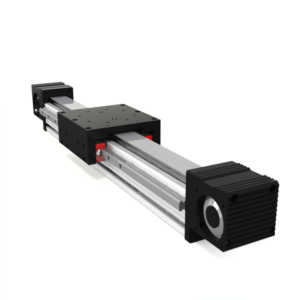

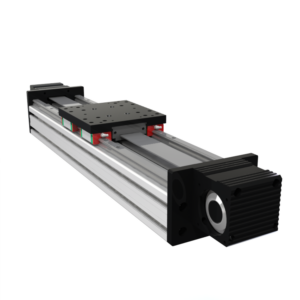

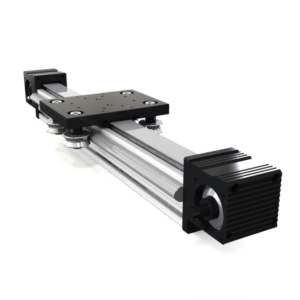

Die Lineare Baureihe umfasst im Shop sechs zahnriemengetriebene Linearmodule in den Profilgrößen 90×90, 90×135 und 90×180 mm. Das 90×90-Modul ist für mittlere Lasten und höhere Momente vorgesehen. Bei 90×135 stehen vier Kombinationen zur Auswahl: 5M-30-Zahnriemen mit 175-mm-Platte oder 8M-50-Zahnriemen mit 200-mm-Platte, jeweils mit DMS-GHR-20- oder THK-SR-20-Linearführung. Das 90×180-Modul mit 8M-50-Zahnriemen und 205-mm-Platte bildet die besonders trag- und momentstarke Ausführung der Reihe. Für alle gelisteten Varianten ist eine Höchstgeschwindigkeit von 5 m/s angegeben; die tatsächlich zulässige Dynamik hängt jedoch von Last, Hub und Einbausituation ab.

Typische Aufgaben sind schnelle Positionier- und Verfahrbewegungen an CNC-Maschinen, Verpackungsanlagen, Automatisierungslinien und Roboterachsen. Anders als die rollengeführte Sigma Baureihe nutzt die Lineare Baureihe Profilschienenführungen; gegenüber dem breiter gestuften Kompakt-Sortiment konzentriert sie sich auf 90 mm breite, für erhöhte Momentanforderungen ausgelegte Achskörper. Die konkrete Baugröße sollte nicht nur nach Nennquerschnitt gewählt werden.

• Bewegte Masse, Lastschwerpunkt, Kraftrichtung und Kippmomente abgleichen.

• Benötigten Hub, Wagenplattenlänge und verfügbaren Einbauraum prüfen.

• Zahnriemen- und Führungsausführung passend zur Positionieraufgabe festlegen.

• Geschwindigkeit, Beschleunigung, Motoranbindung und Einbaulage gemeinsam auslegen.
