Sigma Baureihe

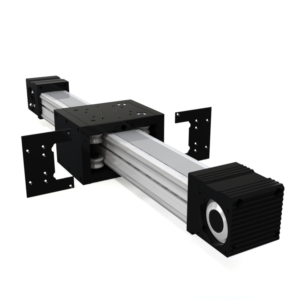

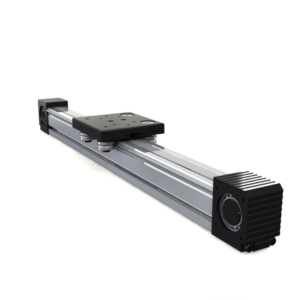

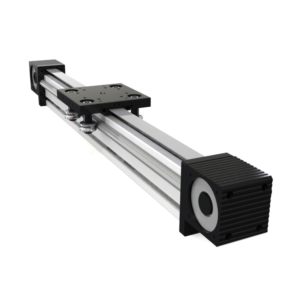

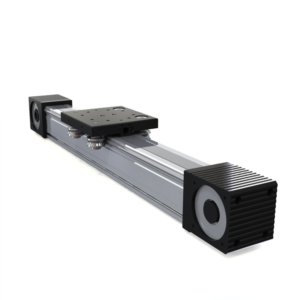

Die Sigma Baureihe umfasst vier zahnriemengetriebene Linearmodule mit den Profilquerschnitten 38×50, 45×90, 60×80 und 80×80 mm. Der Laufwagen wird auf induktiv gehärteten CF53-Wellen über Rollenlager geführt; damit grenzt sich das Sortiment konstruktiv von den schienengeführten Reihen Kompakt und Lineare ab. Das 38×50-Modul ist für geringe Lasten und Momente vorgesehen, etwa in der Barcode- und Kameraautomation oder als Lichtschrankenträger. Die größeren Baugrößen decken mittlere Last- und Momentanforderungen ab, beispielsweise zum Etikettieren, Handhaben und Schneiden von Styropor sowie für CNC-Achsen, Produktionslinien und weitere Automatisierungssysteme.

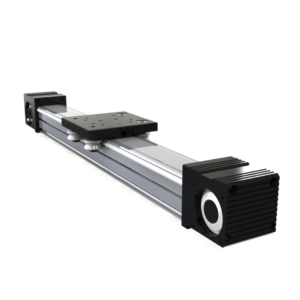

Für die Auswahl sind Profilsteifigkeit, Einbaulage, Lastangriff und wirkende Momente gemeinsam zu bewerten. Die Reihe nutzt 5M-16- beziehungsweise 5M-30-Zahnriemen; das 80×80-Modul ist zusätzlich mit 8M-50 ausgeführt. Je nach Baugröße nennt der Hersteller 3 bis 6 m/s Maximalgeschwindigkeit und 0,2 mm Positioniergenauigkeit. Eine separate Wiederholgenauigkeit weist er nicht aus; sie sollte anforderungsbezogen geklärt werden.

• Hub und Wagenplattenlänge gegen den verfügbaren Bauraum prüfen.

• Last, Beschleunigung und Momente für die geplante Einbaulage mit den modellspezifischen Belastungswerten abgleichen.

• Zahnriemen, Maximalgeschwindigkeit und Positionierleistung passend zum Bewegungsprofil wählen.

• Motoranbindung, Kupplung, Flansch und Anschlussmaße vor der Integration abstimmen.
