Zahnstange-Ritzel-Systeme

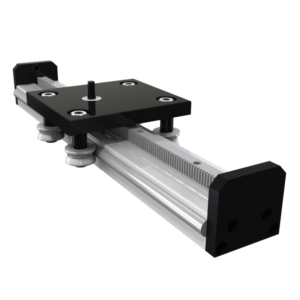

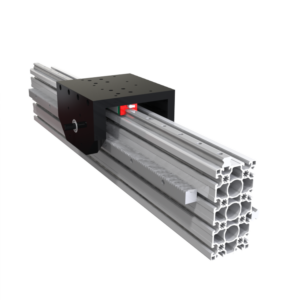

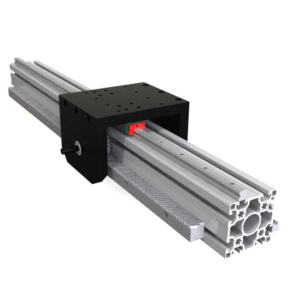

Zahnstange-Ritzel-Module wandeln die Drehung des Ritzels in eine geradlinige Bewegung um. Das Sortiment umfasst ein Ø20-Blockmodul für mittlere Belastungen sowie Brückenmodule in 90 × 90 und 90 × 180 mm. Die beiden Brückenbaugrößen sind für mittlere beziehungsweise höhere Traglasten und Kippmomente vorgesehen; dazu kommen Führungen GHR 15/HSV 15 beziehungsweise GHR 20/HSV 20. Typische Anwendungen reichen von Positionier- und Förderachsen, Steuermechanismen, automatischen Türen und Rollläden bis zu Portalfräsen, CNC- und Werkzeugmaschinen sowie Aufzugsanwendungen. Durch aneinandergereihte Zahnstangen lassen sich auch lange Verfahrwege aufbauen.

Die Auswahl beginnt mit Profil- und Achsgröße, benötigtem Hub und den aus Masse, Beschleunigung, Einbaulage und Lastschwerpunkt entstehenden Kräften und Momenten. Danach sind Führung, Plattenlänge, Geschwindigkeit und Anbauraum abzugleichen. Das Ø20-Modul besitzt eine gerade Verzahnung Modul 1,5 und ist mit maximal 5.835 mm Hub und 1,65 m/s angegeben; die beiden Brückenmodule verwenden gerade Verzahnung Modul 2 und sind mit maximal 2,2 m/s angegeben. Ritzel, Getriebe und Motor müssen zur Verzahnung, erforderlichen Vorschubkraft und gewünschten Dynamik passen. Für Positionieraufgaben zählen außerdem Verzahnungsqualität, Teilungsabweichung, Systemsteifigkeit und Verdreh- beziehungsweise Flankenspiel. Präzise ausgerichtete Zahnstangenstöße, parallele Montageflächen, korrekt eingestellter Zahneingriff und passende Schmierung beeinflussen Laufruhe, Genauigkeit und Lebensdauer. Maßgeblich bleiben die Produktdaten der gewählten Baugröße.
