Zubehör

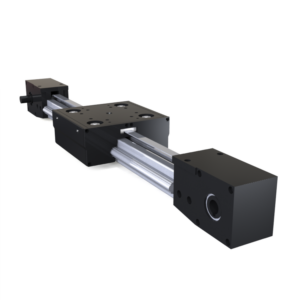

In dieser Kategorie finden Sie mechanisches Zubehör für die Verbindung und Antriebsanbindung von Linearmodulen. Das Sortiment umfasst rechts- und linksseitige Modul-Achsverbindungen für unterschiedliche Profilquerschnitte, Anschlussteile zur Befestigung von Platten oder weiteren Modulen an T-Nuten, Motoranschluss- und Antriebsflansche sowie Motor-Kupplungen. Damit lassen sich Linearachsen zu mehrteiligen Positionier- oder Maschinenaufbauten kombinieren und Motoren beziehungsweise Getriebe konstruktiv an ein Modul anbinden. Die Kupplung überträgt die Drehbewegung von der Motor- auf die Achswelle; der Flansch stellt die mechanische Aufnahme zwischen den Bauteilen her.

• Modulverbindung: Profil- und Modulgröße, Anschlusskombination, Einbaurichtung rechts oder links sowie Bohrungsabstände und Baumaße prüfen.

• Motor- und Getriebeanbindung: Flanschmaß, Zentrierung, Lochbild, Wellenlage und gegebenenfalls die Zuordnung PEC 70 oder PEC 90 abgleichen.

• Kupplung: Wellendurchmesser, Bohrungsbereich, Kupplungsgröße JM40 oder JM55 und verfügbarer Einbauraum müssen zusammenpassen.

Mechanisch ähnliche Varianten sind nicht automatisch austauschbar. Vergleichen Sie deshalb vor der Auswahl die Maßzeichnungen und Produktmerkmale mit Achse, Motor und Getriebe. Besonders bei kombinierten Achsen entscheiden der genaue Modulquerschnitt, die rechte oder linke Anordnung und die vorgesehenen Befestigungspunkte über die passende Ausführung. Für die Antriebsseite müssen sowohl das Motor- oder Getriebeflanschbild als auch die Wellen- und Kupplungsdurchmesser sowie die axiale Einbaulänge stimmen.
