Açıklama
20x30 Menteşe Teknik Verileri (İnce Seri)
Aşağıdaki değerler onaylanmış teknik ürün dokümanlarından alınmıştır. Seçim için montaj pozisyonu, yük, açıklık, bağlantı teknolojisi ve komple tasarım birlikte incelenmelidir.
| H | 10,25 |
|---|---|
| L1 | 18,35 |
| L2 | 23,35 |
| L3 | 35 |
| L4 | 19 |
| D1 | 6 |
| Malzeme | PA 6 Siyah |
| Ağırlık (g) | 9,5 |
| Kanal genişliği | 6 |

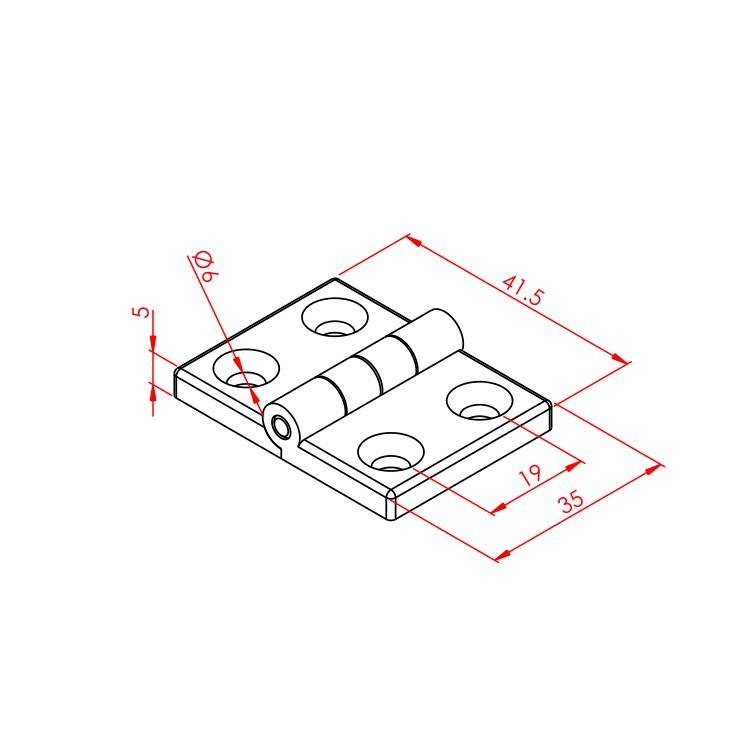

Ürün galerisinde onaylanmış 9 görsel bulunmaktadır. Bunlar, ürüne bağlı olarak ölçülendirme çizimleri, detay görünümleri ve uygulama örneklerini içermektedir.
Uygun bileşenler ve sistem yolları
Profiller, bağlantı elemanları, somunlar, kapaklar ve fonksiyonel aksesuarlar ilgili profil serisine, kanal geometrisine ve uygulamaya uygun olmalıdır. Kesin bir eşleştirme için aşağıdaki alanları kullanın veya teknik çiziminizi ve malzeme listenizi rotec'e gönderin.
Alüminyum sistem profilleri | Bağlantı teknolojisi | Aksesuar | Teknik Danışmanlık
Teknik belgeler ve proje talebi
Proje incelemesi için ürün kodlarını, kesim uzunluklarını, adet sayılarını, çizimleri ve CAD belgelerini gönderebilirsiniz. Ferhat Macar, seçim ve derleme sürecinde size bizzat destek olacaktır.
Alüminyum sistem profilleri için 20x30 menteşe (İnce seri)
Kabin ve dolap kapaklarının açılıp kapanmasını sağlayan menteşeler, monte edilecek profillerin kanal ekseni ölçüsüne uygun olarak üretilir.
Bu bileşen, plastik mafsallar alanına aittir. Fonksiyon, profil ve aksesuarların hedef odaklı bir şekilde birbiriyle uyumlu hale getirilebilmesi sayesinde düzenli ve anlaşılır bir planlamayı destekler.
Tipik kullanım alanları
- Çerçeveler ve Sehpalar
- Makine muhafazaları ve koruyucu bariyerler
- Endüstriyel iş istasyonları ve aparatlar
- özel tasarımlar
Seçim ve teknik atama
Profil seçimi sırasında kesit, kanal boyutu, montaj pozisyonu, açıklık, yük ve bağlantı teknolojisi birlikte ele alınmalıdır. Bu nedenle kesin bir uygunluk, yalnızca profil tanımından yola çıkarılarak türetilemez.
Uygun açılar, bağlantı elemanları, somunlar, uç kapakları ve diğer bileşenler profil serisine ve kanala göre uyarlanmalıdır.
Danışmanlık ve projeye özel derleme
rotec, endüstriyel işletmeleri, makine üreticilerini, tesis üreticilerini ve tasarımcıları alüminyum sistem profilleri, bağlantı teknolojisi ve aksesuarların seçimi konusunda destekler. Montaj durumu ne kadar ayrıntılı tarif edilirse, uygun kombinasyon o kadar güvenli bir şekilde bir araya getirilebilir.
Sağlam bir talep için bilgiler
- istenilen ürün numarası veya ürün adı
- Profil serisi ve kanal boyutu
- Adet ve gerekli ölçüler
- Uygulamanın taslağı, çizimi veya açıklaması
- montaj ve ortam için özel gereksinimler
20x30 Menteşe (İnce Seri) Hakkında Sık Sorulan Sorular
20x30 menteşe (ince serisi) ne için kullanılır?
Ürün; modüler çerçeveler, sehpalar ve endüstriyel konstrüksiyonlar için kullanılır. Somut kullanım alanı, tam tasarıma ve ilgili sistem bileşenlerine göre değişiklik gösterir.
Bu ürün her alüminyum profile uyuyor mu?
Hayır. Uygun açılar, bağlantı elemanları, somunlar, kapaklar ve diğer bileşenler profil serisine ve kanala göre uyarlanmalıdır.
rotec seçim konusunda destekliyor mu?
Evet. rotec mevcut proje bilgilerini inceler ve uygun profillerin ve bileşenlerin bir araya getirilmesine yardımcı olur. Nihai teknik onay, uygulamaya ve yüke bağlı olarak kalır.
