Açıklama
Tip Bağlantı Düz 10 40x45 Sıyırma Tertibatı Teknik Verileri
Aşağıdaki değerler onaylanmış teknik ürün dokümanlarından alınmıştır. Seçim için montaj pozisyonu, yük, açıklık, bağlantı teknolojisi ve komple tasarım birlikte incelenmelidir.
| A | 45,5 |
|---|---|
| B | 31 |
| C | 20 |
| D | 15 |
| Malzeme | Çelik |
| Ağırlık (g) | 54 |
| Kanal genişliği | 10 |

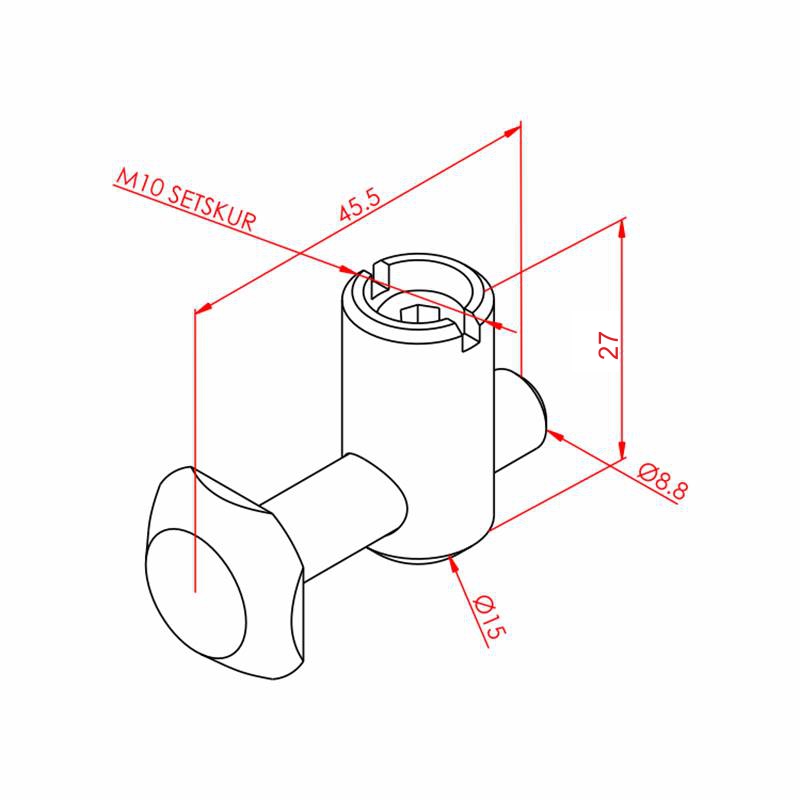

Ürün galerisi onaylanmış 10 görsel içermektedir. Bunlar, ürüne bağlı olarak ölçü çizimleri, detay görselleri ve uygulama örneklerini kapsamaktadır.
Uygun bileşenler ve sistem yolları
Profiller, bağlantı elemanları, somunlar, kapaklar ve fonksiyonel aksesuarlar ilgili profil serisine, kanal geometrisine ve uygulamaya uygun olmalıdır. Kesin bir eşleştirme için aşağıdaki alanları kullanın veya teknik çiziminizi ve malzeme listenizi rotec'e gönderin.
Alüminyum sistem profilleri | Bağlantı teknolojisi | Aksesuar | Teknik Danışmanlık
Teknik belgeler ve proje talebi
Proje incelemesi için ürün kodlarını, kesim uzunluklarını, adet sayılarını, çizimleri ve CAD belgelerini gönderebilirsiniz. Ferhat Macar, seçim ve derleme sürecinde size bizzat destek olacaktır.
40x45 Sıyırma Aparatı Tip Bağlantı Düz 10 Alüminyum Sistem Profiller İçin
90° birleştirme işlemleri için 10 mm kanallı profillerde tercih edilir. Tetik kancasının harici montajı sayesinde profil istenilen herhangi bir noktadan sabitlenebilir.
Bu bileşen alın birleşimleri alanına aittir. Fonksiyon, profil ve aksesuarlar birbirine özel olarak uyarlanabildiği için anlaşılır bir planlamayı destekler.
Tipik kullanım alanları
- Çerçeveler ve Sehpalar
- Makine muhafazaları ve koruyucu bariyerler
- Endüstriyel iş istasyonları ve aparatlar
- özel tasarımlar
Seçim ve teknik atama
Profil seçimi sırasında kesit, kanal boyutu, montaj pozisyonu, açıklık, yük ve bağlantı teknolojisi birlikte ele alınmalıdır. Bu nedenle kesin bir uygunluk, yalnızca profil tanımından yola çıkarılarak türetilemez.
Uygun açılar, bağlantı elemanları, somunlar, uç kapakları ve diğer bileşenler profil serisine ve kanala göre uyarlanmalıdır.
Danışmanlık ve projeye özel derleme
rotec, endüstriyel işletmeleri, makine üreticilerini, tesis üreticilerini ve tasarımcıları alüminyum sistem profilleri, bağlantı teknolojisi ve aksesuarların seçimi konusunda destekler. Montaj durumu ne kadar ayrıntılı tarif edilirse, uygun kombinasyon o kadar güvenli bir şekilde bir araya getirilebilir.
Sağlam bir talep için bilgiler
- istenilen ürün numarası veya ürün adı
- Profil serisi ve kanal boyutu
- Adet ve gerekli ölçüler
- Uygulamanın taslağı, çizimi veya açıklaması
- montaj ve ortam için özel gereksinimler
40x45 Sıyırma Tertibatı Tip Düz Bağlantı 10 Hakkında Sıkça Sorulan Sorular
40x45 Tip Düz Bağlantı Sökme Aparatı 10 ne için kullanılır?
Ürün; modüler çerçeveler, sehpalar ve endüstriyel konstrüksiyonlar için kullanılır. Somut kullanım alanı, tam tasarıma ve ilgili sistem bileşenlerine göre değişiklik gösterir.
Bu ürün her alüminyum profile uyuyor mu?
Hayır. Uygun açılar, bağlantı elemanları, somunlar, kapaklar ve diğer bileşenler profil serisine ve kanala göre uyarlanmalıdır.
rotec seçim konusunda destekliyor mu?
Evet. rotec mevcut proje bilgilerini inceler ve uygun profillerin ve bileşenlerin bir araya getirilmesine yardımcı olur. Nihai teknik onay, uygulamaya ve yüke bağlı olarak kalır.
