Açıklama
Köşe ayak bağlantısı için teknik veriler
Aşağıdaki değerler onaylanmış teknik ürün dokümanlarından alınmıştır. Seçim için montaj pozisyonu, yük, açıklık, bağlantı teknolojisi ve komple tasarım birlikte incelenmelidir.
| Malzeme | DKP |
|---|---|
| Ağırlık (g) | 301 |

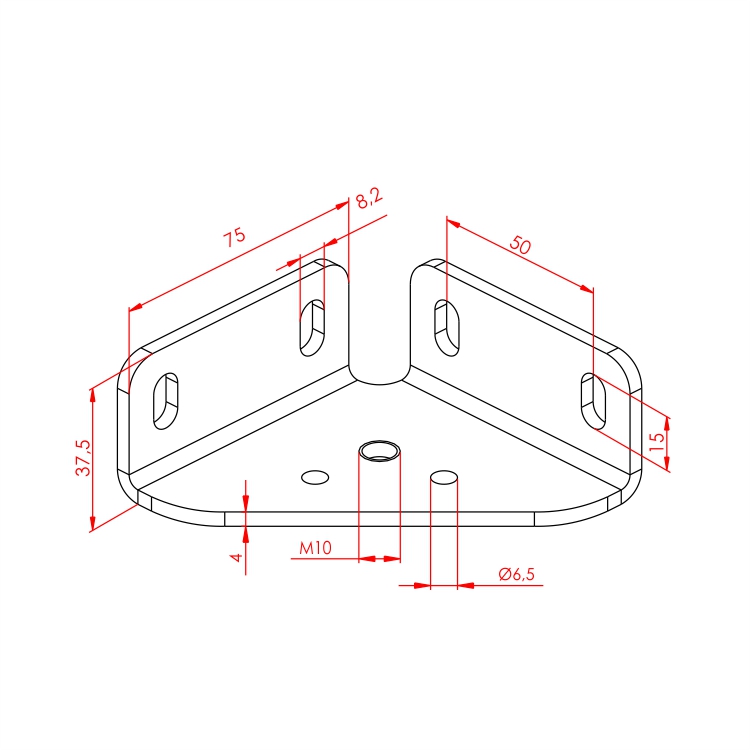

Ürün galerisinde onaylanmış 6 görsel bulunmaktadır. Bunlar, ürüne bağlı olarak teknik çizimler, detay görünümleri ve uygulama örneklerini içermektedir.
Uygun bileşenler ve sistem yolları
Profiller, bağlantı elemanları, somunlar, kapaklar ve fonksiyonel aksesuarlar ilgili profil serisine, kanal geometrisine ve uygulamaya uygun olmalıdır. Kesin bir eşleştirme için aşağıdaki alanları kullanın veya teknik çiziminizi ve malzeme listenizi rotec'e gönderin.
Alüminyum sistem profilleri | Bağlantı teknolojisi | Aksesuar | Teknik Danışmanlık
Teknik belgeler ve proje talebi
Proje incelemesi için ürün kodlarını, kesim uzunluklarını, adet sayılarını, çizimleri ve CAD belgelerini gönderebilirsiniz. Ferhat Macar, seçim ve derleme sürecinde size bizzat destek olacaktır.
Alüminyum sistem profiller için köşe ayak bağlantısı
1- Güçlü bir köşe bağlantısı olarak kullanılabilen bağlantı plakası, dış yüzeyindeki bağlantı delikleri sayesinde MDF, sac, pleksiglas vb. malzemelerden üretilen ürünlerin de birleştirilmesini sağlar. 2- Köşe bağlantısının yanı sıra ayak bağlantı plakası olarak da kullanılabilir. İç bağlantı sistemi sayesinde estetik bir görünüm ve kalıcı bir bağlantı sağlanır. M12 ve M16 kılavuzları yerine takılarak farklı ayak bağlantıları yapmak mümkündür.
Bu bileşen, Ayak Bağlantı Elemanları alanına aittir. Fonksiyon, profil ve aksesuarların birbirine hedeflenmiş bir şekilde uyarlanabilmesi sayesinde net ve düzenli bir planlamayı destekler.
Tipik kullanım alanları
- Çerçeveler ve Sehpalar
- Köşe bağlantıları ve takviyeler
- Muhafazalar ve ayırma bölgeleri
- modüler eklentiler
Seçim ve teknik atama
Seçim sırasında profil serisi, kanal boyutu, ölçüler, bağlantı türü, montaj durumu ve öngörülen yük birlikte dikkate alınmalıdır.
Uyumluluk, ürün numarası, profil serisi ve mevcut kanal dikkate alınarak kontrol edilmelidir. Benzer şekilde adlandırılan bileşenler otomatik olarak birbiriyle değiştirilebilir değildir.
Danışmanlık ve projeye özel derleme
rotec, endüstriyel işletmeleri, makine üreticilerini, tesis üreticilerini ve tasarımcıları alüminyum sistem profilleri, bağlantı teknolojisi ve aksesuarların seçimi konusunda destekler. Montaj durumu ne kadar ayrıntılı tarif edilirse, uygun kombinasyon o kadar güvenli bir şekilde bir araya getirilebilir.
Sağlam bir talep için bilgiler
- istenilen ürün numarası veya ürün adı
- Profil serisi ve kanal boyutu
- Adet ve gerekli ölçüler
- Uygulamanın taslağı, çizimi veya açıklaması
- montaj ve ortam için özel gereksinimler
Köşe Ayak Bağlantısı ile İlgili Sık Sorulan Sorular
Köşe ayak bağlantısı ne için kullanılır?
Ürün, alüminyum sistem profillerinin yapısal bağlantıları için kullanılır. Spesifik kullanım, komple konstrüksiyona ve ilgili sistem bileşenlerine bağlıdır.
Bu ürün her alüminyum profile uyuyor mu?
Hayır. Uyumluluk, parça numarası, profil serisi ve mevcut kanal kullanılarak kontrol edilmelidir. Benzer şekilde adlandırılan bileşenler otomatik olarak birbirinin yerine geçemez.
rotec seçim konusunda destekliyor mu?
Evet. rotec mevcut proje bilgilerini inceler ve uygun profillerin ve bileşenlerin bir araya getirilmesine yardımcı olur. Nihai teknik onay, uygulamaya ve yüke bağlı olarak kalır.
