Açıklama
Ayak vidası 10 için teknik veriler
Aşağıdaki değerler onaylanmış teknik ürün dokümanlarından alınmıştır. Seçim için montaj pozisyonu, yük, açıklık, bağlantı teknolojisi ve komple tasarım birlikte incelenmelidir.

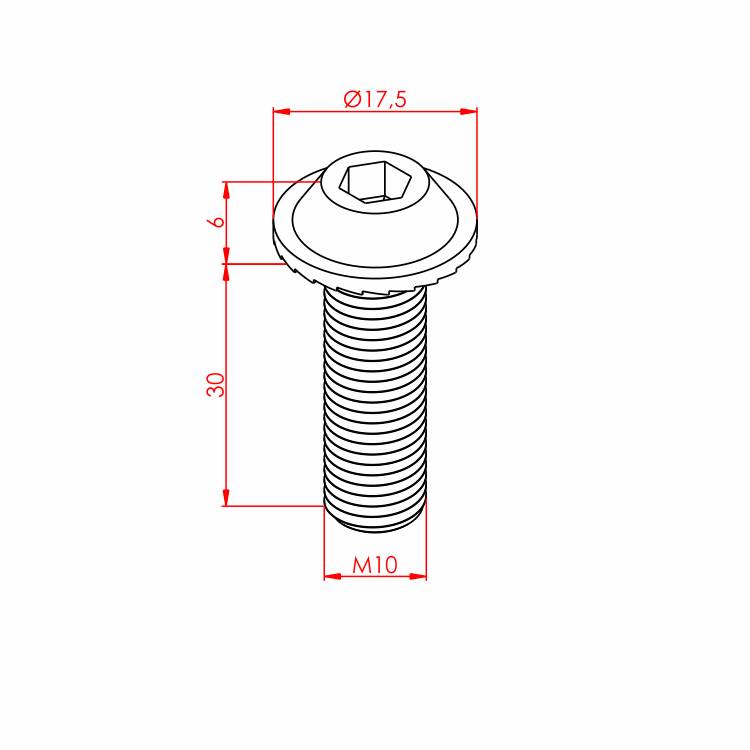

| M | M10 |
|---|---|
| A | 6 |
| B | 30 |
| ØD | 17,5 |
| Malzeme | 8.8 çelik |
| Ağırlık (g) | 21 |
| Kanal genişliği | 10 |
Ürün galerisi onaylanmış 5 görsel içermektedir. Bunlar, ürüne bağlı olarak ölçülendirme çizimleri, detay görünümleri ve uygulama örneklerini kapsamaktadır.
Uygun bileşenler ve sistem yolları
Profiller, bağlantı elemanları, somunlar, kapaklar ve fonksiyonel aksesuarlar ilgili profil serisine, kanal geometrisine ve uygulamaya uygun olmalıdır. Kesin bir eşleştirme için aşağıdaki alanları kullanın veya teknik çiziminizi ve malzeme listenizi rotec'e gönderin.
Alüminyum sistem profilleri | Bağlantı teknolojisi | Aksesuar | Teknik Danışmanlık
Teknik belgeler ve proje talebi
Proje incelemesi için ürün kodlarını, kesim uzunluklarını, adet sayılarını, çizimleri ve CAD belgelerini gönderebilirsiniz. Ferhat Macar, seçim ve derleme sürecinde size bizzat destek olacaktır.
Alüminyum sistem profiller için ayak vidası 10
Profil bağlantı sistemlerindeki alternatiflerden biri olan alın bağlantı pimi, tercih edilen ekipmanlardan biridir.
10 mm'lik profil kanallarına açılan allen anahtarı deliği sayesinde, diğer profilin alın kısmı ile M10 bağlantı olanağı sunar.
Bağlantı kanalların içinde kaldığı için hissedilmez.
Bu bileşen alın birleşimleri alanına aittir. Fonksiyon, profil ve aksesuarlar birbirine özel olarak uyarlanabildiği için anlaşılır bir planlamayı destekler.
Tipik kullanım alanları
- Çerçeveler ve Sehpalar
- Köşe bağlantıları ve takviyeler
- Muhafazalar ve ayırma bölgeleri
- modüler eklentiler
Seçim ve teknik atama
Seçim sırasında profil serisi, kanal boyutu, ölçüler, bağlantı türü, montaj durumu ve öngörülen yük birlikte dikkate alınmalıdır.
Uyumluluk, ürün numarası, profil serisi ve mevcut kanal dikkate alınarak kontrol edilmelidir. Benzer şekilde adlandırılan bileşenler otomatik olarak birbiriyle değiştirilebilir değildir.
Danışmanlık ve projeye özel derleme
rotec, endüstriyel işletmeleri, makine üreticilerini, tesis üreticilerini ve tasarımcıları alüminyum sistem profilleri, bağlantı teknolojisi ve aksesuarların seçimi konusunda destekler. Montaj durumu ne kadar ayrıntılı tarif edilirse, uygun kombinasyon o kadar güvenli bir şekilde bir araya getirilebilir.
Sağlam bir talep için bilgiler
- istenilen ürün numarası veya ürün adı
- Profil serisi ve kanal boyutu
- Adet ve gerekli ölçüler
- Uygulamanın taslağı, çizimi veya açıklaması
- montaj ve ortam için özel gereksinimler
Ayaklı vida 10 hakkında sık sorulan sorular
Ayak vidası 10 ne için kullanılır?
Ürün, alüminyum sistem profillerinin yapısal bağlantıları için kullanılır. Spesifik kullanım, komple konstrüksiyona ve ilgili sistem bileşenlerine bağlıdır.
Bu ürün her alüminyum profile uyuyor mu?
Hayır. Uyumluluk, parça numarası, profil serisi ve mevcut kanal kullanılarak kontrol edilmelidir. Benzer şekilde adlandırılan bileşenler otomatik olarak birbirinin yerine geçemez.
rotec seçim konusunda destekliyor mu?
Evet. rotec mevcut proje bilgilerini inceler ve uygun profillerin ve bileşenlerin bir araya getirilmesine yardımcı olur. Nihai teknik onay, uygulamaya ve yüke bağlı olarak kalır.
