Açıklama

Ürünün alt kısmındaki tekerlekleri bağlamak ve monte etmek için kullanılır. İçine yerleştirilmiş kayıcı somun, diğer aksesuarları sabitlemek için kullanılabilir. Kanal, konumlandırma için veya kızak olarak kullanılabilir.

Ek bilgi

Ağırlık	0,695 kg

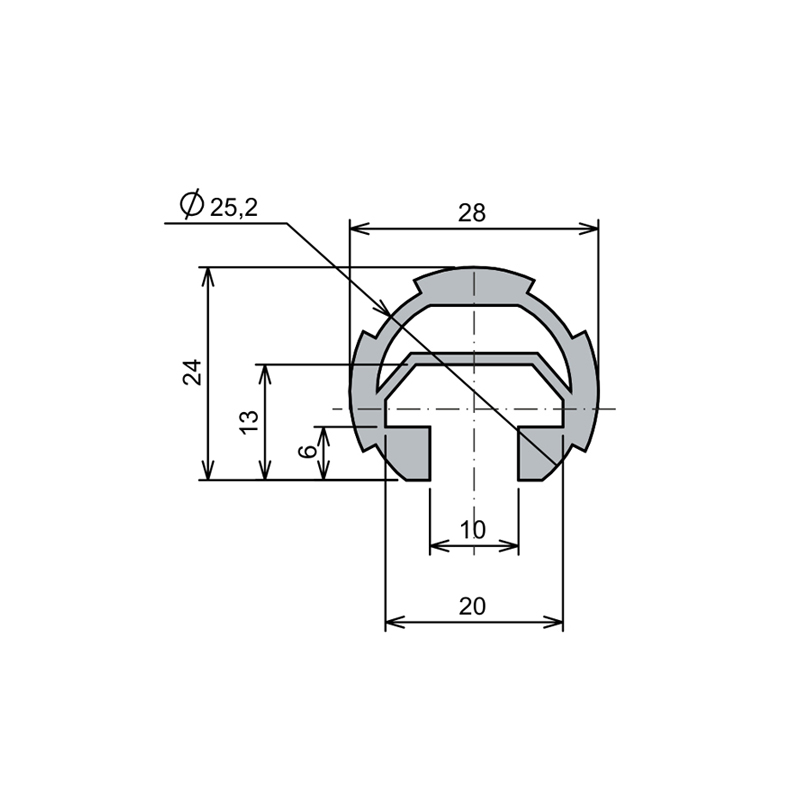

Dış ölçüler	Ø28
Malzeme	6063 T5
L (mm)	6000
Ix	1.13 cm⁴
İyi	1.87 cm⁴
Wx	0,82 cm³
Neden	1.55 cm³
Yüzey	2,4 cm²
Kitle	0.7 Kg/m
Nuten	D 28
Profil sistemi	Yalın Üretim
Form	Yuvarlak
Yürütme	Kolay
Malzeme grubu	Alüminyum
Yüzey	Doğa
Fiyat birimi	m
Taban uzunluğu	6000 mm

Teorik ön hesaplama

Profil sehimini hesapla

Montaj durumunu, yükü ve profil eksenini seçin. Hesaplayıcı, hesaplanan sapma değerini ve eğilme gerilimini gösterir.

Profil: Ø28 mm
Malzeme: 6063 T5
Ix / Iy: 1,13 / 1,87 cm⁴
Öz ağırlık: 0,70 kg/m

1. Depolama

Konsoltek taraflı sabit İki dayanakiki uçtan yataklanmış Her iki tarafı da sabitankastre mesnetli

2. Lastart

Tekil yükortasında veya serbest ucunda Eşit olarak dağıtılmışgirilen yük toplam yük olarak

3. Profil ekseni

x ekseniIx 1,13 cm⁴ y ekseniIy 1,87 cm⁴

Serbest uzunluk L mm Ek yük F

Profilin öz ağırlığını hesaba kat Sehim için karşılaştırma değeri Yalnızca serbestçe seçilen bir proje karşılaştırması, otomatik bir standart belirlemesi değildir.

İki mesnetli, ortada tekil yük

Hesaplanan sehim– mm–

Yükle: – mm
Kendi ağırlığıyla: – mm
eğilme gerilmesi: –
L / f oranı: –

Kullanılan formül: –

Altı yük durumunun tümünü karşılaştır

Depolama	Başlat	Öz ağırlık dahil sehim
