Dane techniczne płytki łączącej 45x90 z płaskim przegubem
Poniższe wartości pochodzą z zatwierdzonej technicznej dokumentacji produktu. Przy doborze należy wspólnie sprawdzić pozycję montażową, obciążenie, rozpiętość, technikę łączenia oraz kompletną konstrukcję.

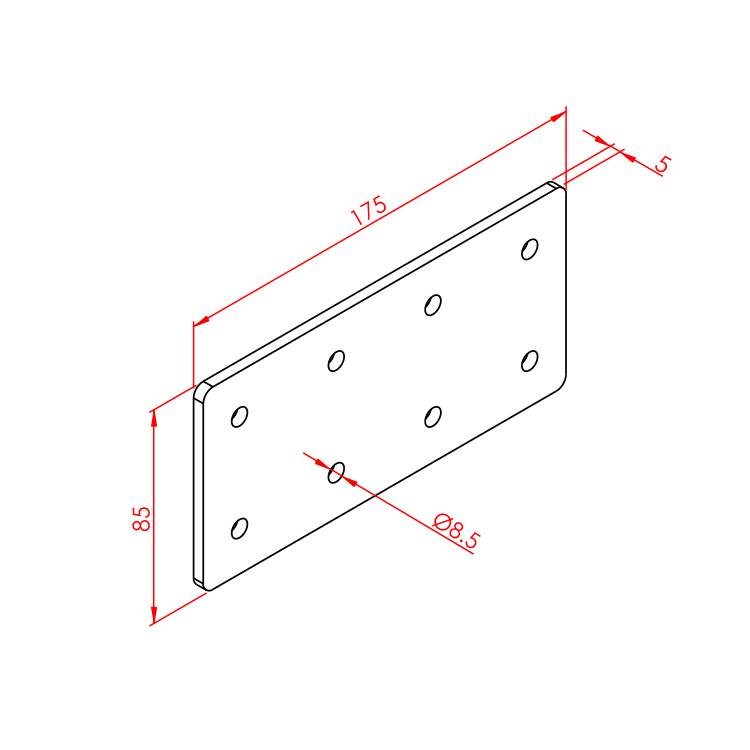

| A | 175 |
|---|---|
| B | 85 |
| ØD | 8,5 |
| K | 5 |
| Materiał | Stal |
| Waga (g) | 564 |
| Rozmiar rowka | 10 |
Galeria produktów zawiera 4 zatwierdzone ilustracje. W zależności od produktu obejmują one rysunki wymiarowe, widoki szczegółowe oraz przykłady zastosowania.
Odpowiednie komponenty i ścieżki systemowe
Profile, łączniki, rowki teowe, zaślepki i akcesoria funkcjonalne muszą pasować do danej serii profili, geometrii rowka oraz zastosowania. Skorzystaj z poniższych obszarów lub prześlij do rotec swój rysunek i specyfikację materiałową w celu jednoznacznego dopasowania.
Profile aluminiowe systemowe | Technika łączenia | Akcesoria | Doradztwo techniczne
Dokumentacja techniczna i zapytanie ofertowe
Do przeglądu projektu można przekazać numery artykułów, długości przycięcia, liczby sztuk, rysunki oraz dokumentację CAD. Ferhat Macar osobiście wspiera Państwa w doborze i zestawianiu.
Płytka łącząca 45x90 z płaskim przegubem do profili konstrukcyjnych aluminiowych
Do zewnętrnego łączenia konstrukcji profili. Okucia te są stosowane do wzmacniania zastosowań, w których wymagane jest mocne połączenie.
Komponent należy do kategorii dodatkowych gładkich płyt łączących. Wspiera on przejrzyste planowanie, ponieważ funkcję, profil i akcesoria można precyzyjnie do siebie dopasować.
Typowe obszary zastosowań
- Ramy i stelaże
- Obudowy maszyn i osłony zabezpieczające
- Przemysłowe stanowiska pracy i urządzenia
- konstrukcje na zamówienie
Wybór i przypisanie techniczne
Przy wyborze profilu należy uwzględnić łącznie przekrój, wielkość rowka, pozycję montażową, rozpiętość, obciążenie oraz technikę połączeń. Ostatecznej przydatności nie można zatem wywnioskować wyłącznie na podstawie oznaczenia profilu.
Odpowiednie kątowniki, łączniki, rowki wpustowe, zaślepek i inne komponenty muszą być dopasowane do serii profili oraz rowka.
Doradztwo i zestawienie projektowe
rotec wspiera zakłady przemysłowe, producentów maszyn, producentów urządzeń oraz konstruktorów w doborze aluminiowych profili systemowych, techniki łączenia i akcesoriów. Im dokładniej zostanie opisana sytuacja montażowa, tym bezpieczniej można dobrać odpowiednią kombinację.
Dane do konkretnego zapytania
- żądany numer artykułu lub nazwa produktu
- Seria profili i rozmiar rowka
- Liczba sztuk i wymagane wymiary
- Szkic, rysunek lub opis zastosowania
- specjalne wymagania dotyczące montażu i otoczenia
Często zadawane pytania dotyczące płytki łączącej 45x90 z płaskim przegubem
Do czego stosuje się płaską płytę łączącą 45x90 z przegubem?
Produkt jest stosowany do ram modularnych, stelaży i konstrukcji przemysłowych. Konkretne zastosowanie zależy od pełnej konstrukcji i powiązanych komponentów systemu.
Czy ten produkt pasuje do każdego profilu aluminiowego?
Nie. Odpowiednie kątowniki, łączniki, nakrętki rowkowe, Zaślepki i inne komponenty muszą być dobrane do serii profilu i rowka.
Czy rotec pomaga w wyborze?
Ja. rotec sprawdza dostępne dane projektu i pomaga w doborze odpowiednich profili i komponentów. Ostateczne zatwierdzenie techniczne zależy od zastosowania i obciążenia.
