Beschreibung
Technische Daten zu 20x80 Profil leicht
Die folgenden Werte stammen aus den freigegebenen technischen Produktunterlagen. Für die Auswahl sind Einbaulage, Belastung, Spannweite, Verbindungstechnik und die vollständige Konstruktion gemeinsam zu prüfen.
| Äußere Abmessungen | 20x80 |
|---|---|
| Material | 6063 T5 |
| L (mm) | 6000 |
| Ix | 2.13 cm4 |
| Iy | 29.29 cm4 |
| Wx | 2.13 cm³ |
| Wy | 7.32 cm³ |
| Fläche | 4.91 cm² |
| Masse | 1.36 Kg/m |
| Nutgröße | 6 |
| Minimale Bestelllänge | 70 mm |
Die Produktgalerie enthält 7 freigegebene Abbildungen. Dazu gehören je nach Produkt Maßzeichnungen, Detailansichten und Anwendungsbeispiele.
Passende Komponenten und Systemwege
Profile, Verbinder, Nutensteine, Endkappen und funktionales Zubehör müssen zur jeweiligen Profilserie, Nutgeometrie und Anwendung passen. Nutzen Sie die folgenden Bereiche oder senden Sie rotec Ihre Zeichnung und Stückliste für eine eindeutige Zuordnung.
Verbindungstechnik | Nutensteine und Muttern | Endkappen | Profilzuschnitt
Technische Unterlagen und Projektanfrage
Für die Projektprüfung können Sie Artikelnummern, Zuschnittlängen, Stückzahlen, Zeichnungen und CAD Unterlagen übermitteln. Ferhat Macar unterstützt Sie persönlich bei der Auswahl und Zusammenstellung.

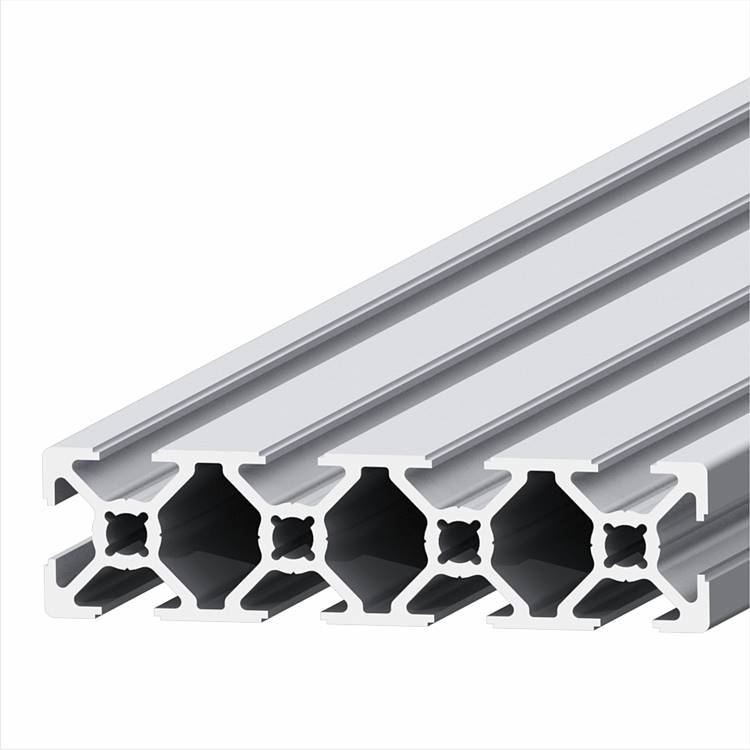

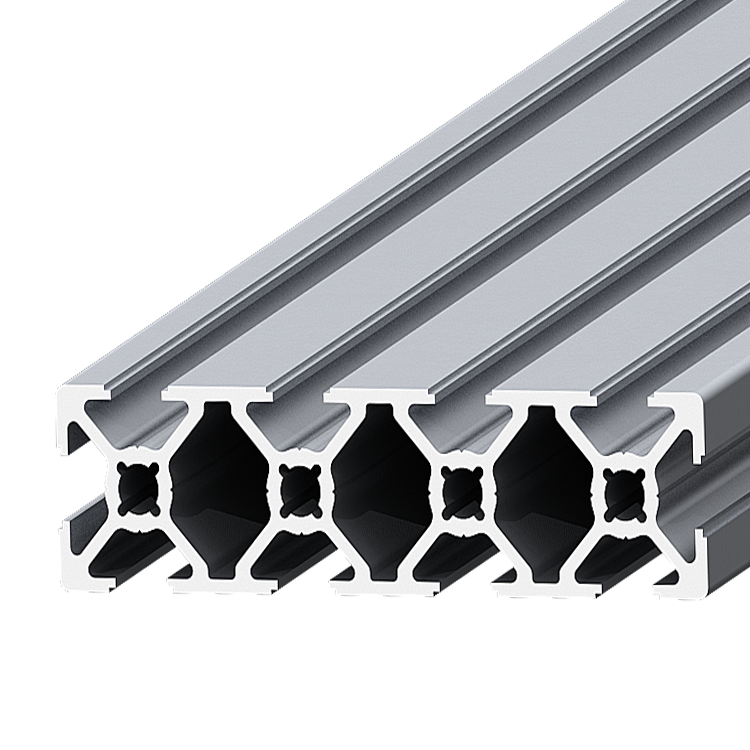

20 × 80 Aluminiumprofil für modulare Konstruktionen
Das leichte 20 × 80 Aluminium Systemprofil verbindet eine kompakte Breite mit einer größeren Bauhöhe. Dadurch eignet es sich innerhalb einer passend ausgelegten Konstruktion für Rahmen, Aufbauten, Trennbereiche und weitere industrielle Anwendungen.
Die tatsächliche Eignung hängt von Einbaulage, Spannweite, Belastung, Befestigungspunkten und Verbindungstechnik ab. Deshalb sollte der Profilquerschnitt nicht ausschließlich nach den Außenmaßen ausgewählt werden.

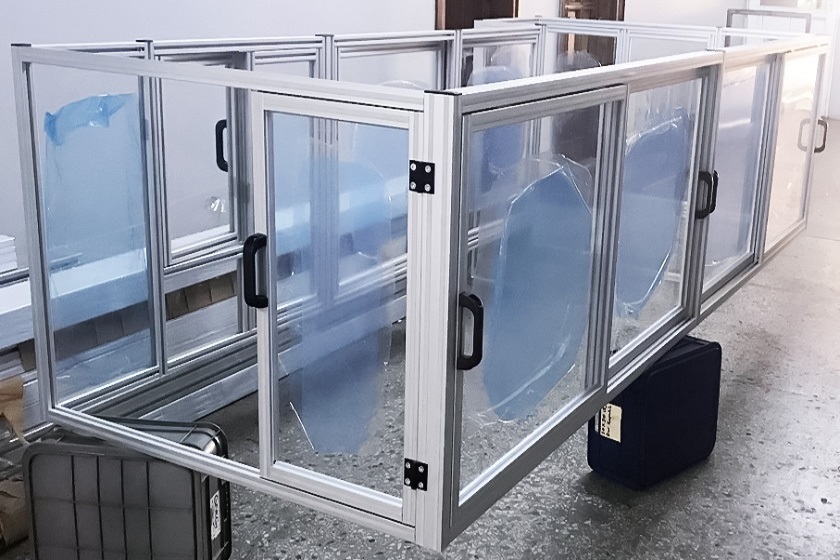

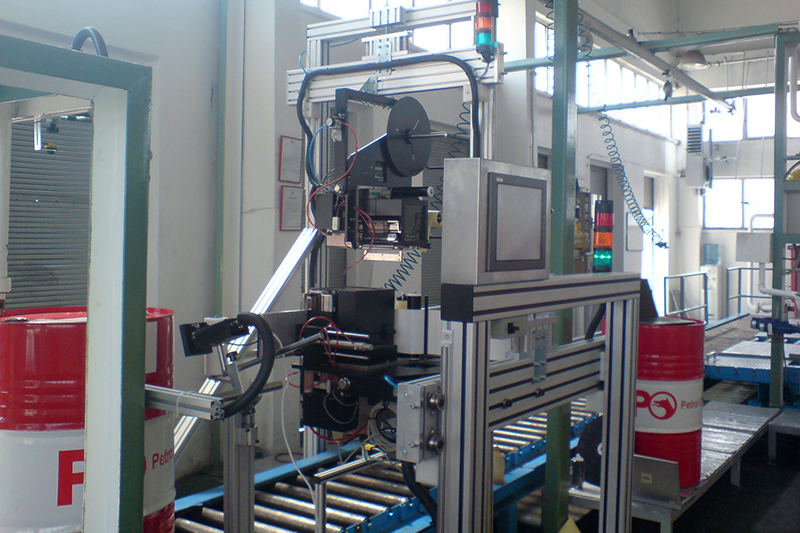

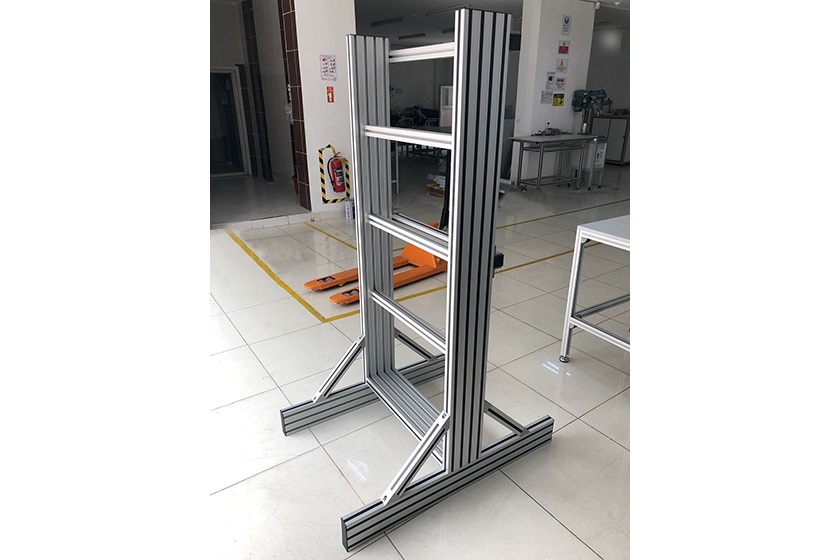

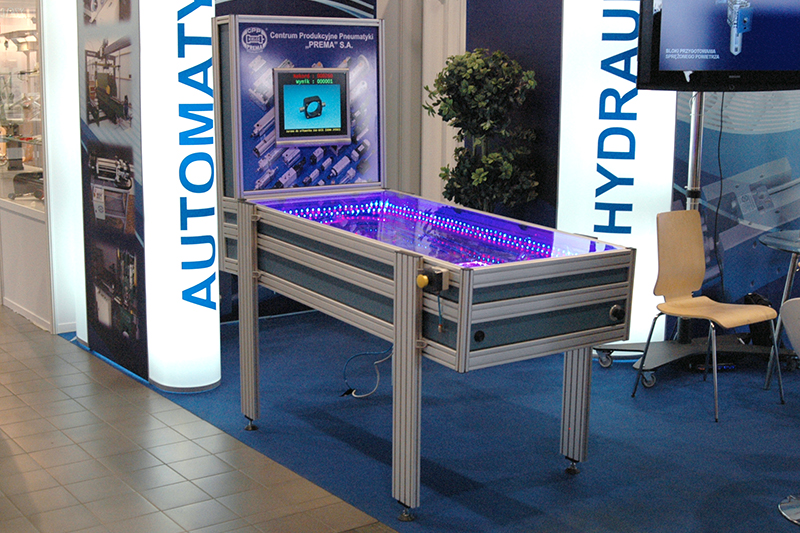

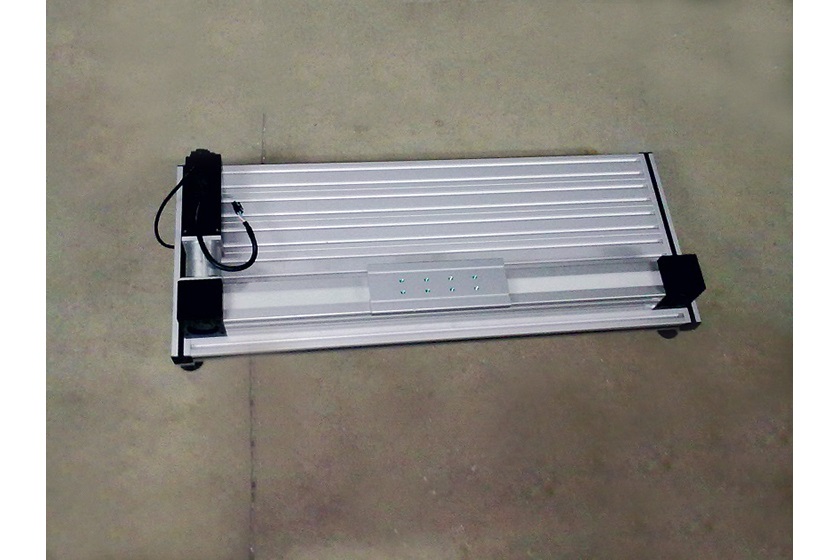

Typische Einsatzbereiche
- Rahmen und Aufbauten für Industriearbeitsplätze
- leichte Gestelle und modulare Vorrichtungen
- Trennbereiche und Aufnahme von Flächenelementen
- Querriegel und funktionale Rahmenbauteile
Passende Komponenten gemeinsam auswählen
Winkel, Verbinder, Schrauben, Nutensteine, Abdeckungen und weiteres Zubehör müssen zur Profilfamilie und Nutgeometrie passen. Ähnliche Außenmaße bedeuten nicht automatisch, dass Bauteile untereinander kompatibel sind.
rotec unterstützt bei der Zusammenstellung und kann viele gängige, lagernde Aluminium Systemprofile projektbezogen auf die benötigten Längen zuschneiden. Senden Sie dafür Profilbezeichnung, Längen, Stückzahlen und möglichst eine Zeichnung oder Stückliste.
Profilzuschnitt ansehen | Verbindungstechnik ansehen | Technische Anfrage senden
Häufige Fragen zum Profil 20 × 80
Ist das Profil für jedes Gestell geeignet?
Nein. Abmessungen, Lasten, Spannweiten und Verbindungen müssen für die konkrete Konstruktion geprüft werden.
Kann rotec das Profil zuschneiden?
Die Verfügbarkeit und der mögliche Zuschnitt werden anhand der benötigten Länge und Stückzahl geprüft.
Welches Zubehör passt?
Passendes Zubehör richtet sich nach Profilfamilie, Nutgeometrie und geplanter Verbindung. rotec unterstützt bei der eindeutigen Zuordnung.
