Beschreibung
Produktübersicht

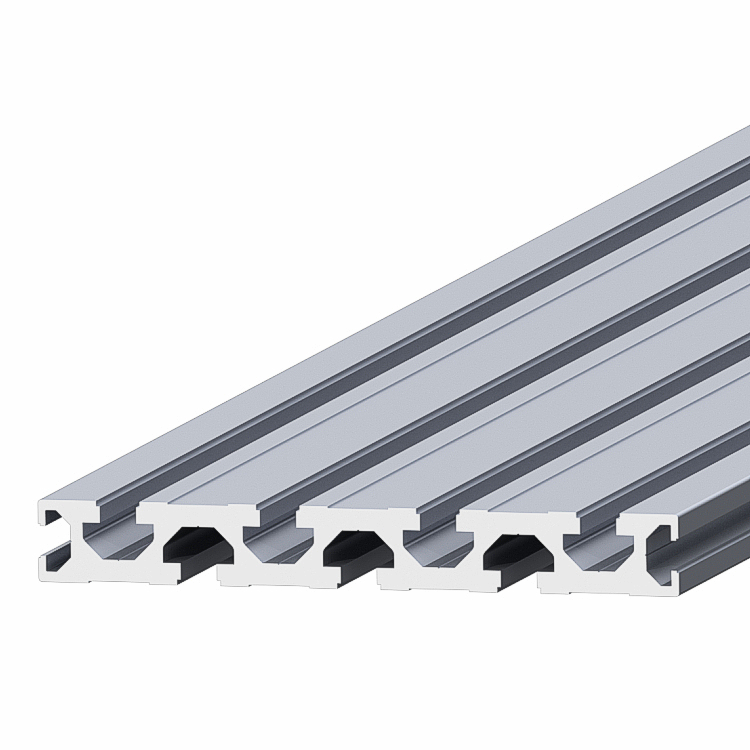

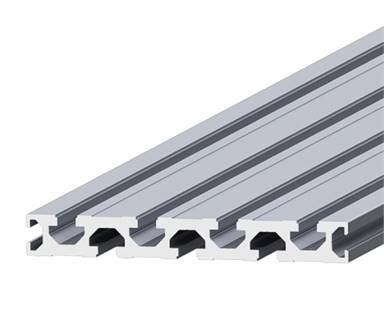

Das 22,5x180-Oberflächenprofil ist für große, belastete Maschinenkörper und den Aufbau stabiler Maschinenflächen ausgelegt. Oberflächennuten ermöglichen die konstruktive Befestigung von Bauteilen.
Typische Anwendungen

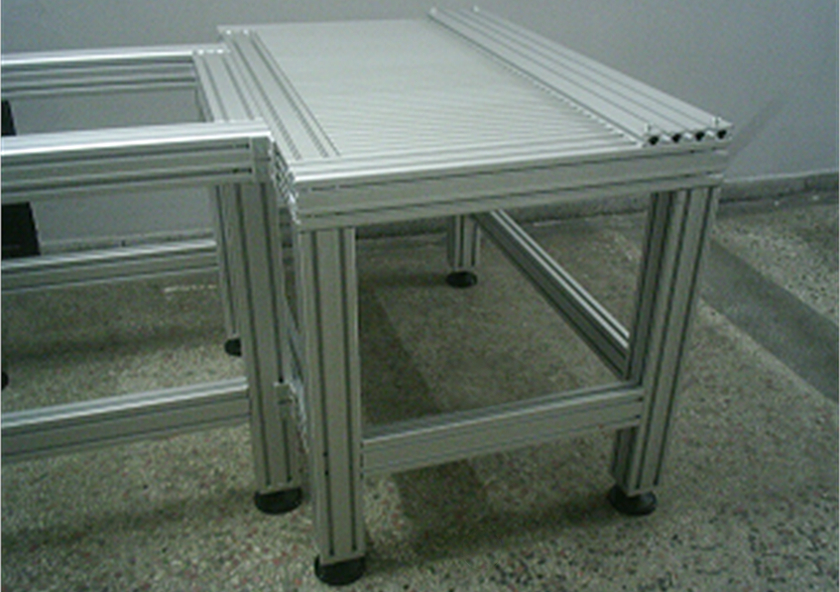

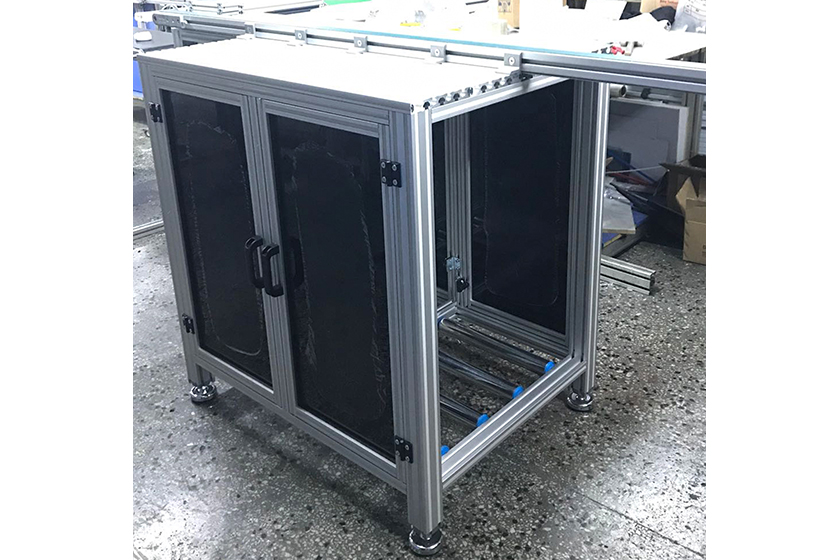

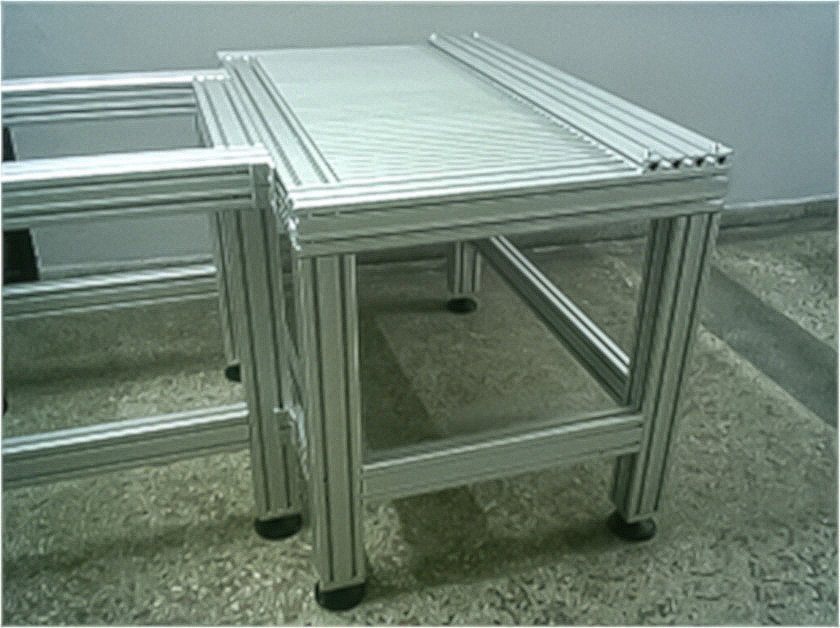

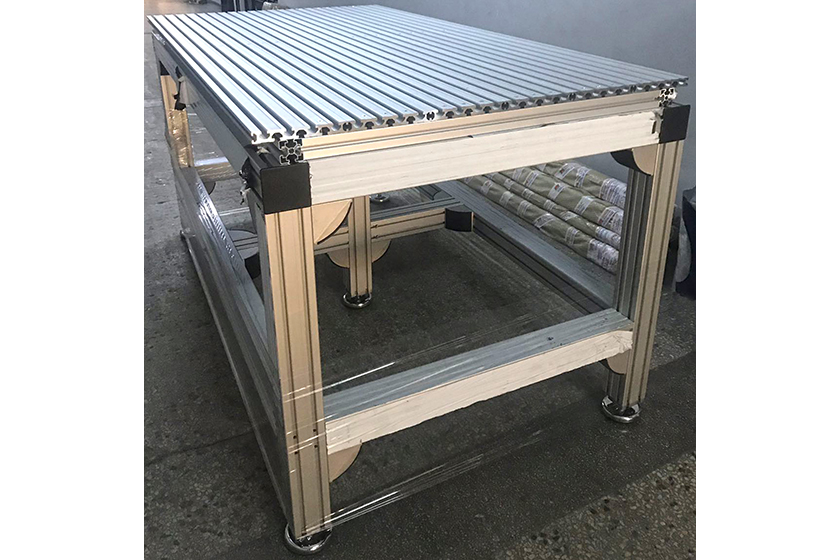

Das Profil eignet sich für Maschinenoberflächen und großformatige Konstruktionen, an denen Komponenten über die Profilnuten angebunden werden.
Technische Daten

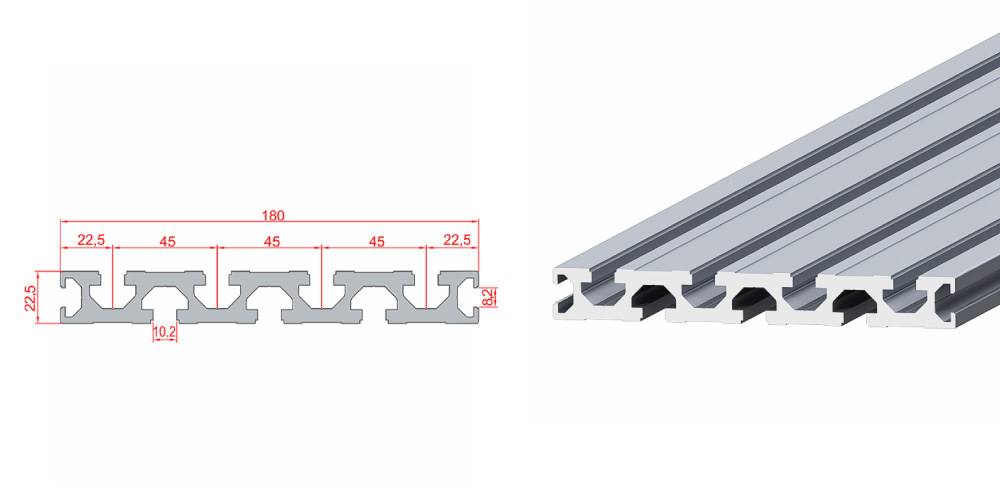

| Abmessungen | 22,5x180 mm |
|---|---|
| Material | Aluminium 6063 T5 |
| Profilstablänge | 6000 mm |
| Flächenträgheitsmoment Ix / Iy | 11,69 / 570,85 cm⁴ |
| Widerstandsmoment Wx / Wy | 10,14 / 63,43 cm³ |
| Querschnittsfläche | 21,13 cm² |
| Masse | 5,86 kg/m |
Auswahl und Auslegung
Flächenbelastung, Spannweite, Profilorientierung und Befestigungspunkte sind für die vollständige Konstruktion zu dimensionieren.
