Beschreibung
Produktübersicht

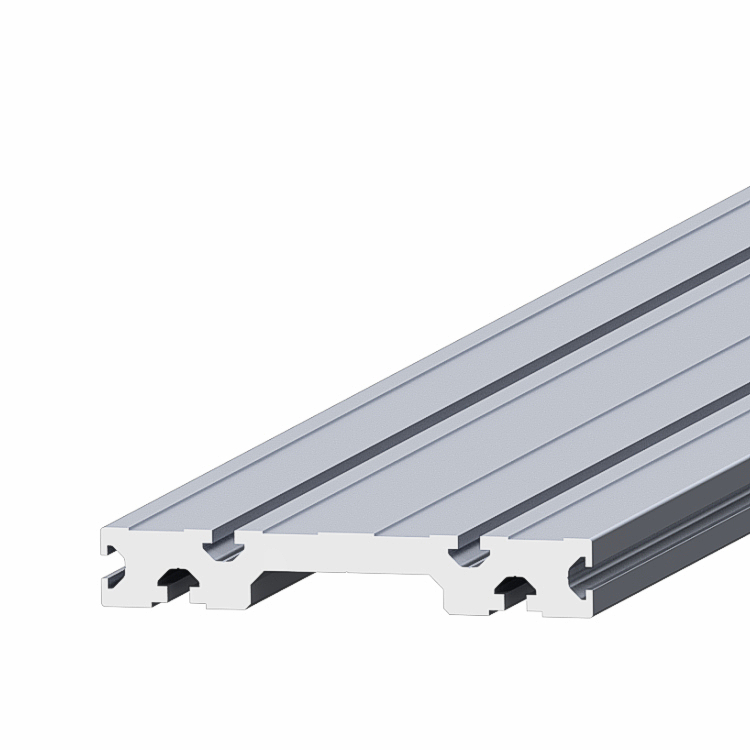

Das 22x140-Oberflächenprofil ist für belastete Maschinentische und den Einsatz als Lagerungsprofil von Z-Achsen vorgesehen. Seine Wandstruktur schafft eine konstruktive Basis für mechanische und pneumatische Anbauteile.
Typische Anwendungen

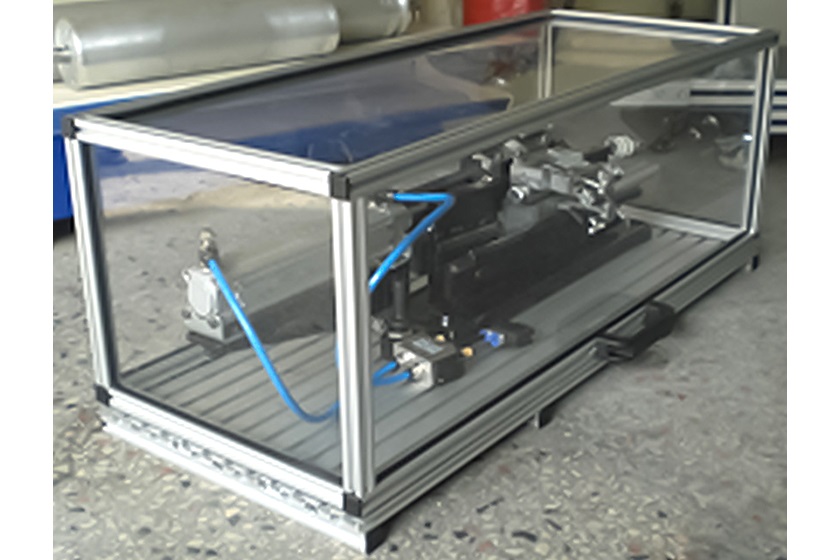

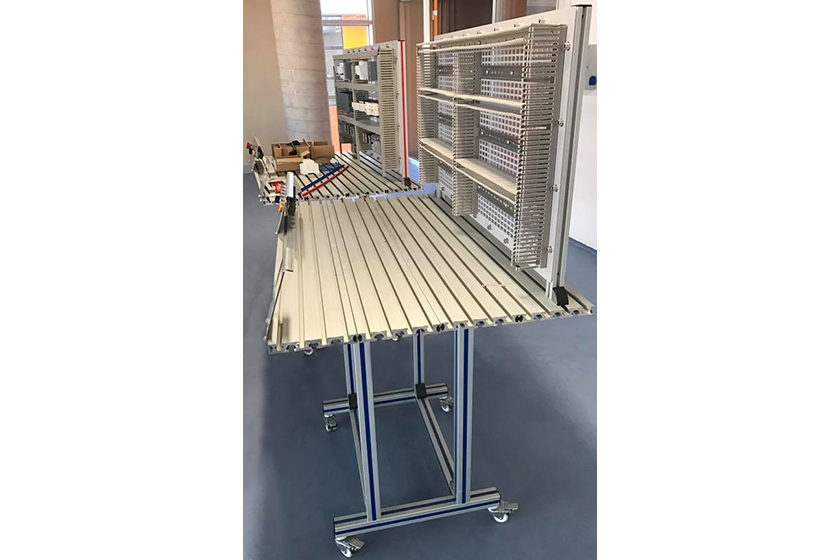

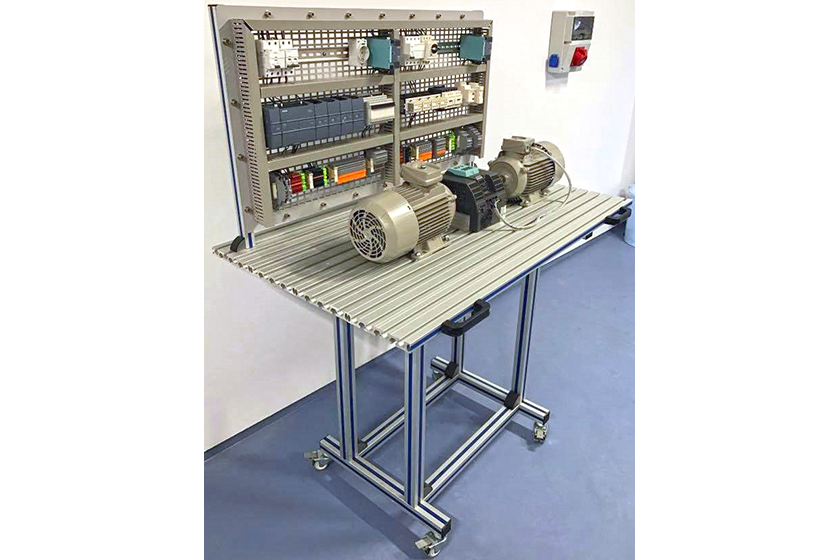

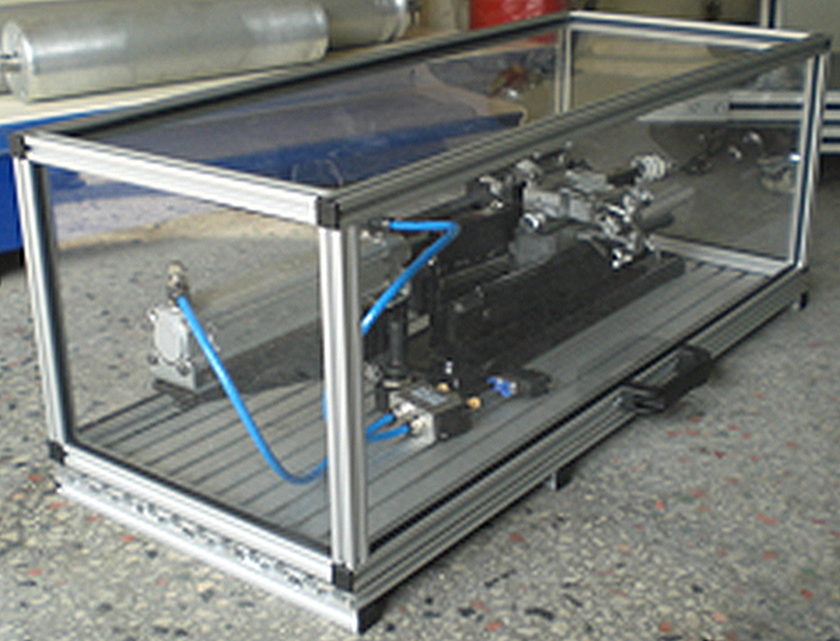

Geeignete Einsatzfelder sind Maschinentische und Z-Achs-Konstruktionen.
Technische Daten

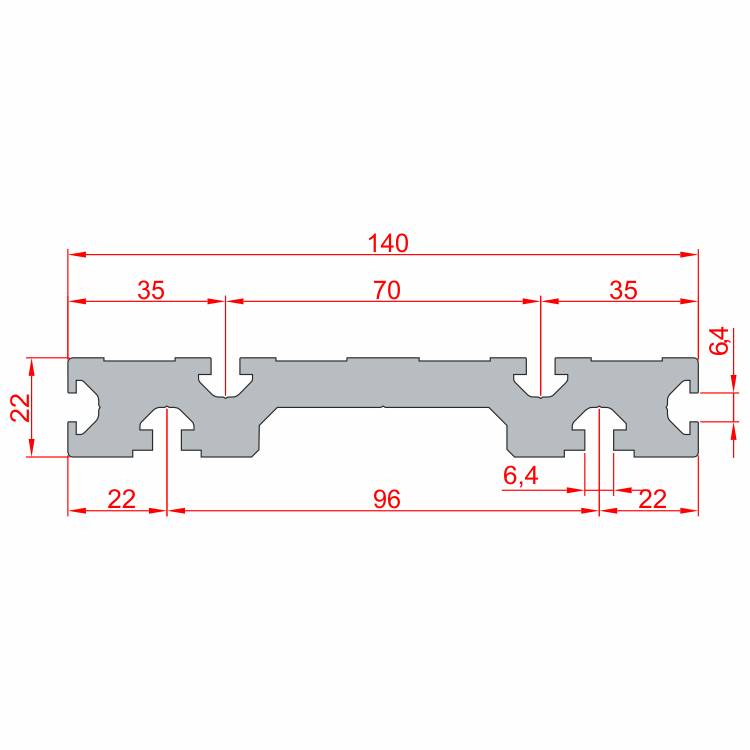

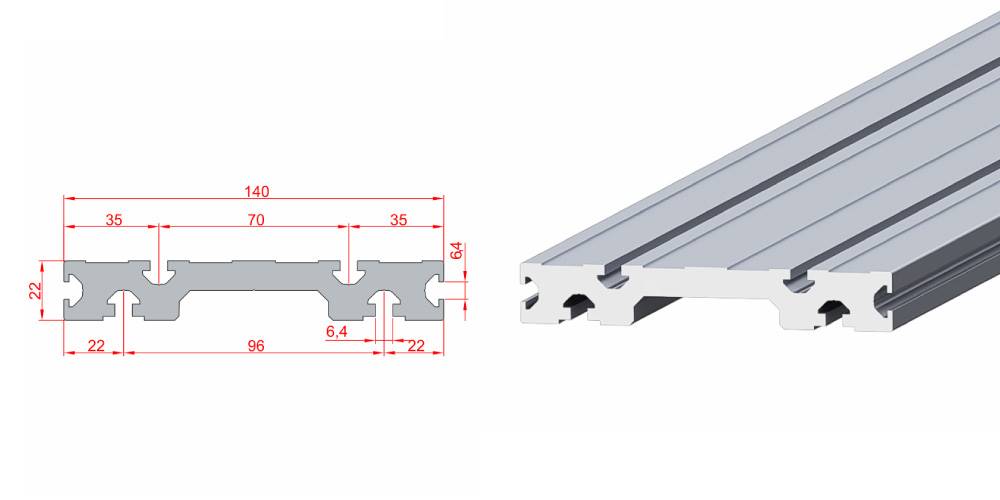

| Abmessungen | 22x140 mm |
|---|---|
| Material | Aluminium 6063 T5 |
| Profilstablänge | 6000 mm |
| Flächenträgheitsmoment Ix / Iy | 7,30 / 365,46 cm⁴ |
| Widerstandsmoment Wx / Wy | 5,81 / 52,21 cm³ |
| Querschnittsfläche | 19,85 cm² |
| Masse | 5,33 kg/m |
Auswahl und Auslegung
Bei Achs- und Tischkonstruktionen sind Belastung, Profilorientierung, Lagerabstände und die Anbindung der Komponenten gemeinsam auszulegen.
