Beschreibung
Produktübersicht

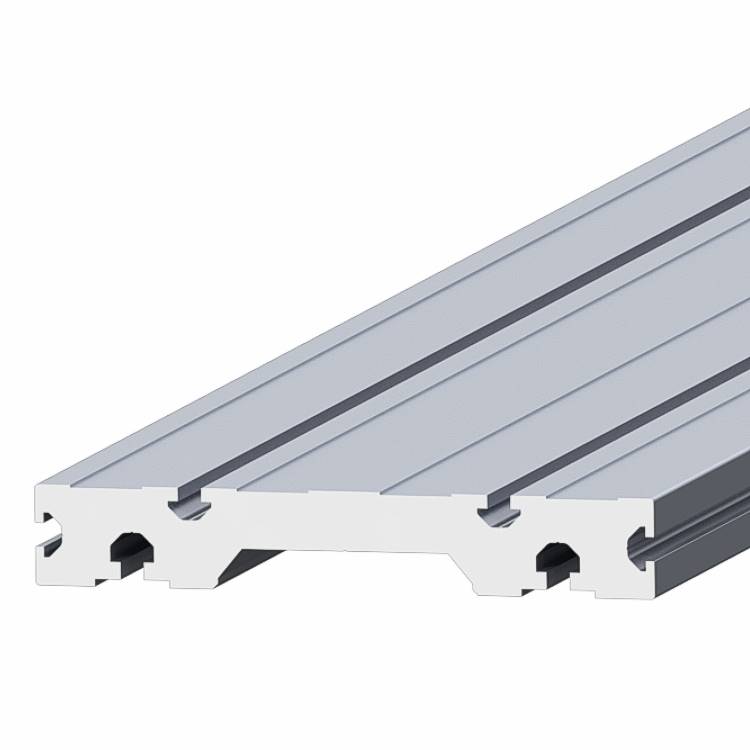

Das 27x170-Oberflächenprofil bietet einen breiten Querschnitt für Maschinenflächen unter anspruchsvollen Einsatzbedingungen. Es kann an Ober- und Seitenflächen von Maschinentischen eingesetzt werden.
Typische Anwendungen

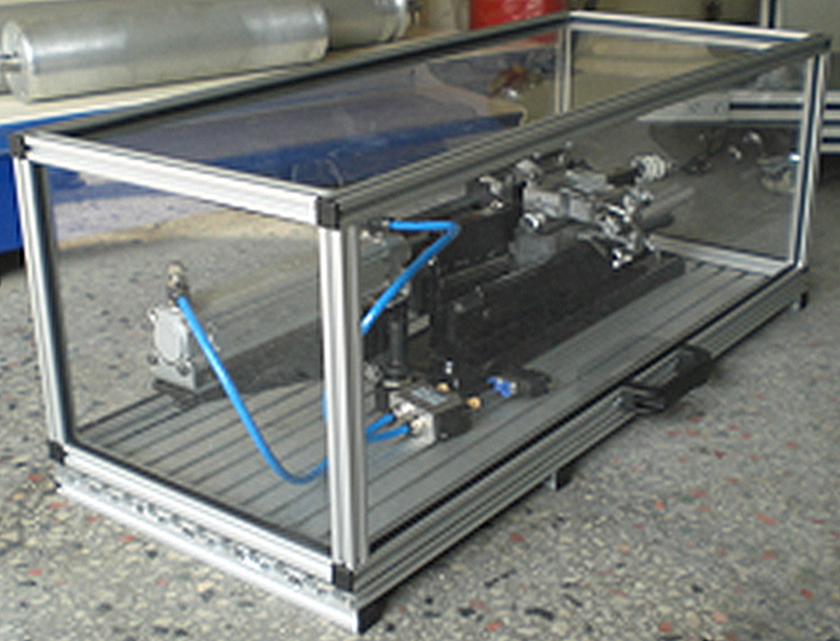

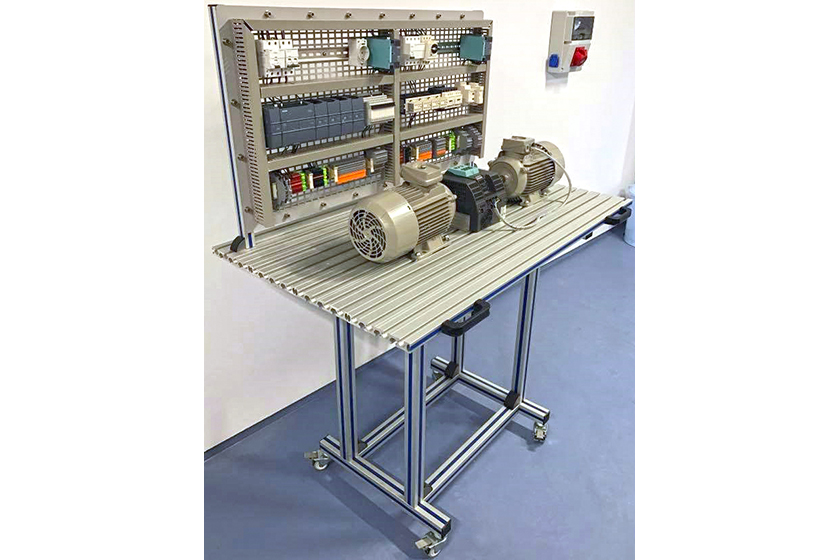

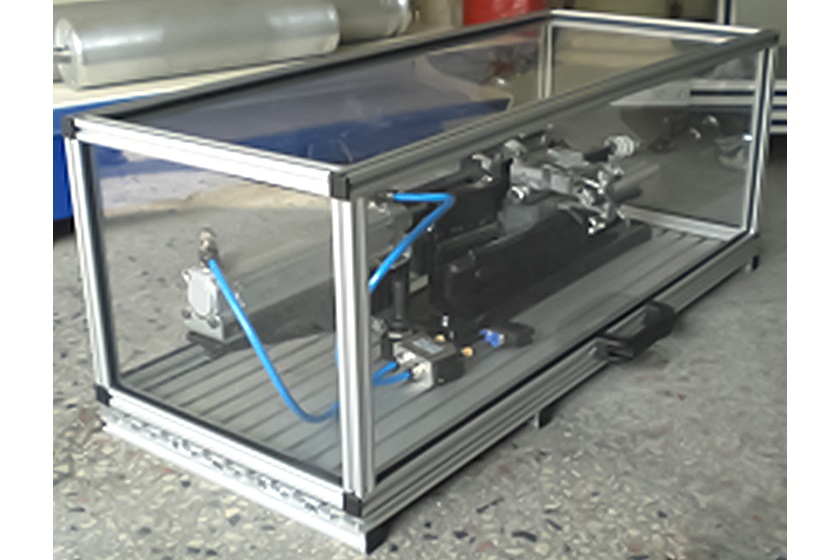

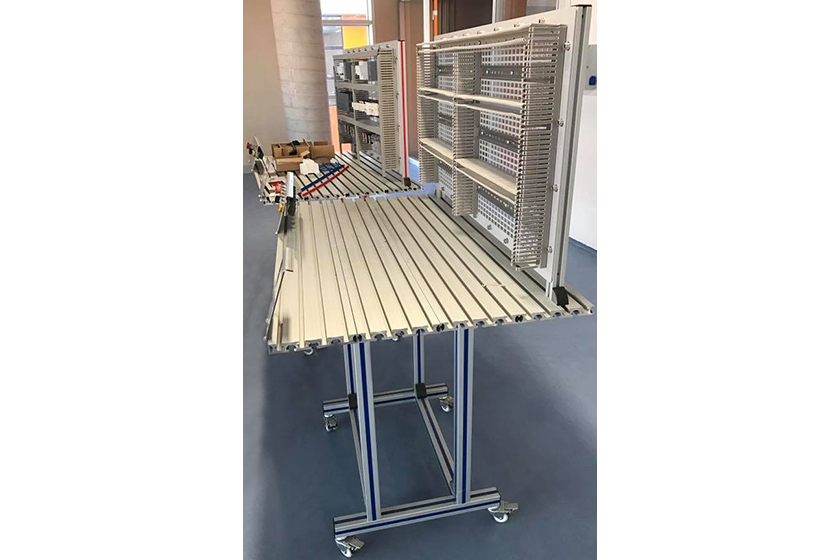

Das Profil eignet sich für robuste Maschinenarbeitsflächen sowie für Konstruktionen mit mechanischen oder pneumatischen Anbauteilen.
Technische Daten

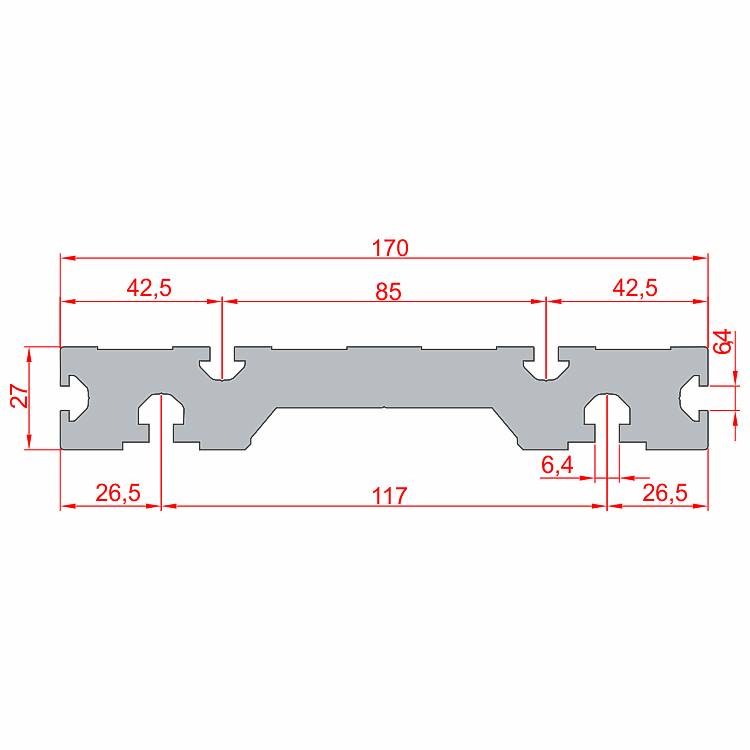

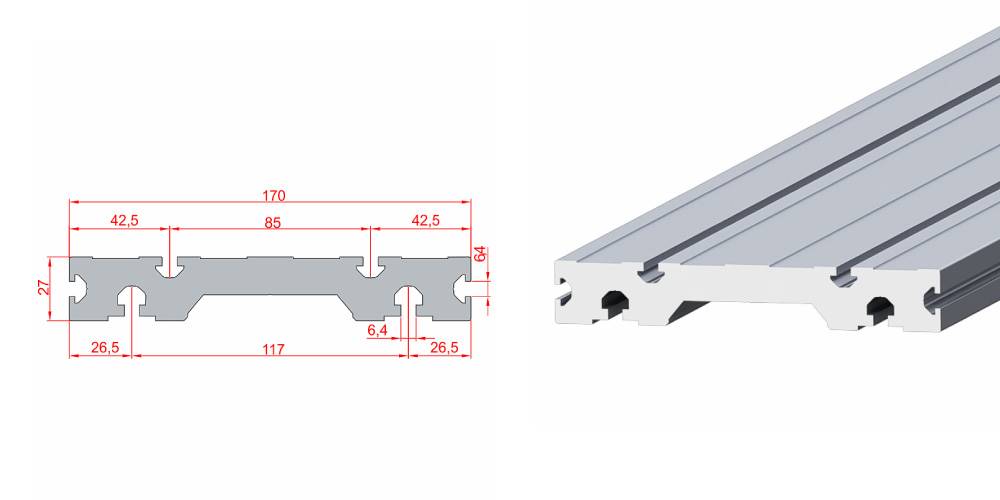

| Abmessungen | 27x170 mm |
|---|---|
| Material | Aluminium 6063 T5 |
| Profilstablänge | 6000 mm |
| Flächenträgheitsmoment Ix / Iy | 16,86 / 852,78 cm⁴ |
| Widerstandsmoment Wx / Wy | 10,98 / 100,33 cm³ |
| Querschnittsfläche | 32,44 cm² |
| Masse | 8,92 kg/m |
Auswahl und Auslegung
Flächenlast, Spannweite, Orientierung und Befestigung der Anbauteile sind anhand des vollständigen Maschinenaufbaus festzulegen.
