Beschreibung
Produktübersicht

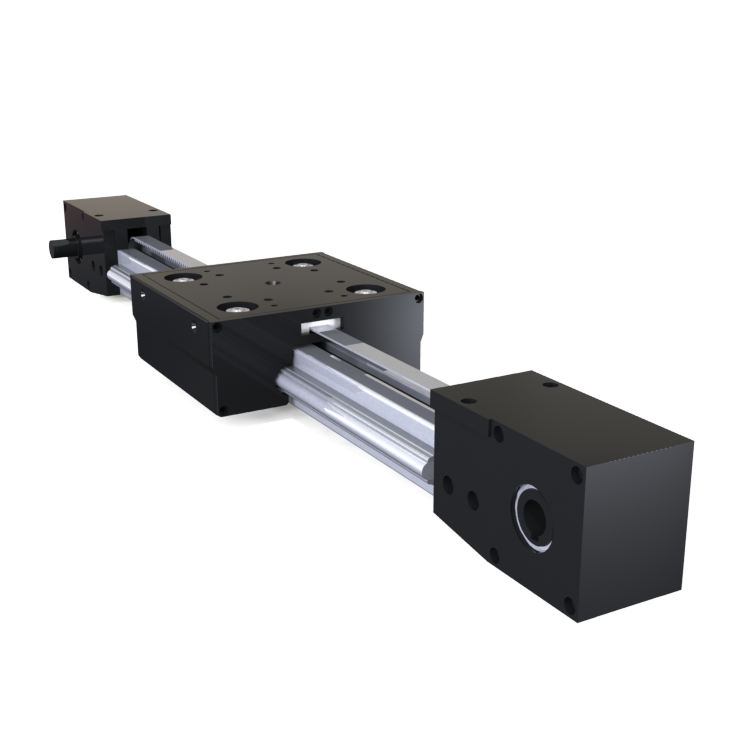

Das Modul besitzt einen 45x45-Aluminiumkörper aus 6063 T5 und ist für leichte Bewegungsaufgaben mit geringen Lasten und Momenten ausgelegt. Typische Anwendungen sind Barcode-, Kamera- und Fotozellenanwendungen sowie Transferaufgaben.
Technische Daten
| Körper | 45x45, Aluminium 6063 T5 |
|---|---|
| Plattenmaß | 155 mm |
| Zahnriemen | 5M16, Teilung 5 mm |
| Riemenscheibe | 5M-F16 Z30 |
| Welle | Ø12, CF53 h7 |
| Weg pro Umdrehung | 150 mm |
| Positionierwert | 0,2 mm |
| Maximale Geschwindigkeit | 5 m/s |
Hinweise zur Produktauswahl
Lasten, Momente und benötigte Positionierfähigkeit sind für die konkrete Anwendung abzugleichen.
