Beschreibung
Technische Daten zu 45x45 Profil ultraleicht
Die folgenden Werte stammen aus den freigegebenen technischen Produktunterlagen. Für die Auswahl sind Einbaulage, Belastung, Spannweite, Verbindungstechnik und die vollständige Konstruktion gemeinsam zu prüfen.
| Äußere Abmessungen | 45x45 |
|---|---|
| Material | 6063 T5 |
| L (mm) | 6000 |
| Ix | 6.64 cm4 |
| Iy | 6.64 cm4 |
| Wx | 2.95 cm³ |
| Wy | 2.95 cm³ |
| Fläche | 3.54 cm² |
| Masse | 0.96 Kg/m |
| Nutgröße | 10 |
| Minimale Bestelllänge | 70 mm |

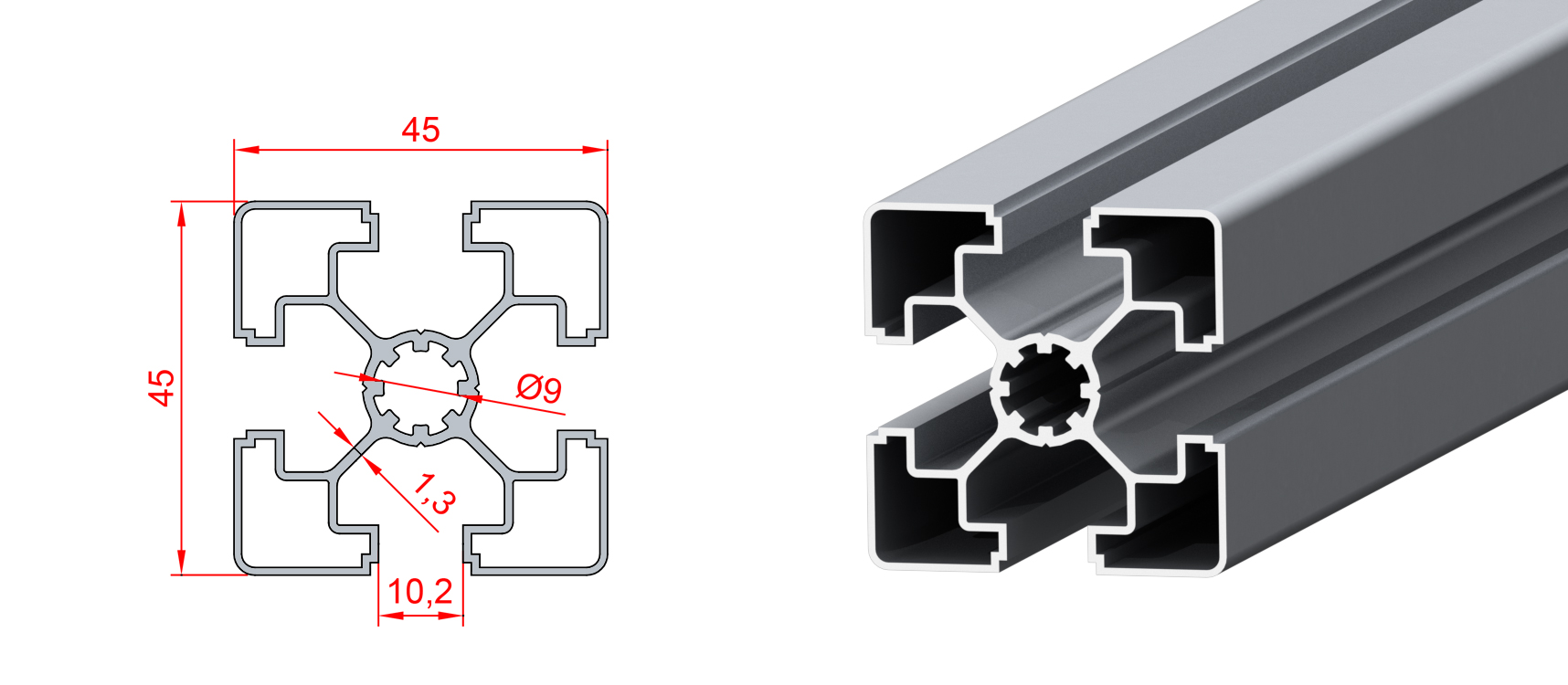

Die Produktgalerie enthält 6 freigegebene Abbildungen. Dazu gehören je nach Produkt Maßzeichnungen, Detailansichten und Anwendungsbeispiele.
Passende Komponenten und Systemwege
Profile, Verbinder, Nutensteine, Endkappen und funktionales Zubehör müssen zur jeweiligen Profilserie, Nutgeometrie und Anwendung passen. Nutzen Sie die folgenden Bereiche oder senden Sie rotec Ihre Zeichnung und Stückliste für eine eindeutige Zuordnung.
Verbindungstechnik | Nutensteine und Muttern | Endkappen | Profilzuschnitt
Technische Unterlagen und Projektanfrage
Für die Projektprüfung können Sie Artikelnummern, Zuschnittlängen, Stückzahlen, Zeichnungen und CAD Unterlagen übermitteln. Ferhat Macar unterstützt Sie persönlich bei der Auswahl und Zusammenstellung.

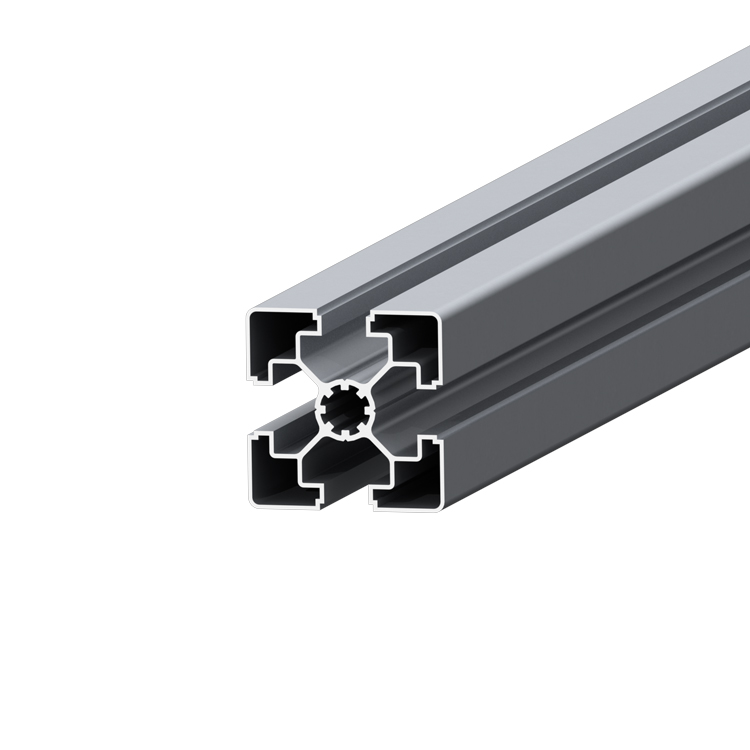

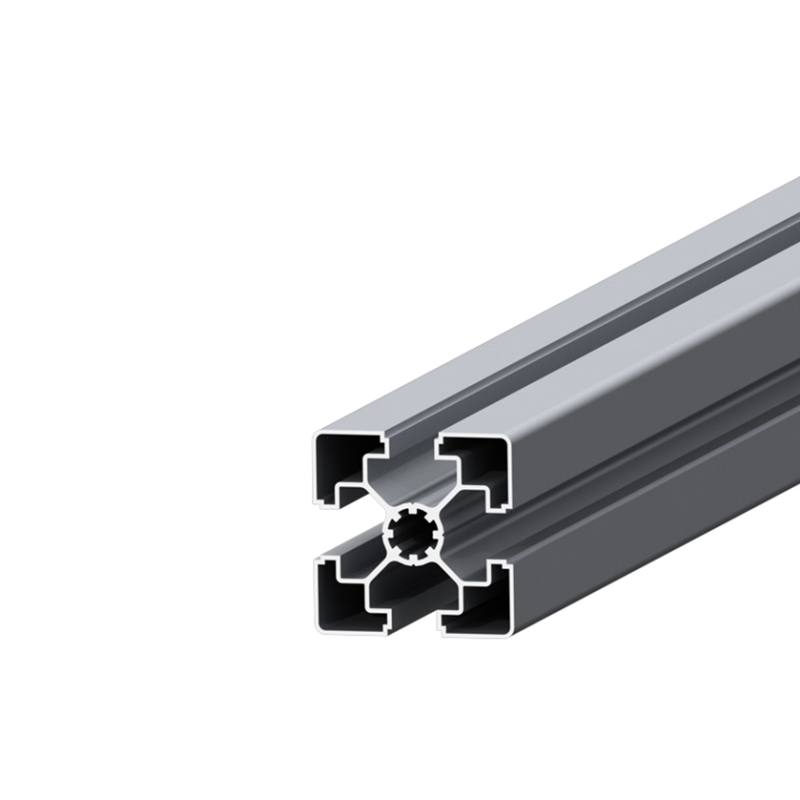

45 × 45 Aluminiumprofil ultraleicht für modulare Konstruktionen
Das ultraleichte 45 × 45 Aluminium Systemprofil bietet einen größeren quadratischen Querschnitt bei gewichtsreduzierter Ausführung. Es kommt für ausgewählte Rahmen und Aufbauten infrage, sofern die technische Beanspruchung dazu passt.
Die konkrete Eignung hängt von Einbaulage, Spannweite, Belastung, Befestigungspunkten und Verbindungstechnik ab. Deshalb sollte der Profilquerschnitt immer im Zusammenhang mit der vollständigen Konstruktion betrachtet werden.

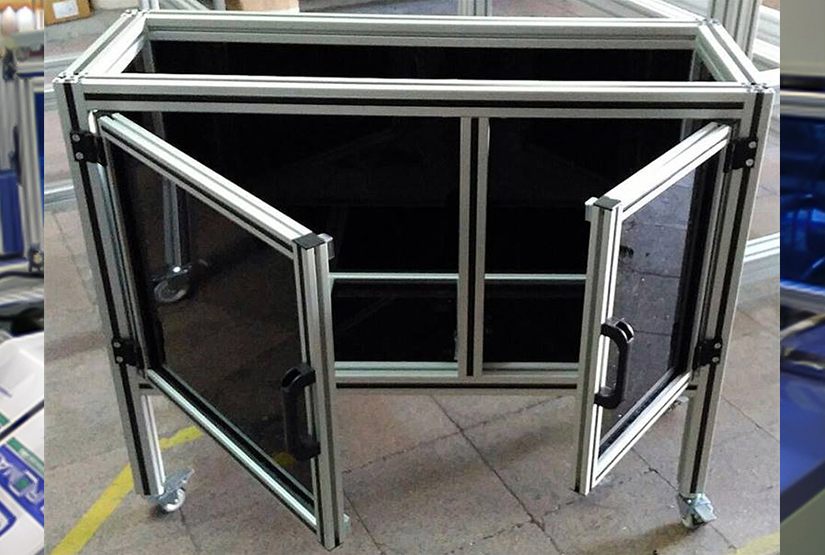

Typische Einsatzbereiche
- gewichtsoptimierte Rahmen und Gestelle
- modulare Aufbauten mit begrenzter Beanspruchung
- Arbeitsplätze und Hilfskonstruktionen

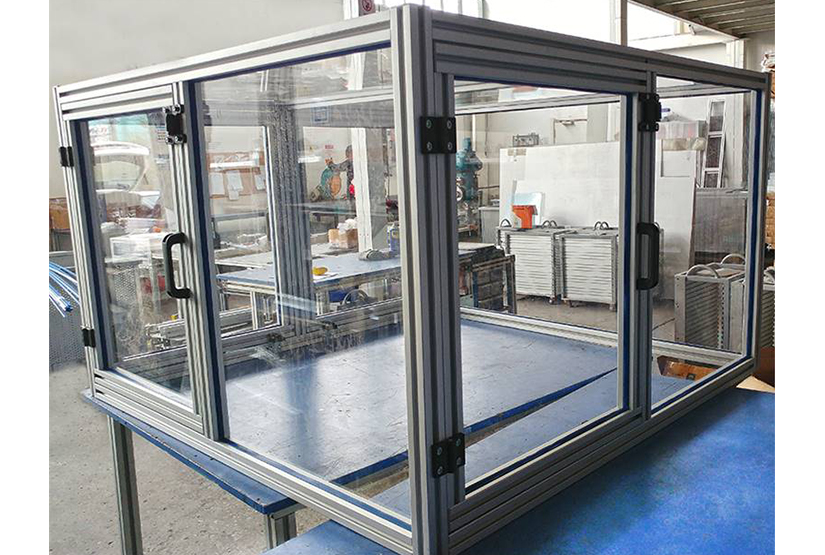

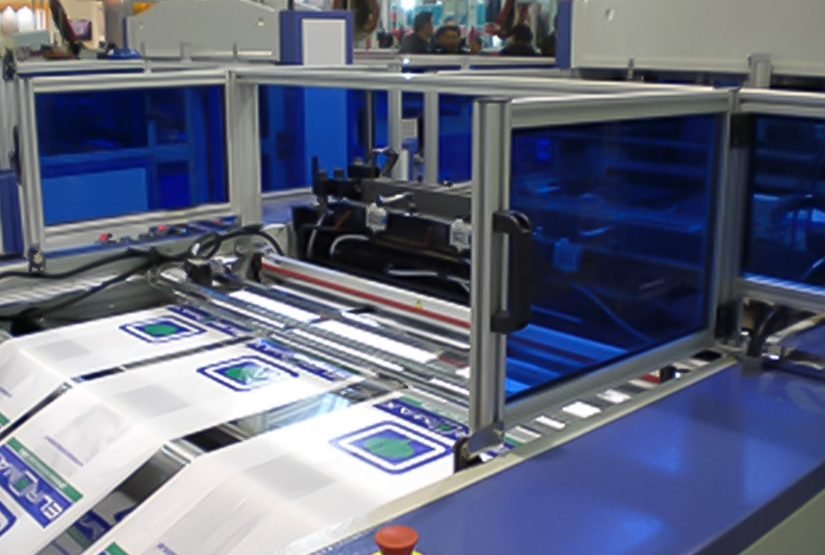

- Einhausungsrahmen nach technischer Prüfung
Profil, Verbinder und Zubehör gemeinsam auswählen
Winkel, Verbinder, Schrauben, Nutensteine und Abdeckungen müssen zur Profilfamilie und Nutgeometrie passen. Ähnliche Außenmaße bedeuten nicht automatisch, dass Komponenten miteinander kompatibel sind.
rotec unterstützt bei der Zusammenstellung und kann viele gängige, lagernde Aluminium Systemprofile projektbezogen auf die benötigten Längen zuschneiden. Für eine schnelle Prüfung senden Sie Profilbezeichnung, Längen, Stückzahlen und möglichst eine Zeichnung oder Stückliste.
Profilzuschnitt ansehen | Verbindungstechnik ansehen | Technische Anfrage senden
Häufige Fragen zu 45 × 45 Aluminiumprofil ultraleicht
Für welche Konstruktion ist das Profil geeignet?
Das Profil kommt für gewichtsoptimierte Rahmen infrage. Wegen der ultraleichten Ausführung müssen Lasten, Spannweiten und Verbindungen besonders sorgfältig geprüft werden.
Kann rotec das Profil zuschneiden?
Verfügbarkeit und Zuschnitt werden anhand der benötigten Länge und Stückzahl geprüft.
Welches Zubehör passt?
Passendes Zubehör richtet sich nach Profilfamilie, Nutgeometrie und geplanter Verbindung. rotec unterstützt bei der eindeutigen Zuordnung.
