Beschreibung
Produktübersicht

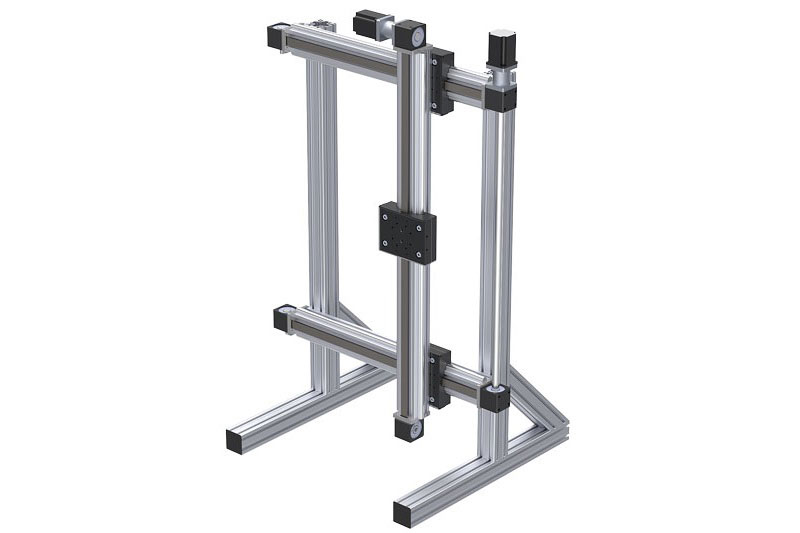

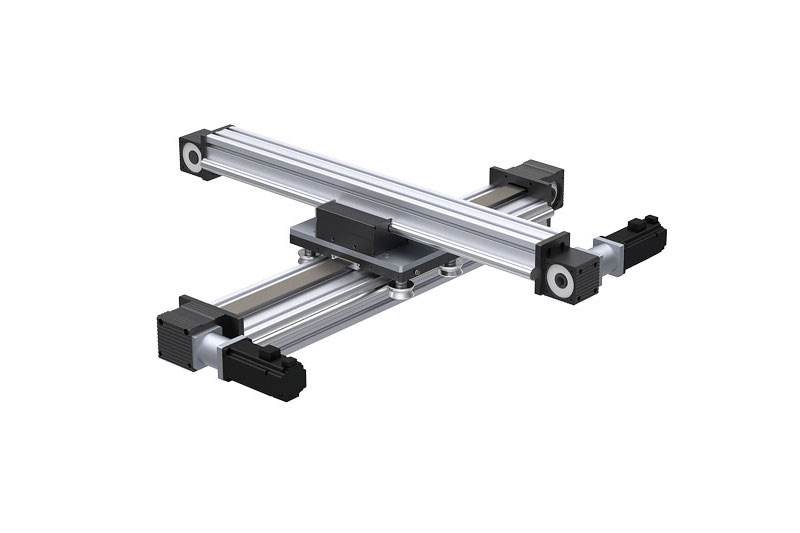

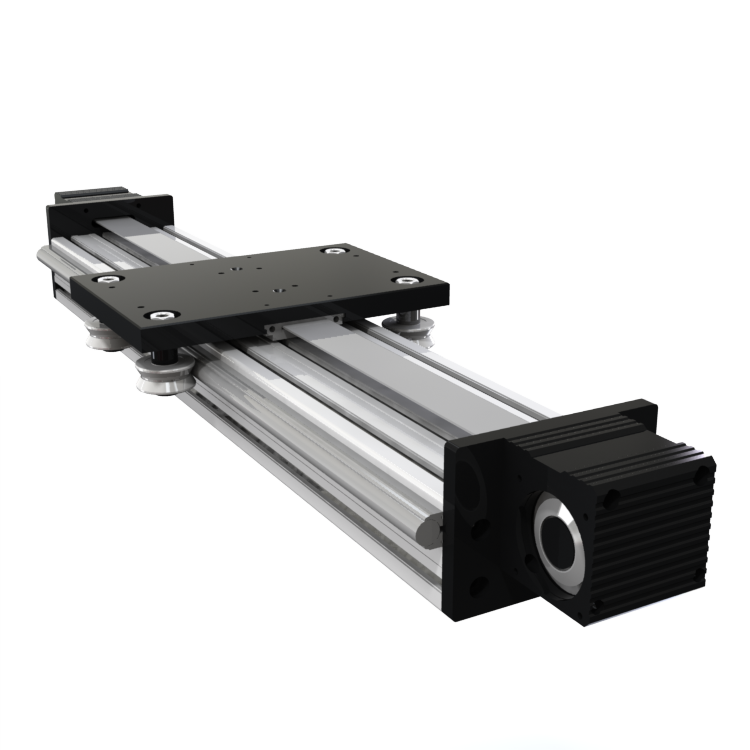

Das Modul basiert auf einem 90x180-Aluminiumkörper aus 6063 T5. Es eignet sich für Bewegungsaufgaben mit hohen Momenten, beispielsweise in langen Koordinatenmaschinen und schweren mechanischen Systemen.
Technische Daten
| Körper | 90x180, Aluminium 6063 T5 |
|---|---|
| Plattenmaß | 230 mm |
| Zahnriemen | 8M50, Teilung 8 mm |
| Riemenscheibe | 8M-F50 Z24 |
| Welle | Ø20, CF53 h7 |
| Weg pro Umdrehung | 192 mm |
| Positionierwert | 0,2 mm |
| Maximale Geschwindigkeit | 6 m/s |
Hinweise zur Produktauswahl
Reale Lasten, Momente, Bewegungsweg und Positionieranforderung sind gemeinsam auszulegen.
