Beschreibung
Produktübersicht

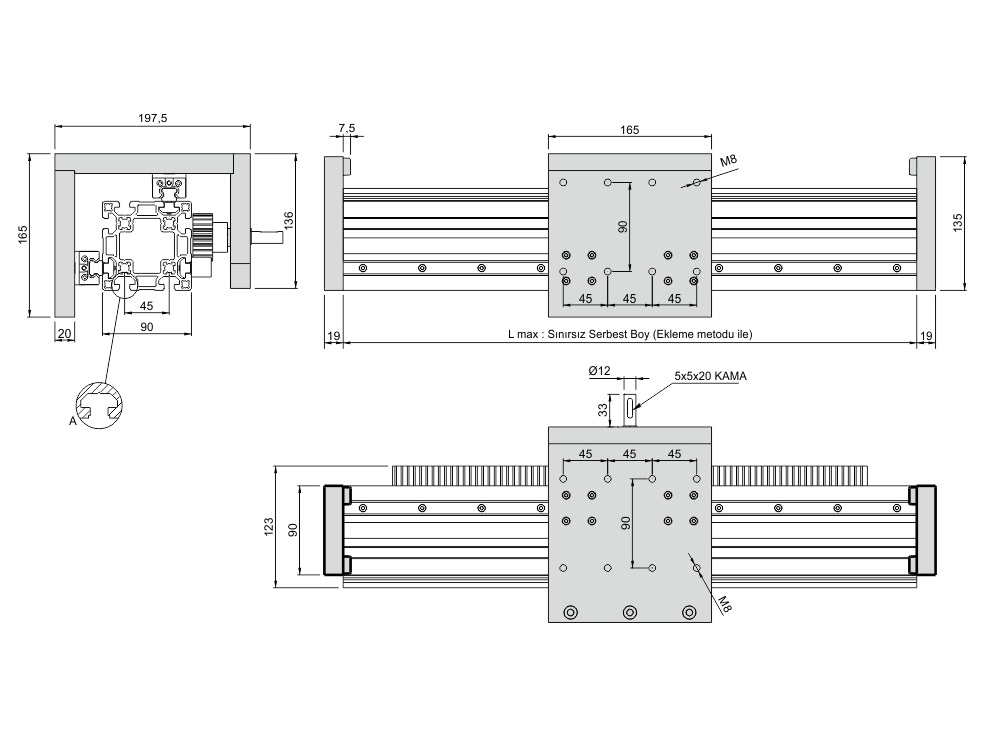

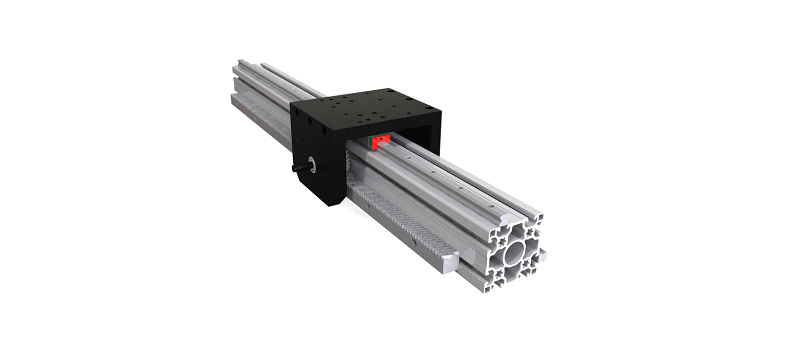

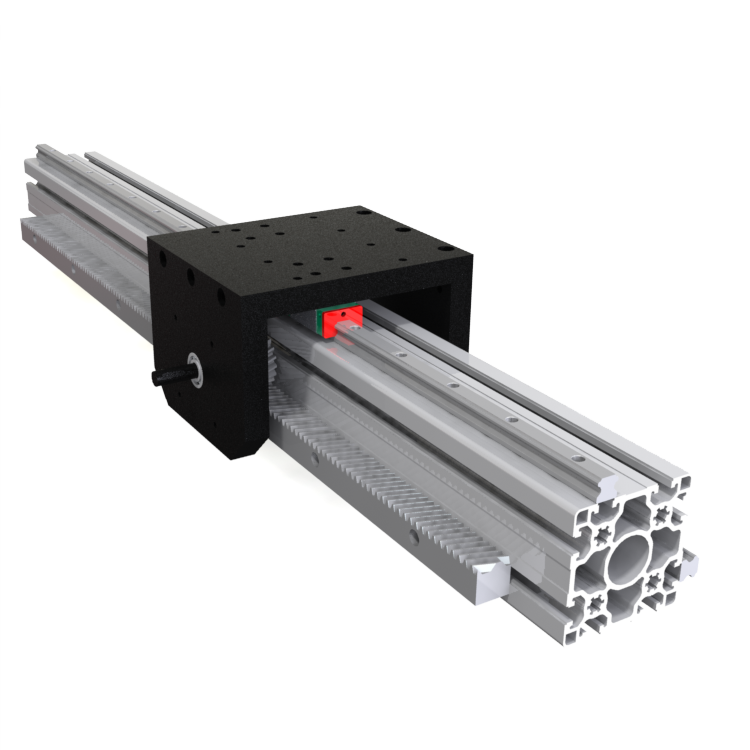

Das Brückenmodul besitzt einen 90x90-Aluminiumkörper aus 6063 T5 und eine gerade Zahnstange Modul 2. Es ist für Anwendungen mit mittleren Lasten und Momenten ausgelegt.
Varianten
| DMS-Ausführung | GHR15, Artikelnummer 5.4.5.090090.1.1 |
|---|---|
| THK-Ausführung | HSV15, Artikelnummer 5.4.5.090090.1.2 |
Technische Daten
| Plattenmaß | 165 mm |
|---|---|
| Zahnstange / Ritzel | Modul 2, gerade; Ritzel Z22 |
| Zahnteilung | 6,28 mm |
| Weg pro Umdrehung | 138,16 mm |
| Positionierwert | 0,2 mm |
| Maximale Geschwindigkeit | 2,2 m/s |
Typische Anwendungen

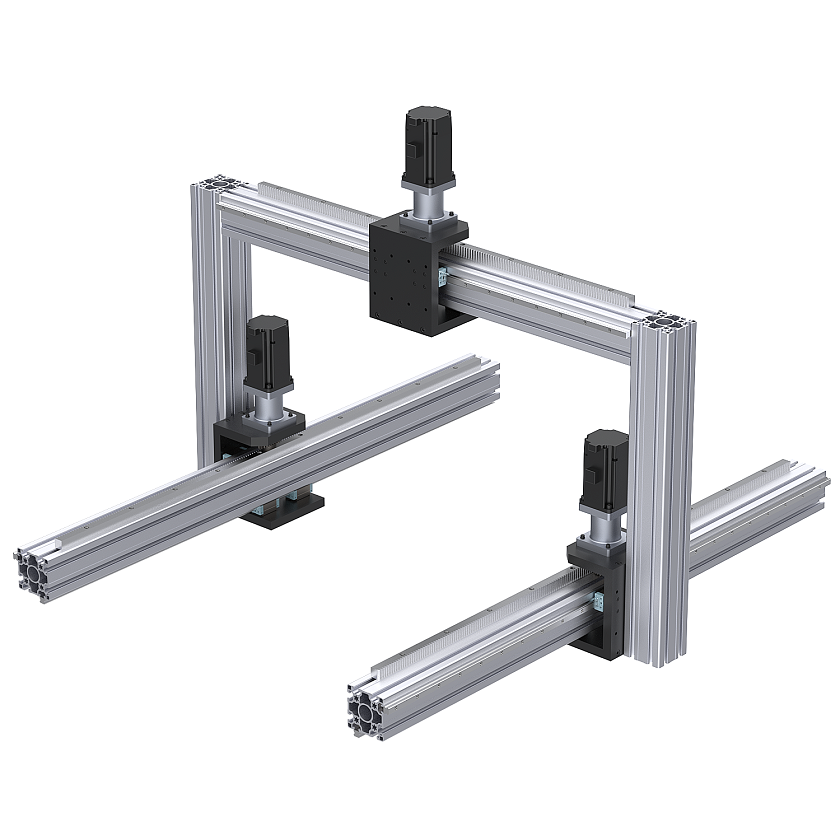

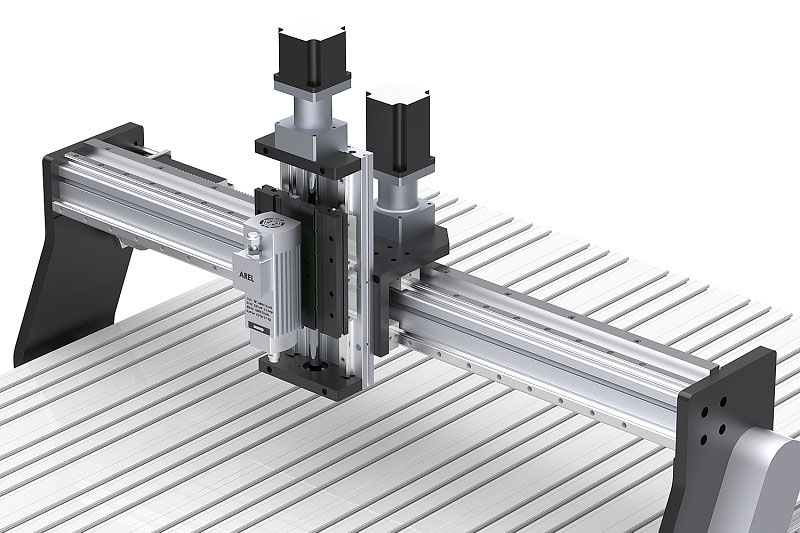

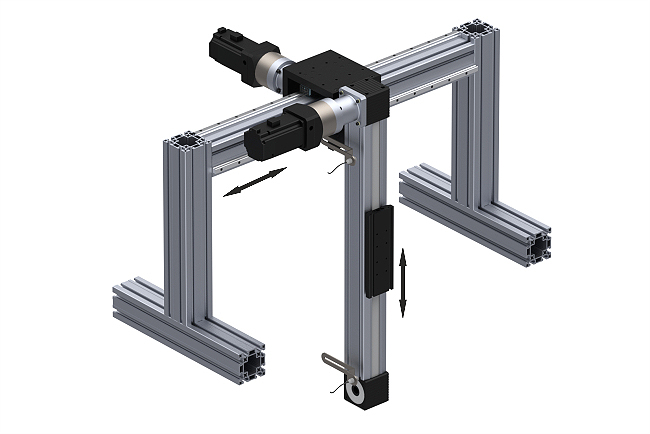

Typische Einsatzfelder sind aneinandergereihte Produktionslinien, CNC- und Werkzeugmaschinen sowie Aufzugsanwendungen.
Auswahl und Auslegung
Führungsausführung, reale Lasten, Momente und Positionieranforderungen sind für die konkrete Anwendung zu prüfen.
