Beschreibung
Produktübersicht

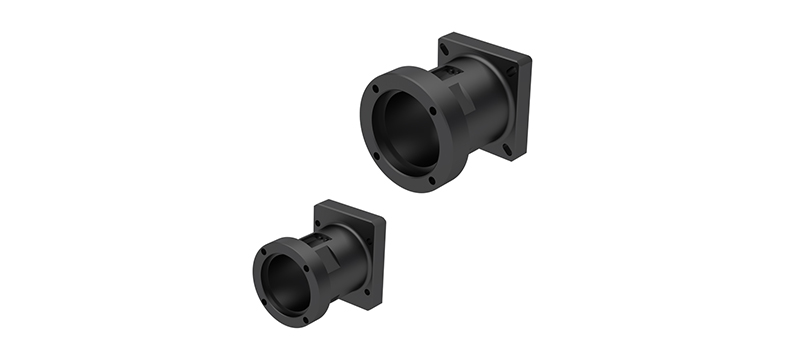

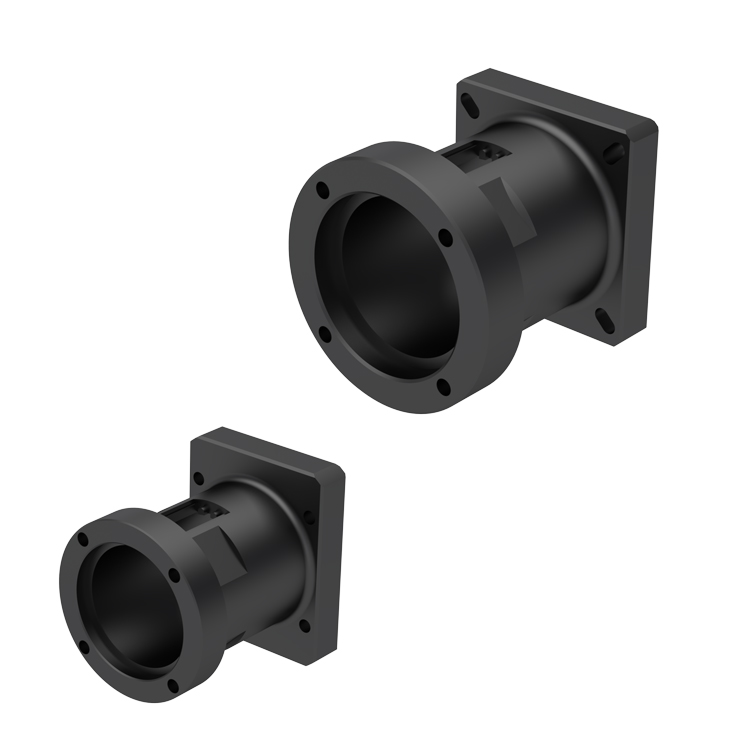

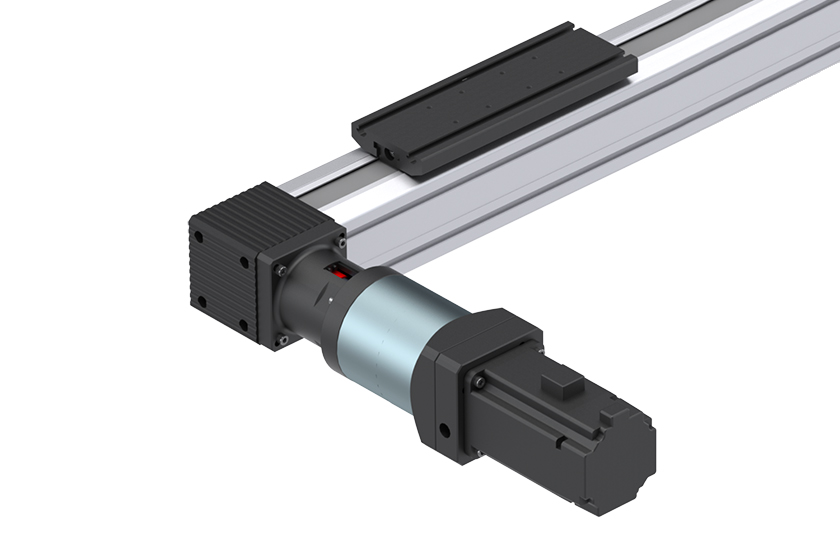

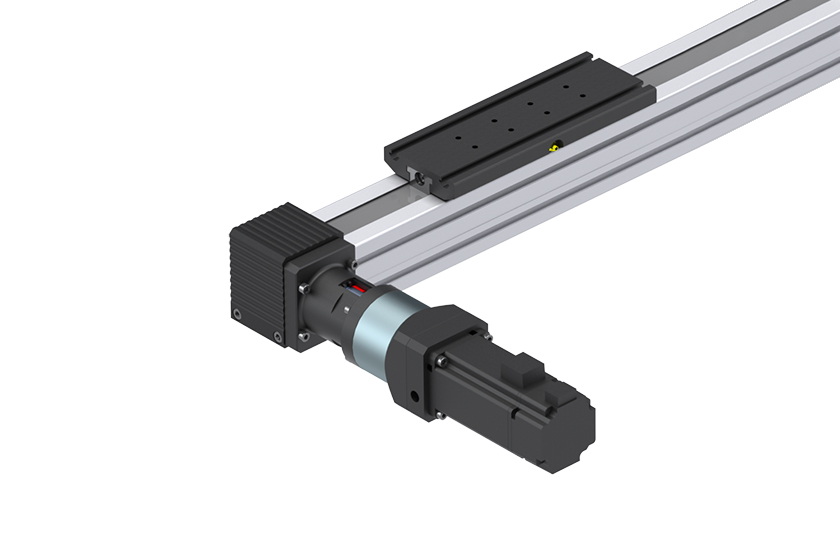

Der Antriebsflansch stellt die konstruktive Schnittstelle zwischen PEC-Untersetzungsgetriebe und Zahnriemen-Kompaktmodul her. Bohrungs- und Gehäusemaße sind auf die jeweilige PEC-Baugröße abgestimmt.
Technische Daten

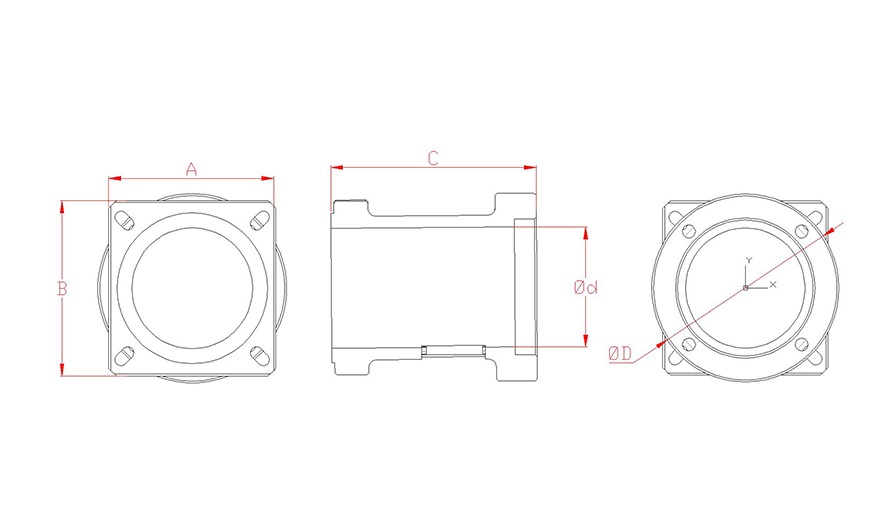

| Variante | Modulgröße | A | B | C | d / D |
|---|---|---|---|---|---|
| PEC70 | 64 × 64 | 65 mm | 80 mm | 84,5 mm | 47 / 70 mm |
| PEC90 | 80 × 80 bis 100 × 100 | 83 mm | 87 mm | 101,5 mm | 60 / 94 mm |
Auswahl und Auslegung
Die Variante richtet sich nach der PEC-Baugröße und dem eingesetzten Kompaktmodul. Anschlussmaße und Einbauraum sind vor der Auswahl vollständig abzugleichen.
