Beschreibung
Produktübersicht

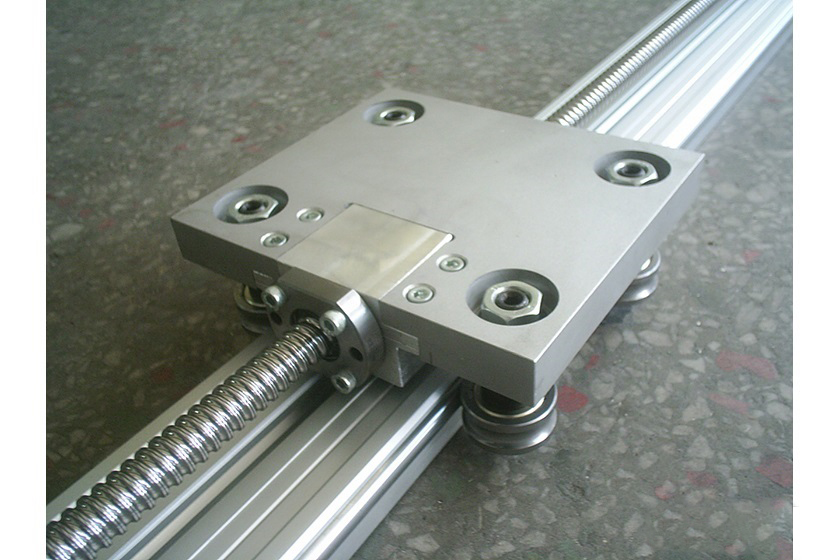

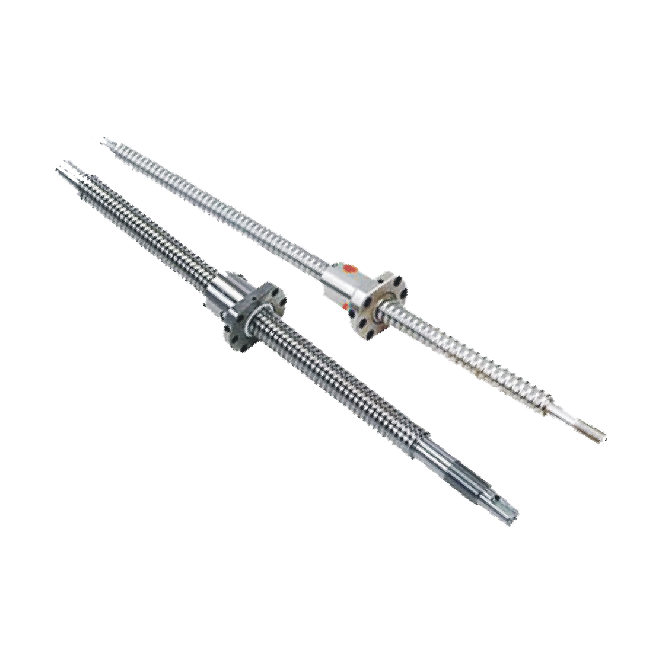

Die Flanschmutter bildet zusammen mit der passenden DKM-Kugelumlaufspindel das Übertragungselement einer linearen Achse. Die Baureihe ist in fünf abgestuften Baugrößen erhältlich.
Technische Daten
| Modell | d | D | L |
|---|---|---|---|
| DKM-1616-3 SFE | 16 mm | 32 mm | 45 mm |
| DKM-2020-3 SFE | 20 mm | 39 mm | 55 mm |
| DKM-2525-3 SFE | 25 mm | 47 mm | 67 mm |
| DKM-3232-3 SFE | 32 mm | 58 mm | 82 mm |
| DKM-4040-3 SFE | 40 mm | 73 mm | 100 mm |
Auswahl und Auslegung
Das Mutternmodell muss zur Baugröße und Steigung der eingesetzten DKM-Spindel passen. Zusätzlich sind Flansch-, Bohrungs- und Längenmaße mit der Aufnahme der Linearachse abzugleichen.
