Beschreibung
Produktübersicht

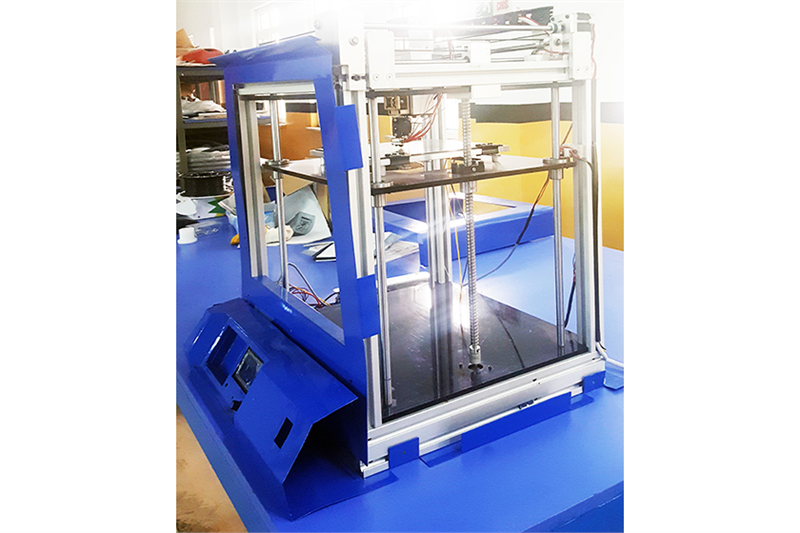

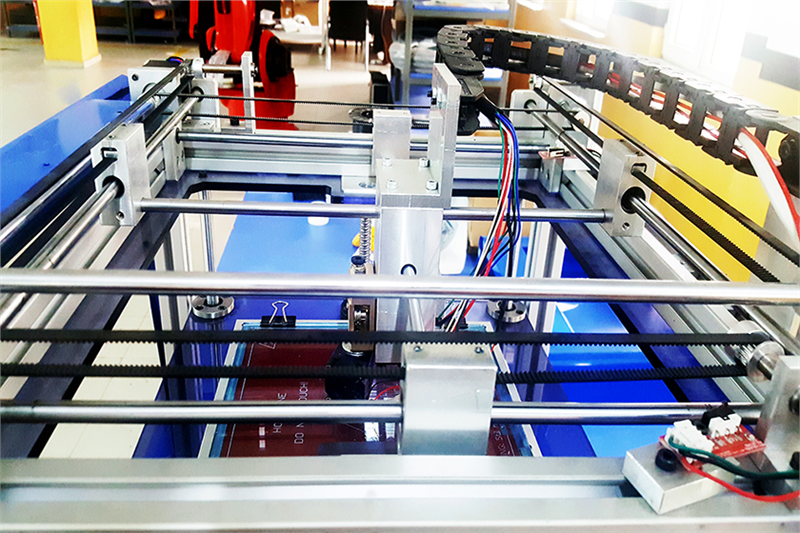

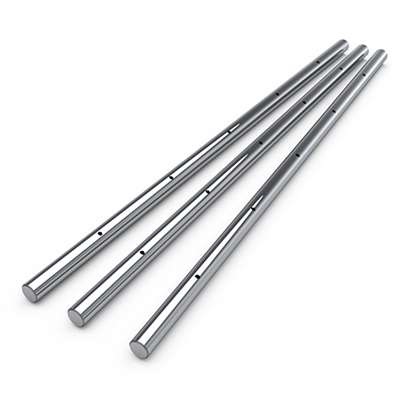

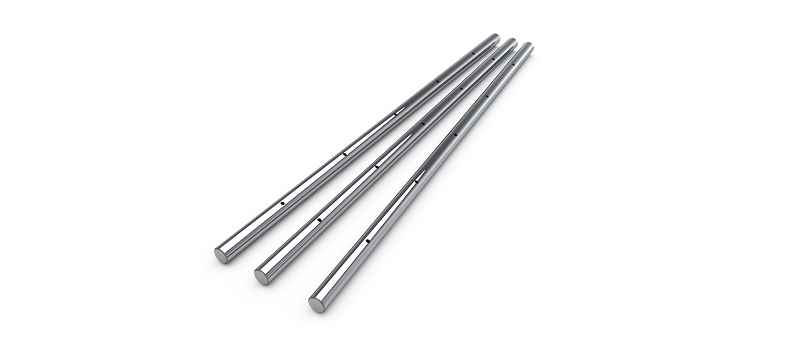

Die gelochte GCr15-Welle dient als Laufbahn für Linearlager und Rollen. Ihre Oberfläche ist induktiv gehärtet, geschliffen und verchromt und damit gegen Oxidation und Korrosion geschützt.
Technische Daten

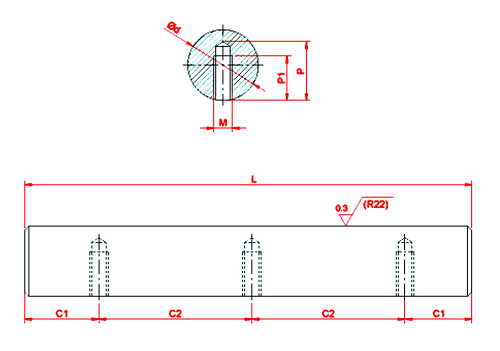

| Ø d | Gewinde | C1 | C2 | P | P1 |
|---|---|---|---|---|---|
| 12 mm | M4 | 37,5 mm | 75 mm | 9 mm | 7 mm |
| 16 mm | M5 | 50 mm | 100 mm | 13 mm | 9 mm |
| 20 mm | M6 | 50 mm | 100 mm | 16 mm | 12 mm |
| 25 mm | M8 | 60 mm | 120 mm | 21 mm | 20 mm |
| 30 mm | M10 | 75 mm | 150 mm | 25 mm | 20 mm |
| 40 mm | M10 | 100 mm | 200 mm | 32 mm | 25 mm |
Auswahl und Auslegung
Wellendurchmesser, Gewinde und Lochbild müssen zur Aufnahme der Führungskonstruktion passen. Die Basislänge beträgt 6000 mm; die Preiseinheit ist ein Meter.
