Beschreibung
Produktübersicht

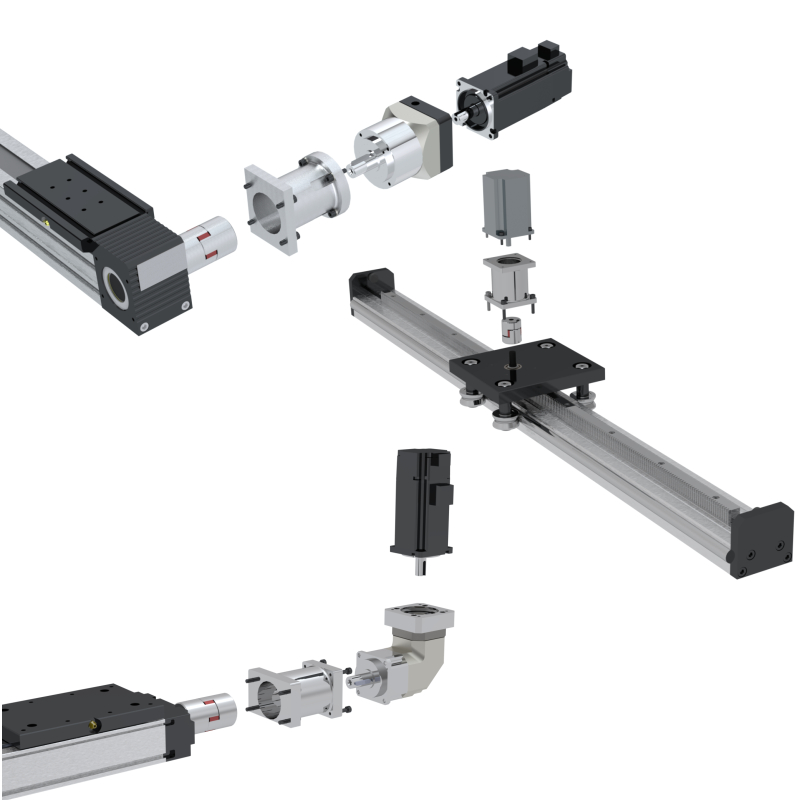

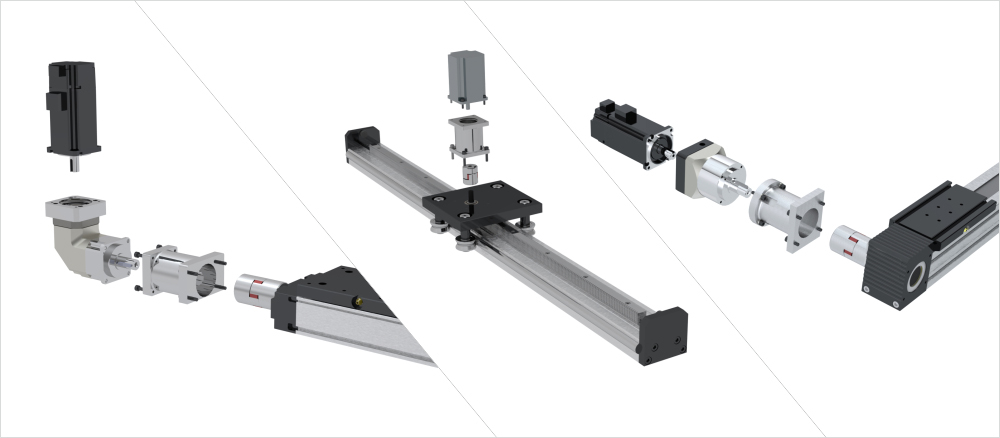

Die Motorankopplung ist auf die bezeichnete Flansch- und Kupplungsgröße abgestimmt. Vier Varianten stehen für unterschiedliche Flansch- und Wellenabmessungen zur Verfügung.

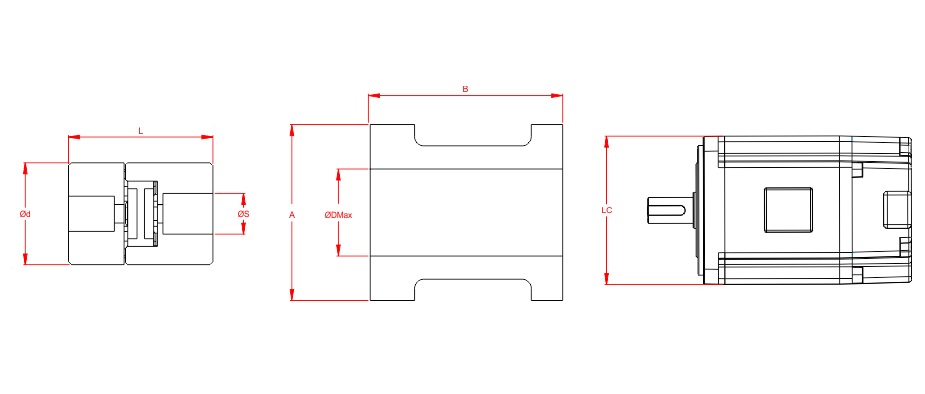

Technische Daten
| Flansch | Kupplung | A | B | L | Ø S |
|---|---|---|---|---|---|
| G80 | JM40 | 80 mm | 88 mm | 66 mm | 8–22 mm |
| G85 | JM40 | 85 mm | 90 mm | 66 mm | 8–22 mm |
| G95 | JM40 | 95 mm | 104 mm | 66 mm | 8–22 mm |
| G95 | JM55 | 95 mm | 104 mm | 78 mm | 8–28 mm |
Auswahl und Auslegung
Flanschgröße, Kupplungsgröße, Wellendurchmesser und Einbaulänge müssen gemeinsam zur vorgesehenen Konstruktion passen. Für G95 stehen JM40 und JM55 mit unterschiedlichen Bohrungs- und Längenbereichen zur Wahl.
