Beschreibung
Produktübersicht

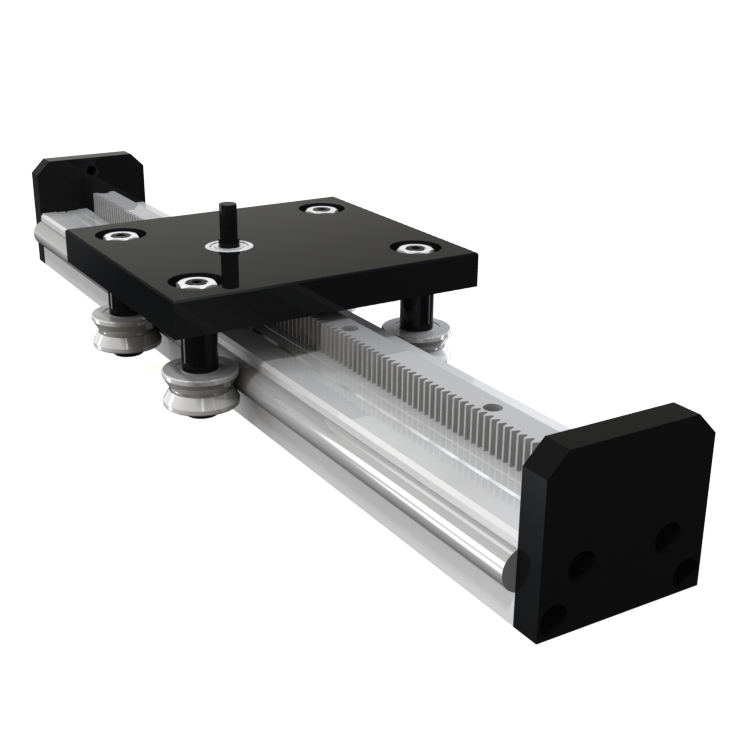

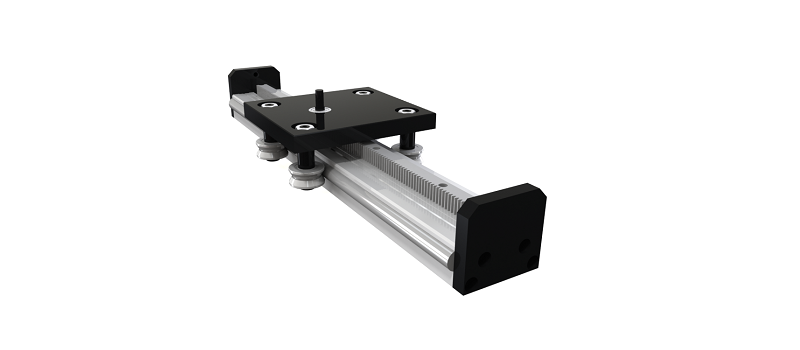

Das Blockmodul überträgt die Bewegung über eine gerade Zahnstange Modul 1,5. Es ist für Anwendungen mit mittleren Lasten und geringerer Positionierempfindlichkeit ausgelegt.
Technische Daten

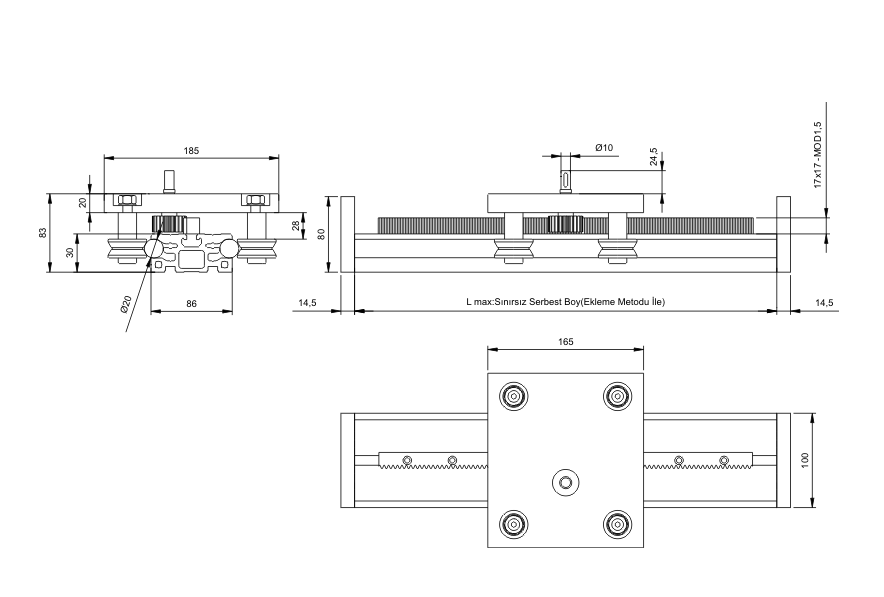

| Plattenmaß | 185 mm |
|---|---|
| Zahnstange | Modul 1,5, gerade Verzahnung |
| Ritzel | Modul 1,5, Z22 |
| Zahnteilung | 4,71 mm |
| Welle | Ø20, CF53 h7 |
| Weg pro Umdrehung | 103,62 mm |
| Positionierwert | 0,2 mm |
| Maximale Geschwindigkeit | 1,65 m/s |
Systemintegration

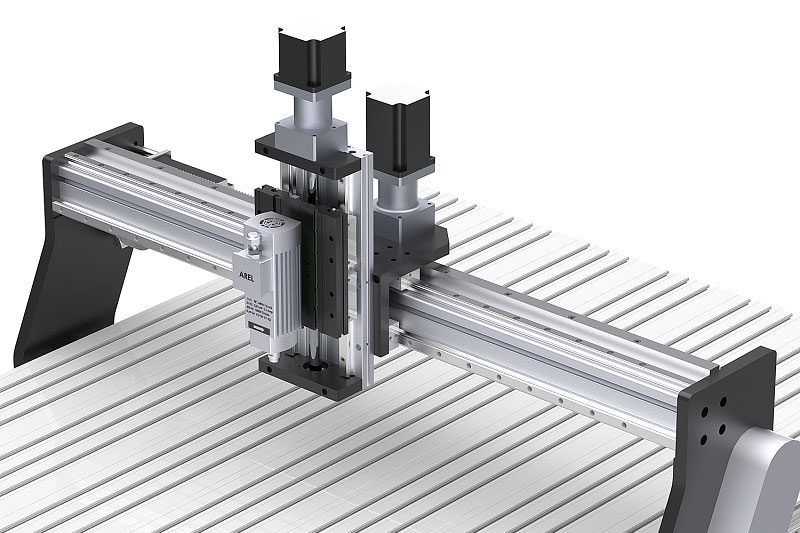

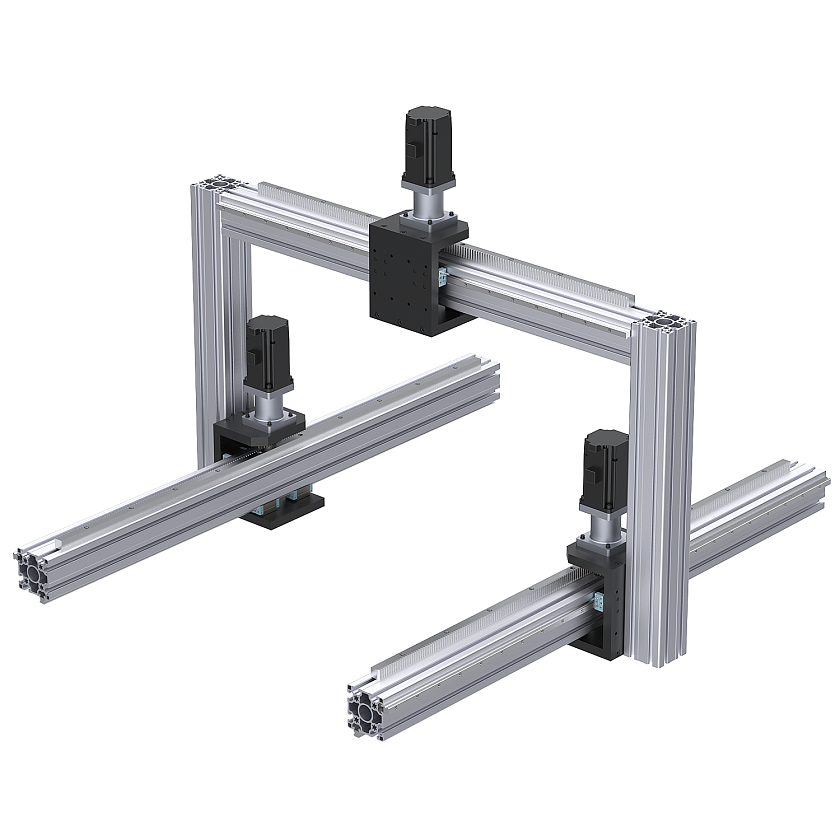

Die Zahnstangenelemente lassen sich stirnseitig zu längeren Produktionslinien aneinanderreihen. Typische Anwendungen sind Produktionslinien, Steuermechanismen sowie automatische Türen und Rollläden.
Hinweise zur Produktauswahl
Reale Last, geforderte Positionierung und benötigte Gesamtlänge müssen technisch abgestimmt werden.
