Beschreibung
Er dient zur Verbindung und Montage der Räder an der Unterseite des Produkts. Die eingebaute Gleitmutter kann zur Befestigung von anderem Zubehör verwendet werden. Die Nut kann zur Positionierung oder als Schlitten verwendet werden.

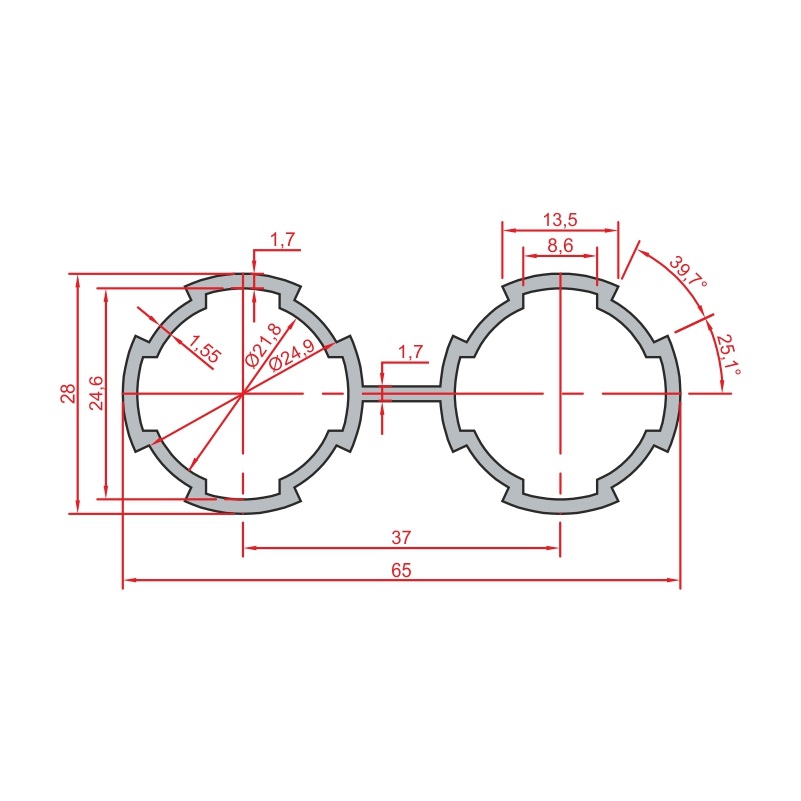

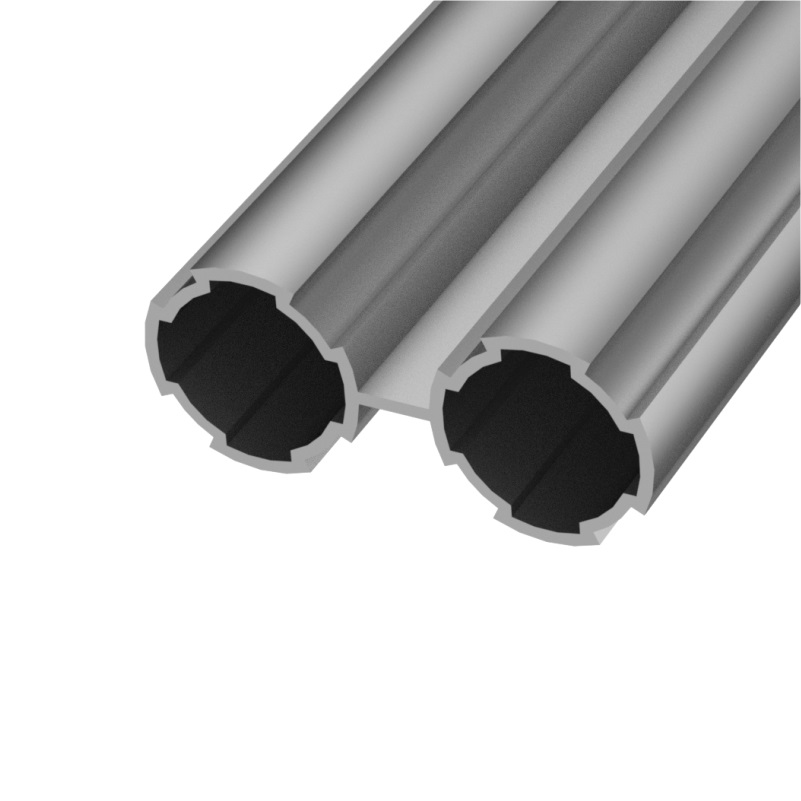

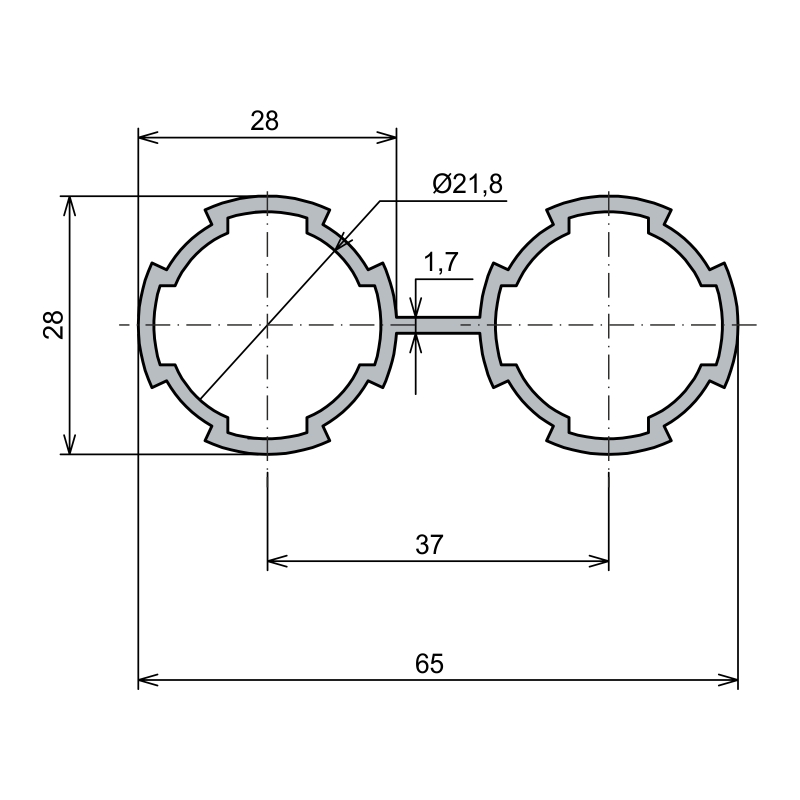

Ø28 Doppelrohrprofil leicht
Bisher: 13,66 € Aktionspreis: 9,57 € inkl. MwSt.−30 % Eröffnungsangebot
Grundpreis pro Meter
Lieferzeit auf Anfrage
Zusätzliche Informationen
| Gewicht | 0,867 kg |
|---|---|
| Äußere Abmessungen | Ø28" |
| Material | 6063 T5 |
| L (mm) | 6000 |
| Ix | 2.33 cm⁴ |
| Iy | 12.33 cm⁴ |
| Wx | 1.66 cm³ |
| Wy | 3.80 cm³ |
| Fläche | 3.05 cm² |
| Masse | 0.87 Kg/m |
| Nuten | D 28 |
| Profilsystem | Lean Production |
| Form | Rund |
| Ausführung | Leicht |
| Werkstoffgruppe | Aluminium |
| Oberfläche | Natur |
| Preiseinheit | m |
| Basislänge | 6000 mm |
Theoretische Vorberechnung
Durchbiegung des Profils berechnen
Wählen Sie Einbausituation, Last und Profilachse. Der Rechner zeigt die rechnerische Durchbiegung sowie die Biegespannung.
- Profil
- Ø28" mm
- Werkstoff
- 6063 T5
- Ix / Iy
- 2,33 / 12,33 cm⁴
- Eigengewicht
- 0,87 kg/m
Zwei Auflager, Einzellast in der Mitte
Rechnerische Durchbiegung– mm–
- Durch Last
- – mm
- Durch Eigengewicht
- – mm
- Biegespannung
- –
- Verhältnis L / f
- –
Verwendete Formel: –
Alle sechs Lastfälle vergleichen
| Lagerung | Lastart | Durchbiegung inkl. Eigengewicht |
|---|
