Beschreibung
Produktübersicht

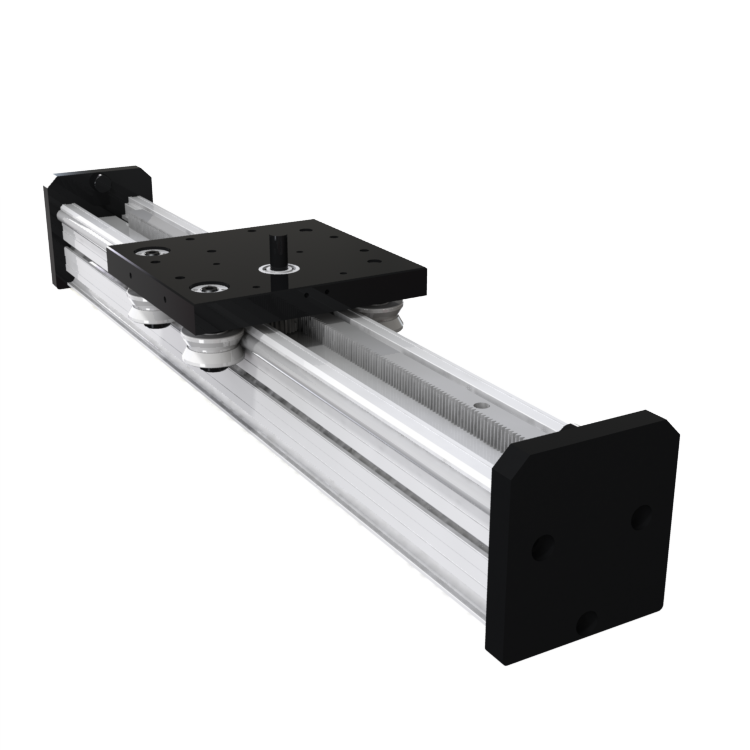

Das 80x80-Zahnstangenmodul besitzt einen Aluminiumkörper aus 6063 T5 und überträgt die Bewegung über eine gerade Verzahnung. Es ist für Anwendungen mit mittleren Lasten und geringerer Positionierempfindlichkeit vorgesehen.
Technische Daten
| Plattenmaß | 165 mm |
|---|---|
| Zahnstange / Ritzel | Modul 1, gerade; Ritzel Z22 |
| Zahnteilung | 3,14 mm |
| Welle | Ø12, CF53 h7 |
| Weg pro Umdrehung | 69,08 mm |
| Positionierwert | 0,2 mm |
| Maximale Geschwindigkeit | 1,1 m/s |

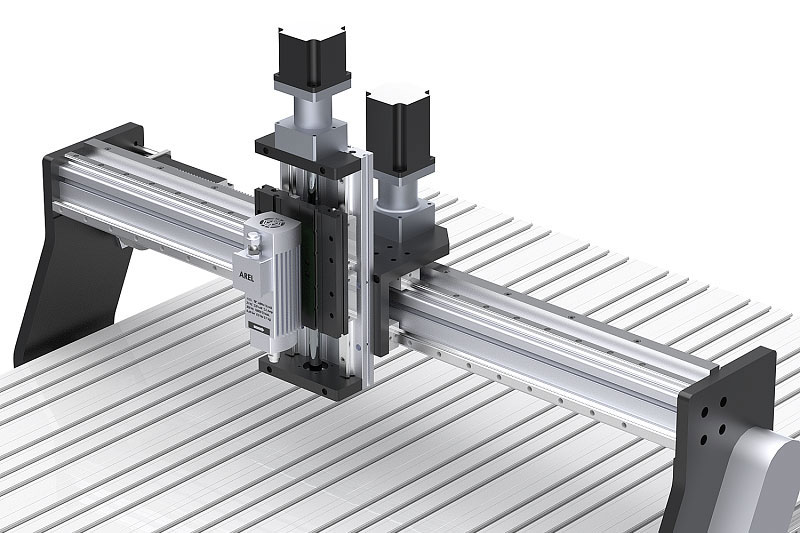

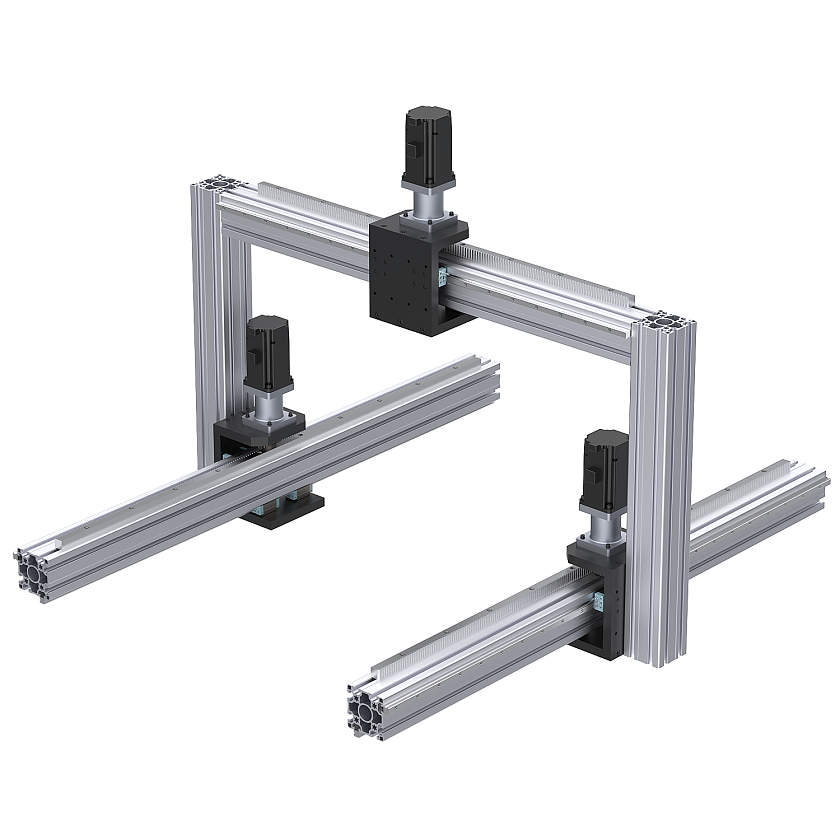

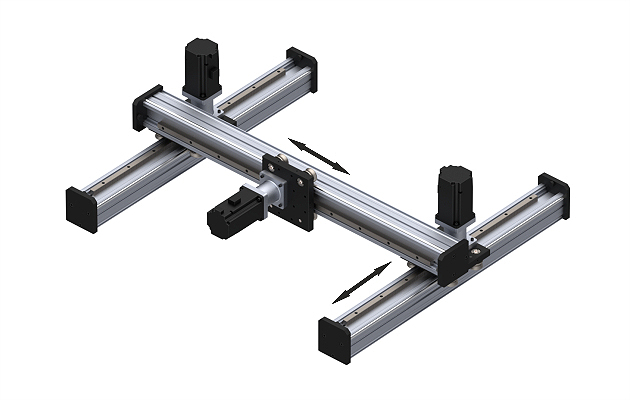

Systemintegration
Die Zahnstangenelemente lassen sich stirnseitig zu längeren Produktionslinien aneinanderreihen. Typische Anwendungen sind Produktionslinien, Steuermechanismen sowie automatische Türen und Rollläden.
Hinweise zur Produktauswahl
Reale Last, geforderte Positionierung und benötigte Gesamtlänge sind technisch abzugleichen.
