Beschreibung
Technische Daten zu Stehbolzen 8
Die folgenden Werte stammen aus den freigegebenen technischen Produktunterlagen. Für die Auswahl sind Einbaulage, Belastung, Spannweite, Verbindungstechnik und die vollständige Konstruktion gemeinsam zu prüfen.

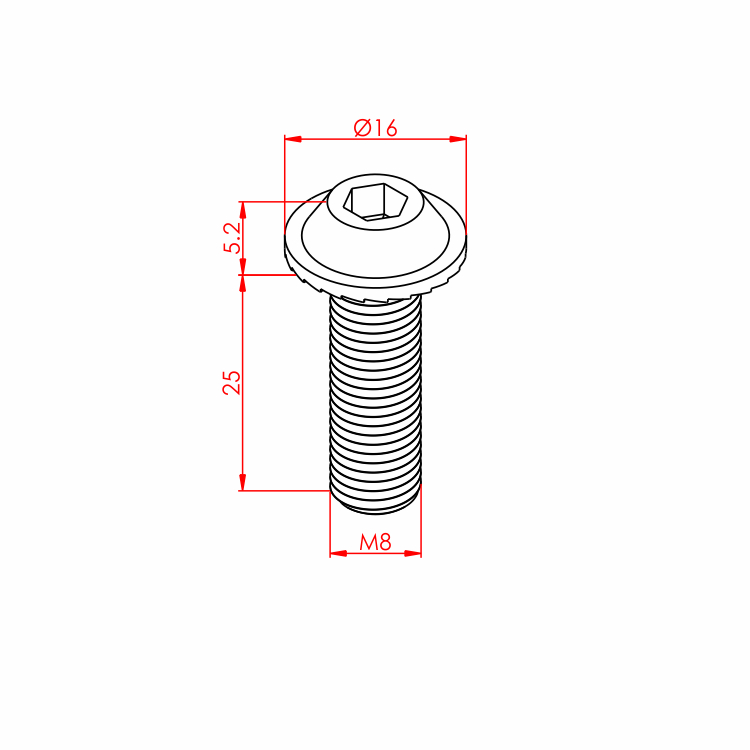

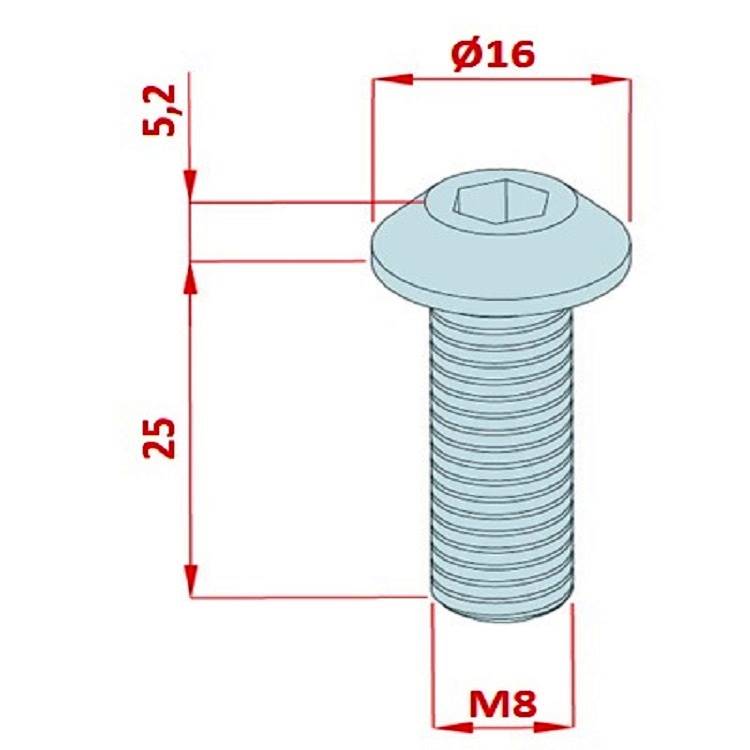

| M | M8 |
|---|---|
| A | 5,2 |
| B | 25 |
| ØD | 16 |
| Material | 8,8 Stahl |
| Gewicht (gr) | 13 |
| Nutgröße | 8 |
Die Produktgalerie enthält 6 freigegebene Abbildungen. Dazu gehören je nach Produkt Maßzeichnungen, Detailansichten und Anwendungsbeispiele.
Passende Komponenten und Systemwege
Profile, Verbinder, Nutensteine, Endkappen und funktionales Zubehör müssen zur jeweiligen Profilserie, Nutgeometrie und Anwendung passen. Nutzen Sie die folgenden Bereiche oder senden Sie rotec Ihre Zeichnung und Stückliste für eine eindeutige Zuordnung.
Aluminium Systemprofile | Verbindungstechnik | Zubehör | Technische Beratung
Technische Unterlagen und Projektanfrage
Für die Projektprüfung können Sie Artikelnummern, Zuschnittlängen, Stückzahlen, Zeichnungen und CAD Unterlagen übermitteln. Ferhat Macar unterstützt Sie persönlich bei der Auswahl und Zusammenstellung.

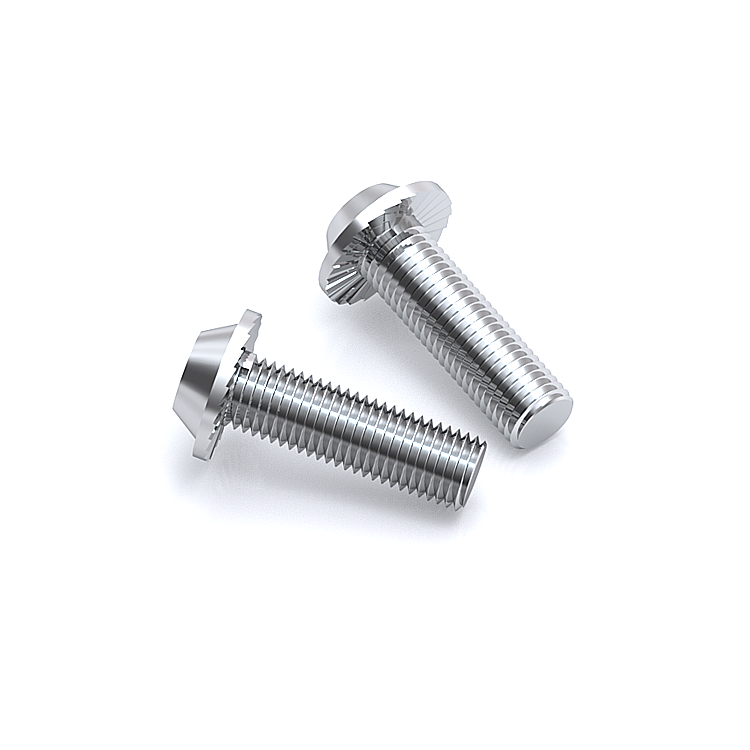

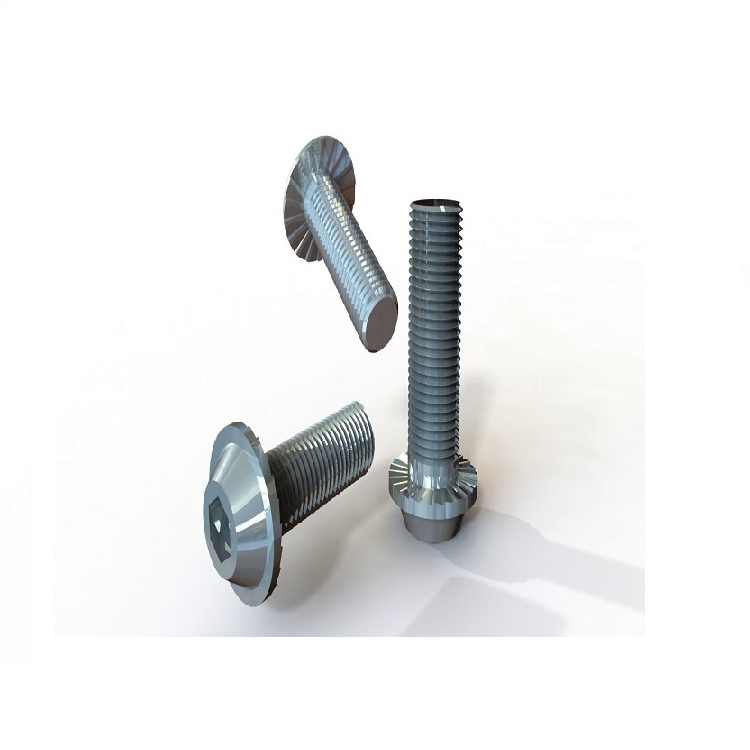

Stehbolzen 8 für Aluminium Systemprofile

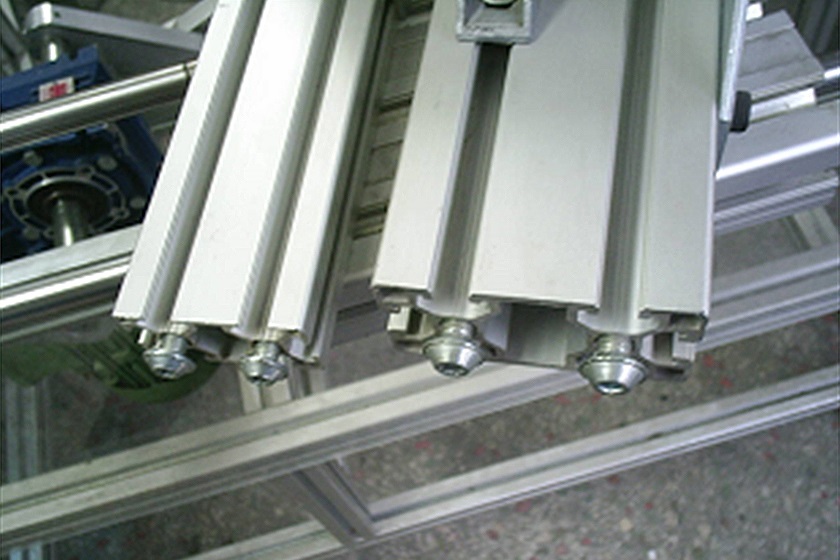

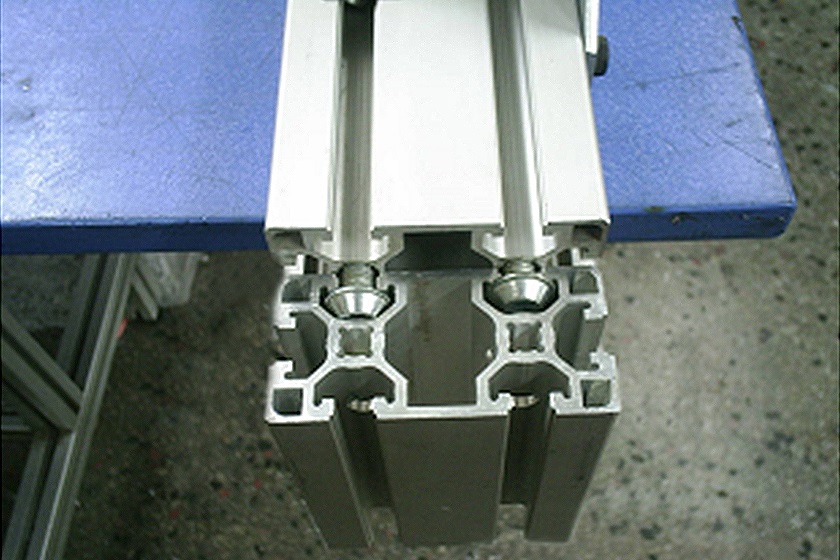

Die Stoßverbinder, die zu den Alternativen in den Profilverbindungssystemen gehören, sind eines der am meisten bevorzugten Instrumente. Ermöglicht die Verschraubung von M8 mit dem Stumpf des anderen Profils durch das Inbusloch, das zu Profilschlitzen von 8 mm führt. Die Verbindung ist unsichtbar, da sie in den Schlitzen bleibt.
Die Komponente gehört zum Bereich Stoßverbindungen. Sie unterstützt eine übersichtliche Planung, weil Funktion, Profil und Zubehör gezielt aufeinander abgestimmt werden können.
Typische Einsatzbereiche
- Rahmen und Gestelle
- Eckverbindungen und Aussteifungen
- Einhausungen und Trennbereiche
- modulare Erweiterungen
Auswahl und technische Zuordnung
Bei der Auswahl sind Profilserie, Nutgröße, Abmessungen, Befestigungsart, Einbausituation und vorgesehene Belastung gemeinsam zu berücksichtigen.
Die Kompatibilität sollte anhand der Artikelnummer, der Profilserie und der vorhandenen Nut geprüft werden. Ähnlich bezeichnete Bauteile sind nicht automatisch austauschbar.
Beratung und projektbezogene Zusammenstellung
rotec unterstützt Industriebetriebe, Maschinenbauer, Anlagenbauer und Konstrukteure bei der Auswahl von Aluminium Systemprofilen, Verbindungstechnik und Zubehör. Je genauer die Einbausituation beschrieben wird, desto sicherer lässt sich die passende Kombination zusammenstellen.
Angaben für eine belastbare Anfrage
- gewünschte Artikelnummer oder Produktbezeichnung
- Profilserie und Nutgröße
- Stückzahl und erforderliche Abmessungen
- Skizze, Zeichnung oder Beschreibung der Anwendung
- besondere Anforderungen an Montage und Umgebung
Häufige Fragen zu Stehbolzen 8
Wofür wird Stehbolzen 8 eingesetzt?
Das Produkt wird für konstruktive Verbindungen von Aluminium Systemprofilen eingesetzt. Die konkrete Verwendung richtet sich nach der vollständigen Konstruktion und den zugehörigen Systemkomponenten.
Passt das Produkt zu jedem Aluminiumprofil?
Nein. Die Kompatibilität sollte anhand der Artikelnummer, der Profilserie und der vorhandenen Nut geprüft werden. Ähnlich bezeichnete Bauteile sind nicht automatisch austauschbar.
Unterstützt rotec bei der Auswahl?
Ja. rotec prüft die vorliegenden Projektangaben und unterstützt bei der Zusammenstellung der passenden Profile und Komponenten. Die abschließende technische Freigabe bleibt von Anwendung und Belastung abhängig.
