Beschreibung
Produktübersicht

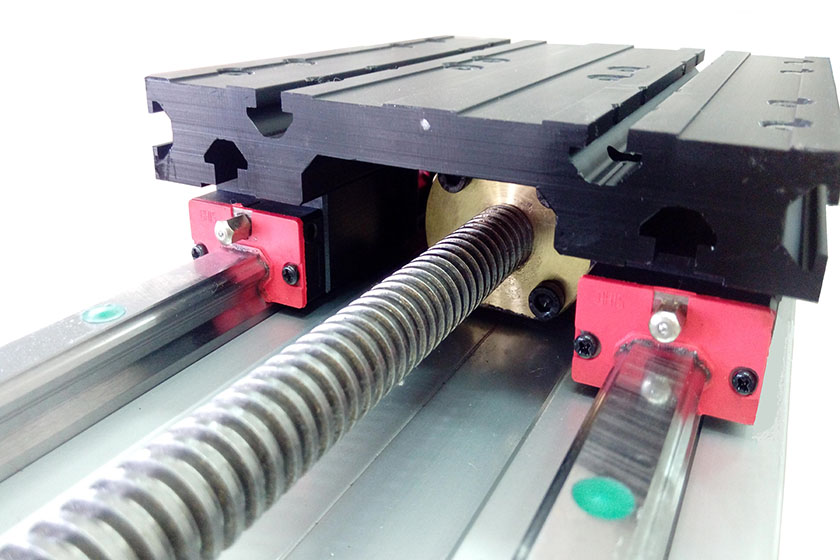

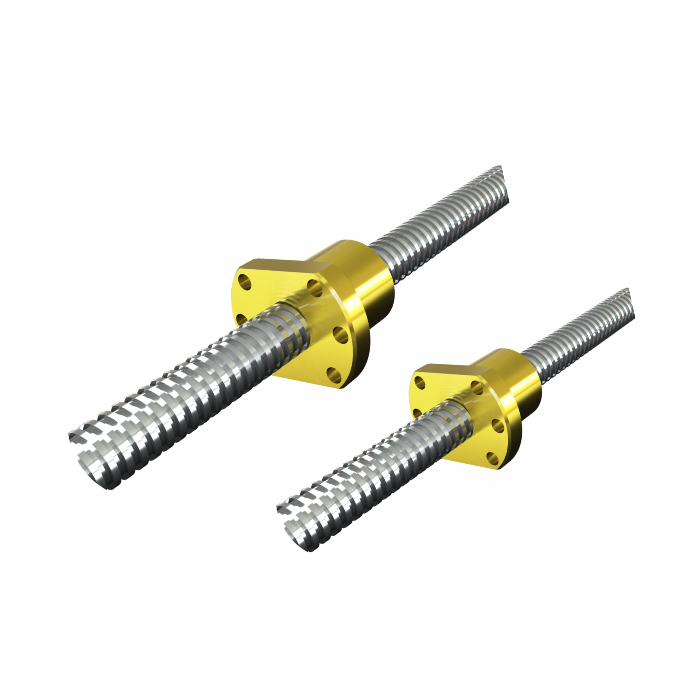

Die Trapezflanschmutter verbindet das Trapezgewinde mit einer verschraubbaren Flanschaufnahme. Die Baugrößen unterscheiden sich in Gewinde, Flanschabmessungen und Baulänge.
Technische Daten

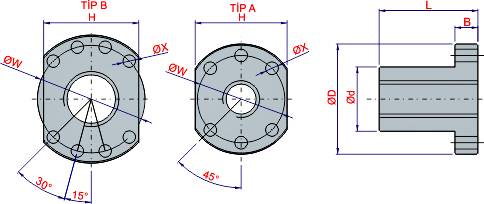

| Modell | B | L | d | D |
|---|---|---|---|---|
| 16-04 FSU | 10 mm | 43 mm | 28 mm | 48 mm |
| 20-04 FSU | 10 mm | 43 mm | 36 mm | 58 mm |
| 25-05 FSU | 10 mm | 43 mm | 40 mm | 63 mm |
| 30-06 FSU | 12 mm | 50 mm | 40 mm | 68 mm |
| 40-06 FSU | 14 mm | 70 mm | 63 mm | 93 mm |
Auswahl und Auslegung
Gewindegröße und Steigung müssen zur Spindel passen. Flanschdurchmesser, Bohrungsbild und Baulänge sind zusätzlich mit der vorgesehenen Aufnahme abzugleichen.
