Beschreibung
Produktübersicht

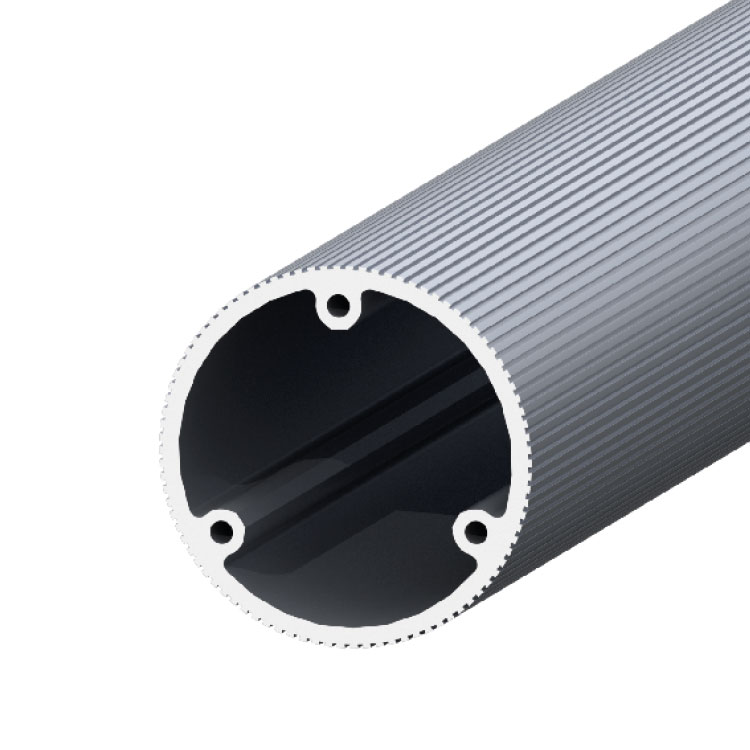

Das Trommelprofil Ø114 bildet den Profilkörper für Spann- und Antriebstrommeln in Förderanlagen. Seine gerändelte Oberfläche verbessert den Kontakt zum Förderband und reduziert dessen Gleitneigung.
Typische Anwendungen
Das Profil ist für den Aufbau von Förderbandtrommeln vorgesehen. Unterschiedliche Zuschnittlängen ermöglichen die Anpassung an verschiedene Bandbreiten.
Technische Daten

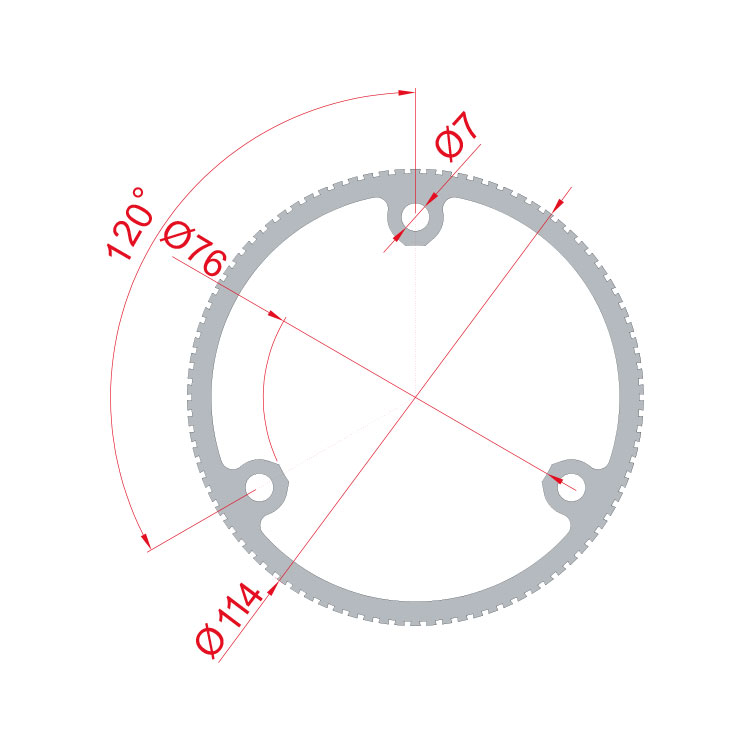

| Außendurchmesser | Ø114 mm |
|---|---|
| Material | Aluminium 6063 |
| Profilstablänge | 3200 mm |
| Flächenträgheitsmoment Ix / Iy | 311,15 / 311,15 cm⁴ |
| Widerstandsmoment Wx / Wy | 27,29 / 27,29 cm³ |
| Querschnittsfläche | 22,50 cm² |
| Masse | 6,39 kg/m |
Auswahl und Auslegung
Bandbreite, Trommellänge, Wellen- und Lagerausführung, Antriebsmoment und Fördergut sind für die vollständige Trommelkonstruktion festzulegen.
