Beschreibung
Produktübersicht

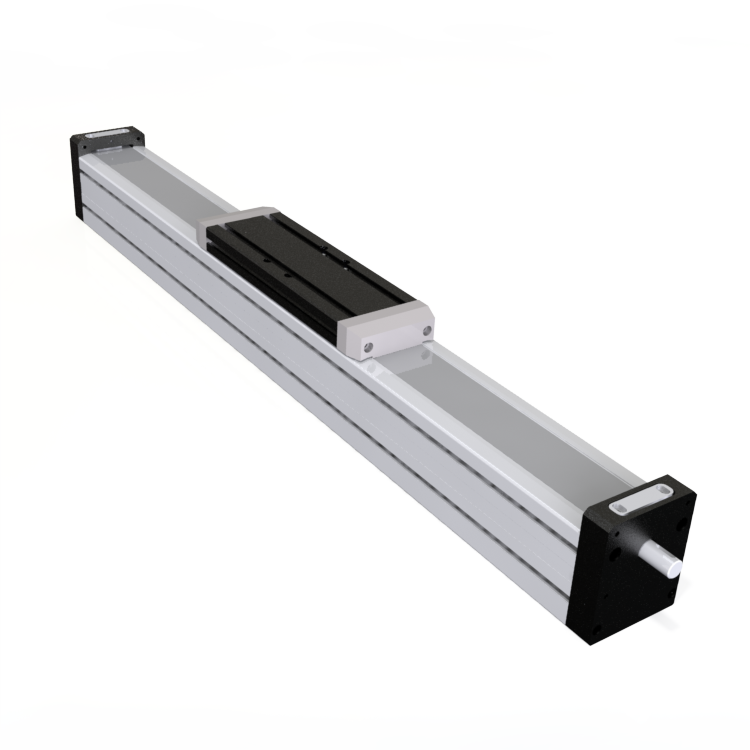

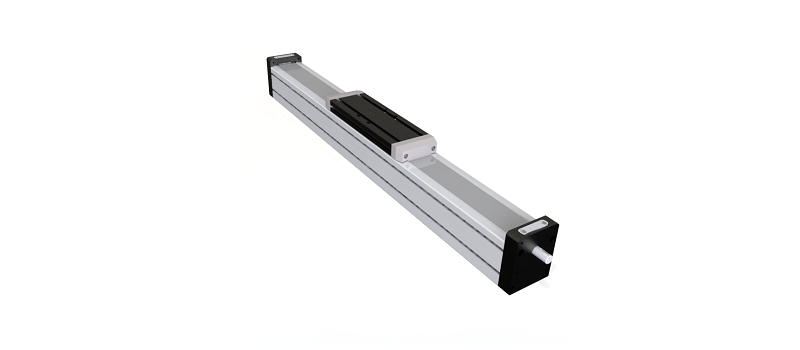

Das 100x100 Linear-Kompaktmodul ist ein spindelgetriebenes Linearmodul mit einem Profilkörper aus Aluminium 6063-T5. Das Modul eignet sich für Anwendungen, bei denen Positioniergenauigkeit und Momentaufnahme gefragt sind. Eine Blechabdeckung schützt die Mechanik gegen äußere Einflüsse einschließlich Wärme.
Typische Anwendungen

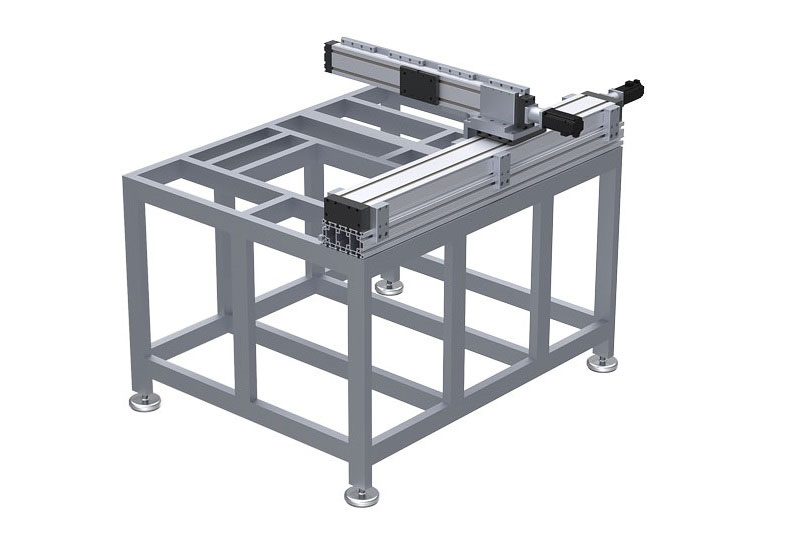

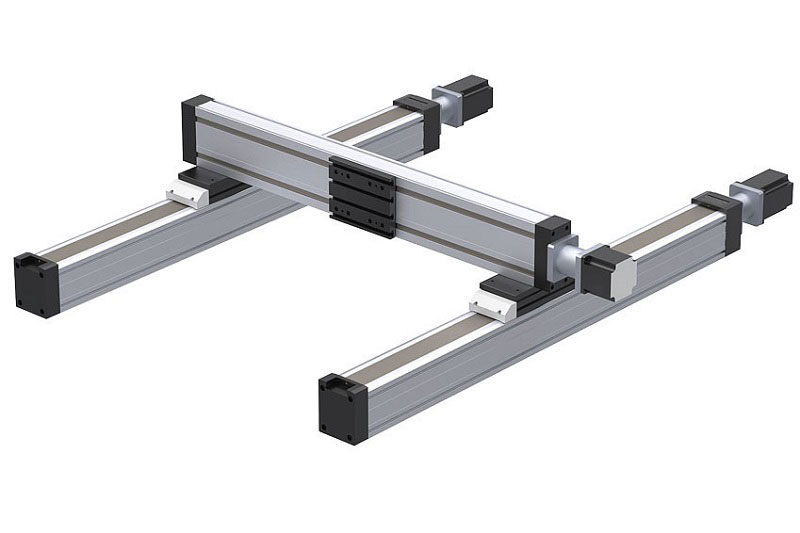

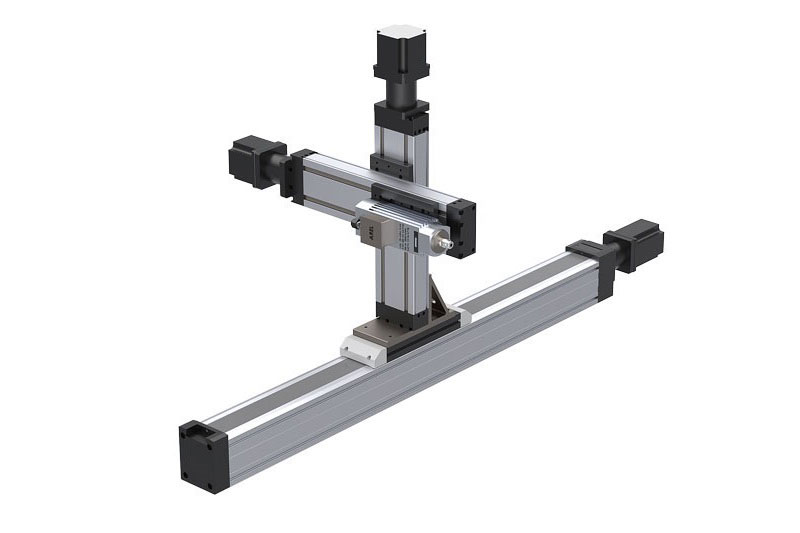

Typische Einsatzfelder sind großformatige Konstruktionen und Maschinen in anspruchsvollen Arbeitsumgebungen.
Technische Daten

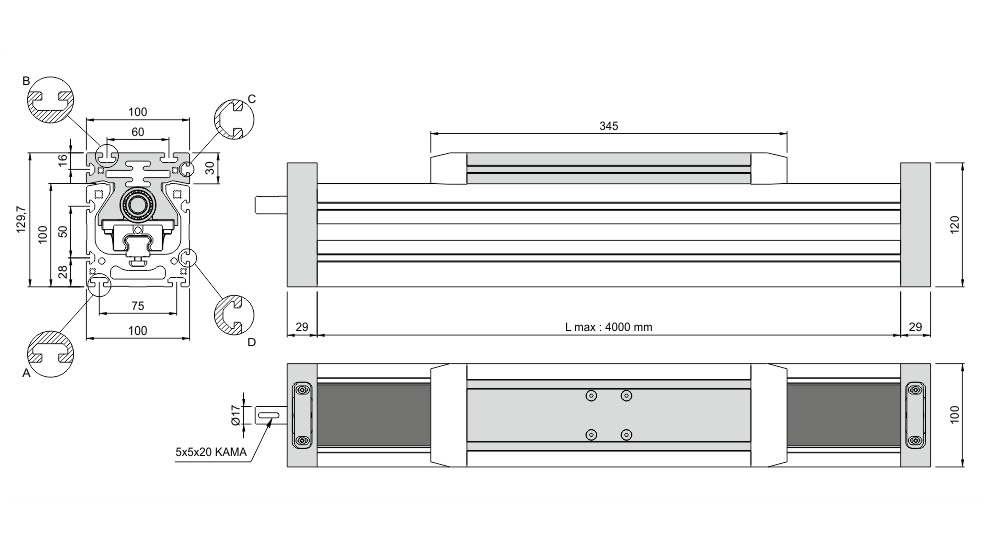

| Profilkörper | 100x100, Aluminium 6063-T5 |
|---|---|
| Positioniergenauigkeit | 0,1 mm |
| Plattenlänge | 345 mm |
Varianten
| Artikelcode | Spindel | Spindelmarke | Linearführung | max. Geschwindigkeit |
|---|---|---|---|---|
| 5.2.1.100100.1.0500 | 25x05 | DKM | DMS GHR 25 | 0,17 m/s |
| 5.2.1.100100.1.1000 | 25x05 | Gten | THK HSV 25 | 0,17 m/s |
| 5.2.1.100100.1.2000 | 20x20 | Gten | THK HSV 25 | 0,52 m/s |
Hinweise zur Produktauswahl
Die Tabellenwerte sind maximale Bewegungsgeschwindigkeiten. Spindelabmessung und Führungsausführung sollten passend zu Dynamik, Einbaulage und Momenten der Anwendung ausgewählt werden.
