Beschreibung
Produktübersicht

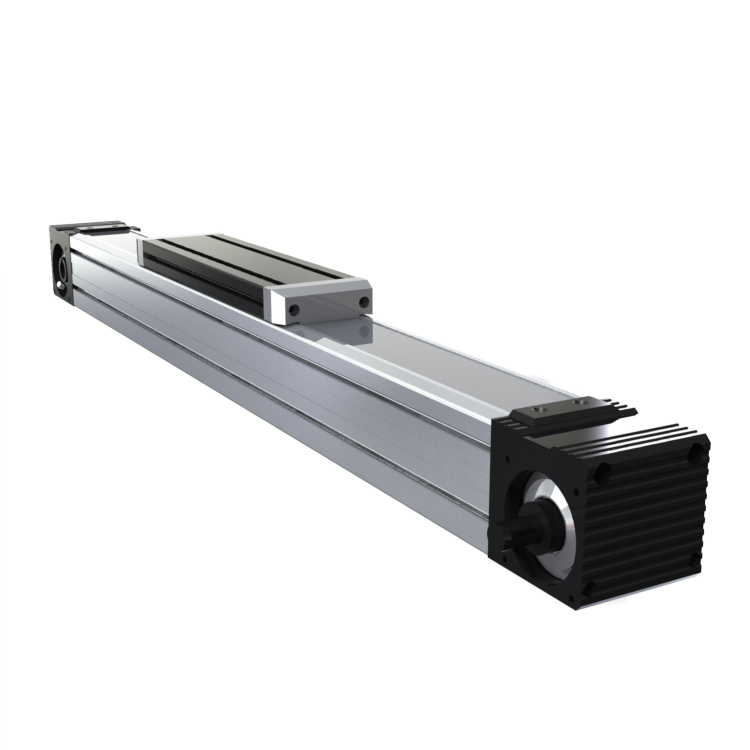

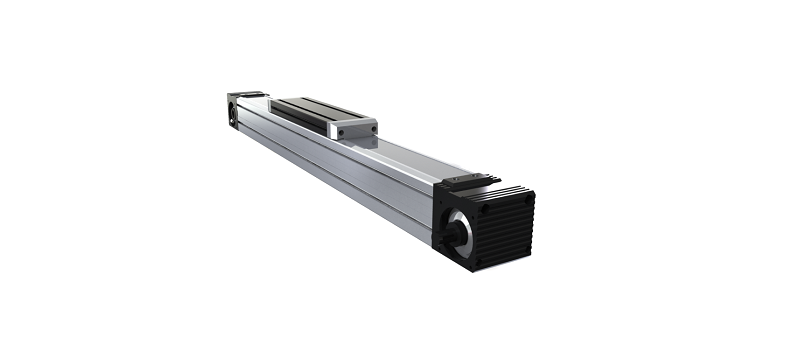

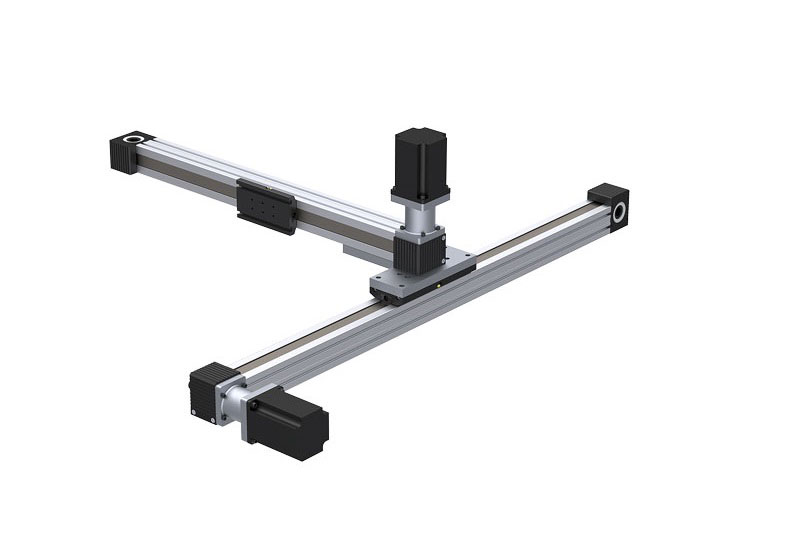

Das 100x100-Linearkompaktmodul ist ein zahnriemengetriebenes System für Anwendungen mit hohen Belastungs- und Momentanforderungen. Eine Stahlblechabdeckung erhöht den Schutz gegen äußere Einflüsse.

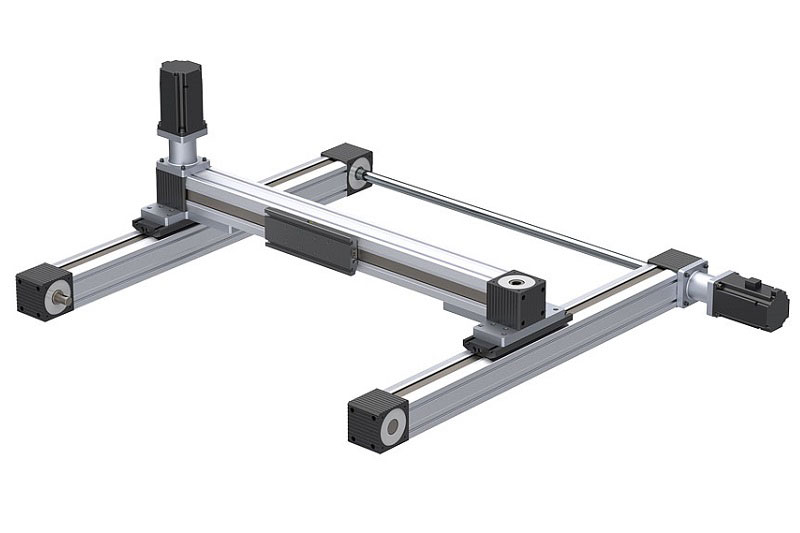

Typische Anwendungen
Typische Einsatzfelder sind Maschinen mit langen Verfahrwegen, anspruchsvolle Arbeitsumgebungen und Schweißmaschinen.

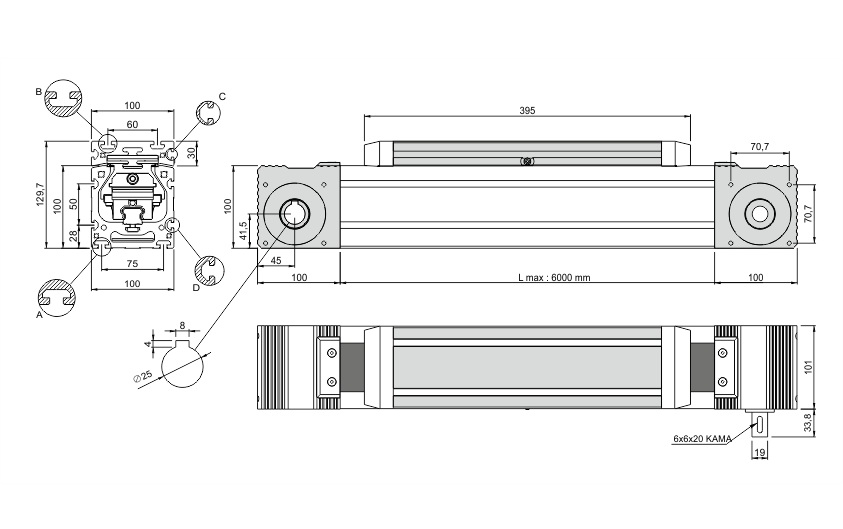

Technische Daten
| Profilkörper | 100x100, Aluminium 6063-T5 |
|---|---|
| Zahnriemen | 8M-F50 |
| Weg pro Umdrehung | 192 mm |
| Zahnriemenscheibe | 8M-F50, Z=24 |
| Riementeilung | 8 mm |
| Schutz | Stahlblech 0,3x60 mm |
| Positioniergenauigkeit | 0,1 mm |
Varianten
| Artikelcode | Plattenlänge | Linearführung | max. Geschwindigkeit |
|---|---|---|---|
| 5.03.01.100100.01.1000 | 395 mm | DMS GHR 25 | 5 m/s |
| 5.03.01.100100.01.1001 | 395 mm | THK HSV 25 | 5 m/s |
Hinweise zur Produktauswahl
Die Geschwindigkeit von 5 m/s ist ein angegebener Maximalwert und keine Angabe unter definierter Last. Die Führungsausführung ist entsprechend Einbaulage, Anbindung sowie den realen Kräften und Momenten der Achse auszuwählen.
