Beschreibung
Produktübersicht

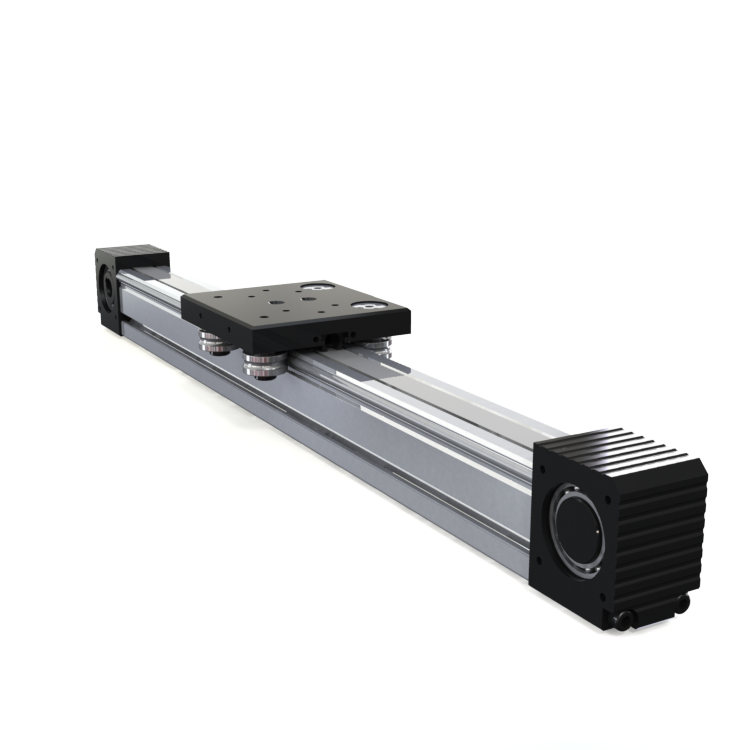

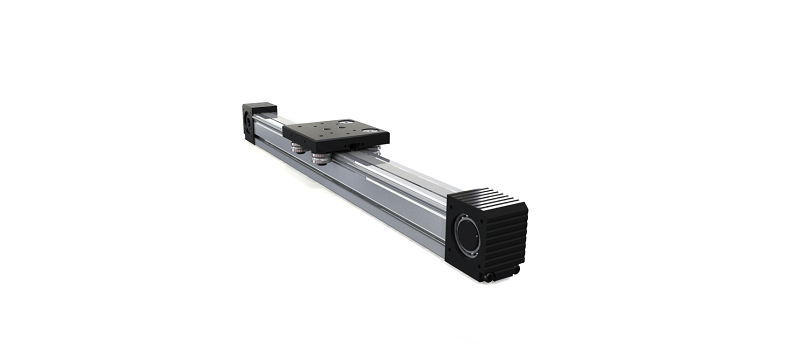

Das Modul besitzt einen 38x50-Aluminiumkörper aus 6063 T5. Es ist für kompakte Bewegungsaufgaben mit geringen Lasten und Momenten ausgelegt, bei denen die Wellen- und Lagerführung keine hohe Präzision erfordert.

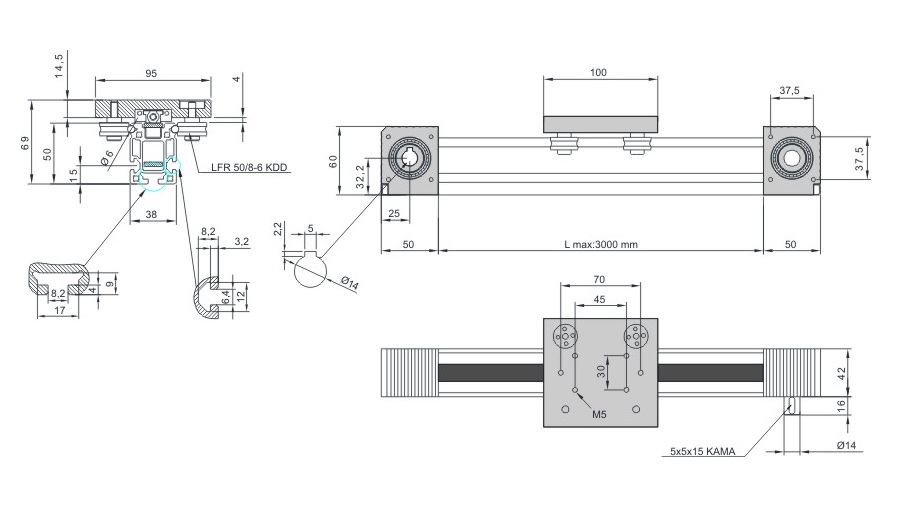

Technische Daten
| Plattenmaß | 100 mm |
|---|---|
| Zahnriemen | 5M16, Teilung 5 mm |
| Riemenscheibe | 5M-F16 Z21 |
| Welle | Ø6, CF53 h7 |
| Weg pro Umdrehung | 105 mm |
| Positionierwert | 0,2 mm |
| Maximale Geschwindigkeit | 3 m/s |
Typische Anwendungen

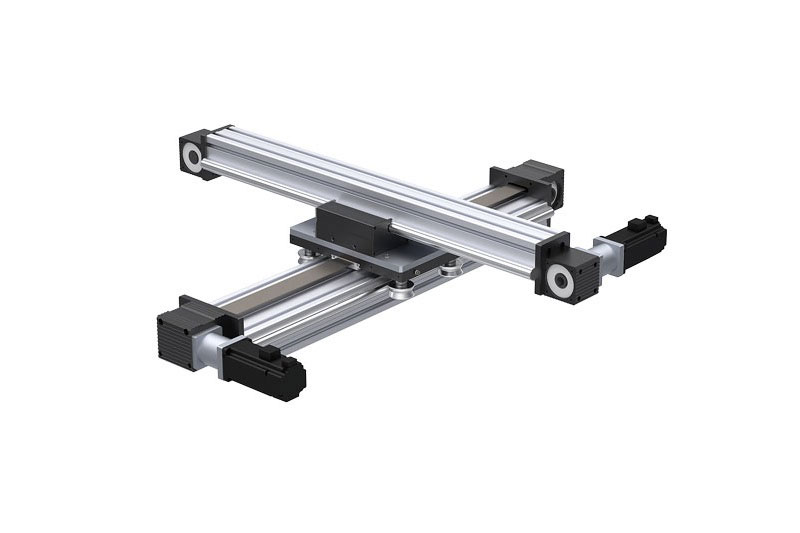

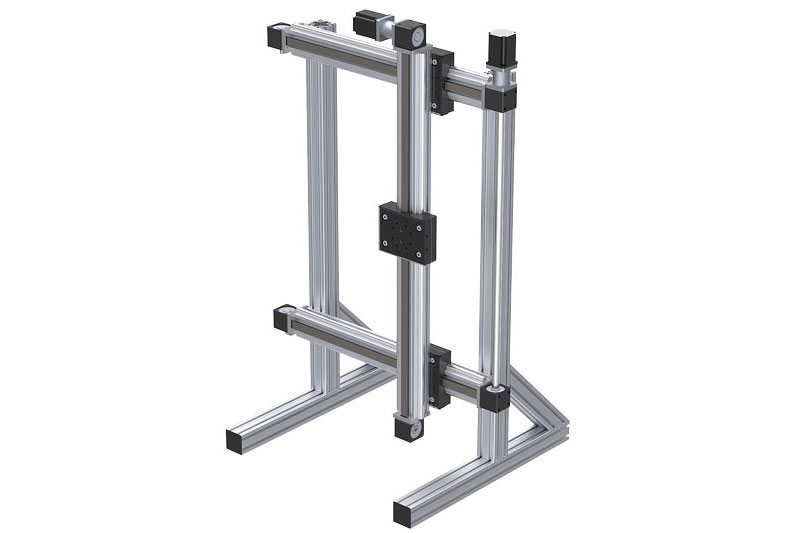

Typische Anwendungen sind Barcode- und Kamerasysteme, Automatisierungsaufgaben und Fotozellenträger.
Hinweise zur Produktauswahl
Die geringe Last- und Momentklasse sowie die benötigte Positionierfähigkeit sind vor der Auswahl abzugleichen.
