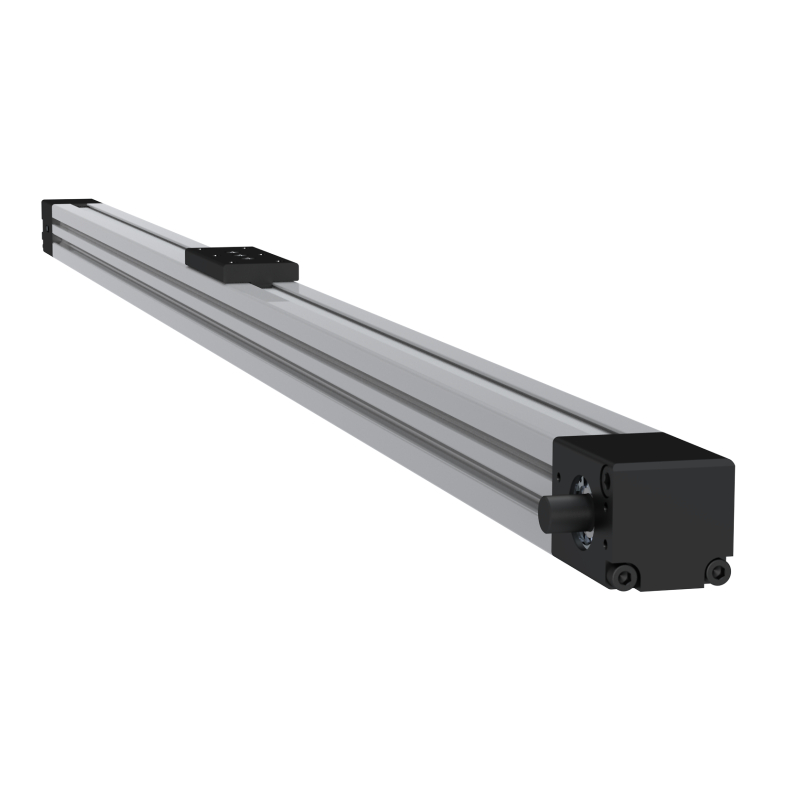

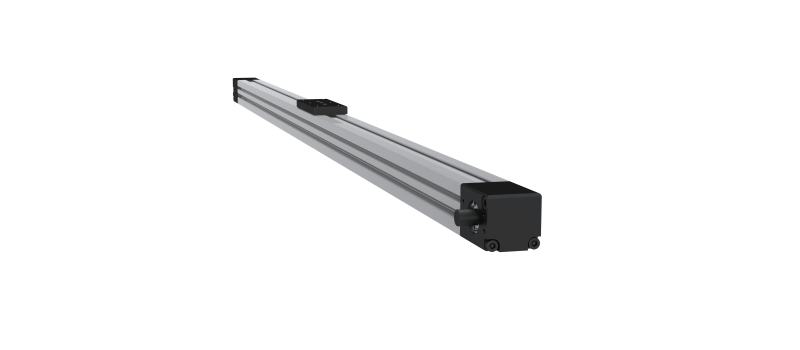

40x40 Linear Kompaktmodul mit Zahnriementrieb

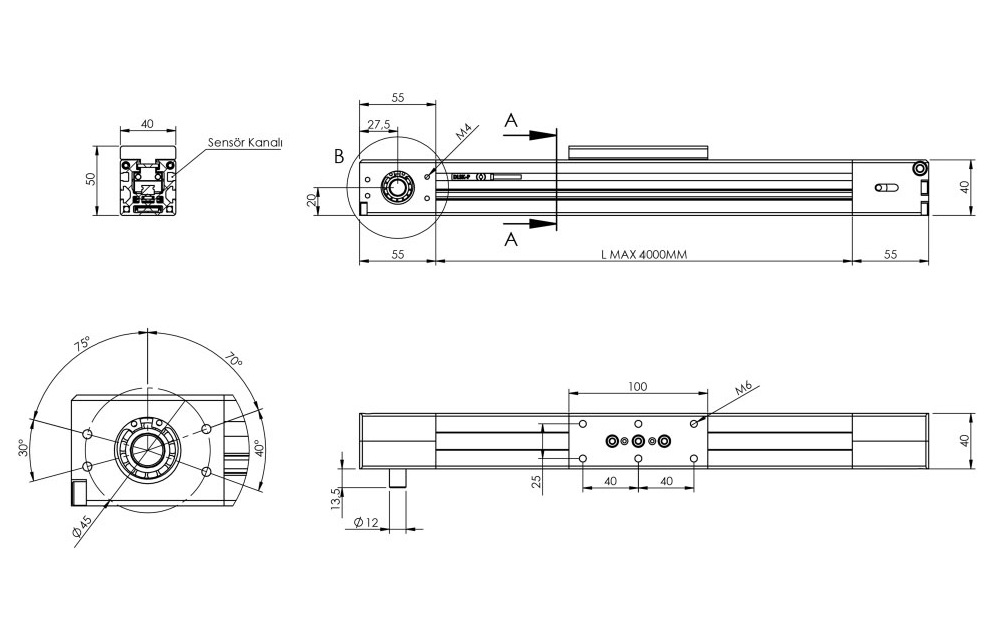

40x40 Linear Kompaktmodul mit Zahnriementrieb – Technische Zeichnung

Das zahnriemengetriebene Linear-Kompaktmodul bewegt einen Schlitten geradlinig innerhalb von Maschinen- und Automatisierungsanwendungen. Seine kompakte Bauform eignet sich für den Aufbau linearer Bewegungsachsen.

Direkte Produktanfrage

Informationen zu diesem Produkt anfragen

Teilen Sie uns Ihre gewünschte Ausführung, Maße oder offene Fragen mit.

Produkt 40x40 Linear Kompaktmodul mit Zahnriementrieb Art.-Nr. 5.3.03.040040.02.05.2-7541

Name * Unternehmen E-Mail * Telefon Gewünschte Ausführung oder Frage *

Ich habe die Datenschutzerklärung gelesen und stimme der Verarbeitung meiner Angaben zur Bearbeitung der Anfrage zu. *

Oder direkt: +49 (0) 30 789 039-46

Artikelnummer: 5.3.03.040040.02.05.2-7541 Kategorie: Kompakt Baureihe

Beschreibung
Zusätzliche Informationen

Beschreibung

Produktübersicht

Der Zahnriementrieb setzt die Drehbewegung des Antriebs in eine lineare Schlittenbewegung um. Das Kompaktmodul lässt sich als Bewegungsachse in automatisierten Abläufen und Maschinenkonstruktionen einsetzen.

Hinweise zur Produktauswahl

Führung, Zahnriemen, Verfahrweg, Motoranbindung und Einbaulage sind passend zur Bewegungsaufgabe auszulegen.

Zusätzliche Informationen

Plattenlänge	100 mm
Zahnriemen	3M 15
Marke für Linearschienen	DMS
Lineare Schiene	DMN-09C
Höchstgeschwindigkeit	2mt/sn
Profilabmessung	40x40
Preiseinheit	Hub (mm)
Maximaler Hub	1900 mm
