Technische Daten zu 40x40 Profil geschlossen ISP
Die folgenden Werte stammen aus den freigegebenen technischen Produktunterlagen. Für die Auswahl sind Einbaulage, Belastung, Spannweite, Verbindungstechnik und die vollständige Konstruktion gemeinsam zu prüfen.
| Äußere Abmessungen | 40x40 |
|---|---|
| Material | 6063 T5 |
| L (mm) | 6000 |
| Ix | 21,37 |
| Iy | 23,81 |
| Wx | 10,68 |
| Wy | 11,91 |
| Fläche | 17,47 |
| Masse | 1,87Kg/m |
| Nutgröße | 8 |
| Minimale Bestelllänge | 70 mm |

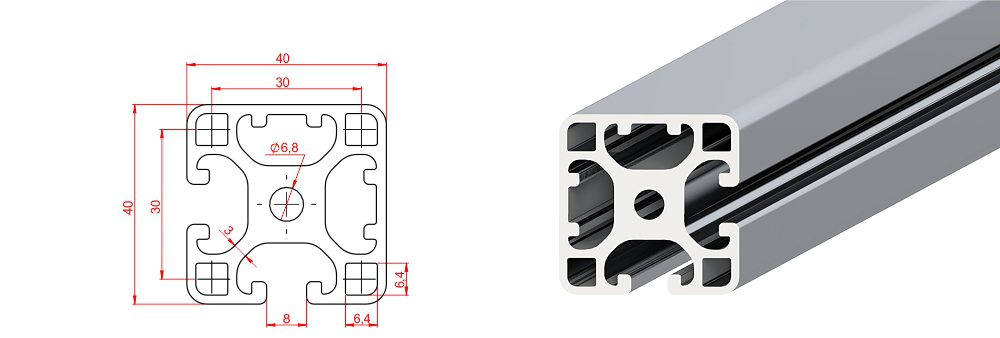

Die Produktgalerie enthält 2 freigegebene Abbildungen. Dazu gehören je nach Produkt Maßzeichnungen, Detailansichten und Anwendungsbeispiele.
Passende Komponenten und Systemwege
Profile, Verbinder, Nutensteine, Endkappen und funktionales Zubehör müssen zur jeweiligen Profilserie, Nutgeometrie und Anwendung passen. Nutzen Sie die folgenden Bereiche oder senden Sie rotec Ihre Zeichnung und Stückliste für eine eindeutige Zuordnung.
Verbindungstechnik | Nutensteine und Muttern | Endkappen | Profilzuschnitt
Technische Unterlagen und Projektanfrage
Für die Projektprüfung können Sie Artikelnummern, Zuschnittlängen, Stückzahlen, Zeichnungen und CAD Unterlagen übermitteln. Ferhat Macar unterstützt Sie persönlich bei der Auswahl und Zusammenstellung.

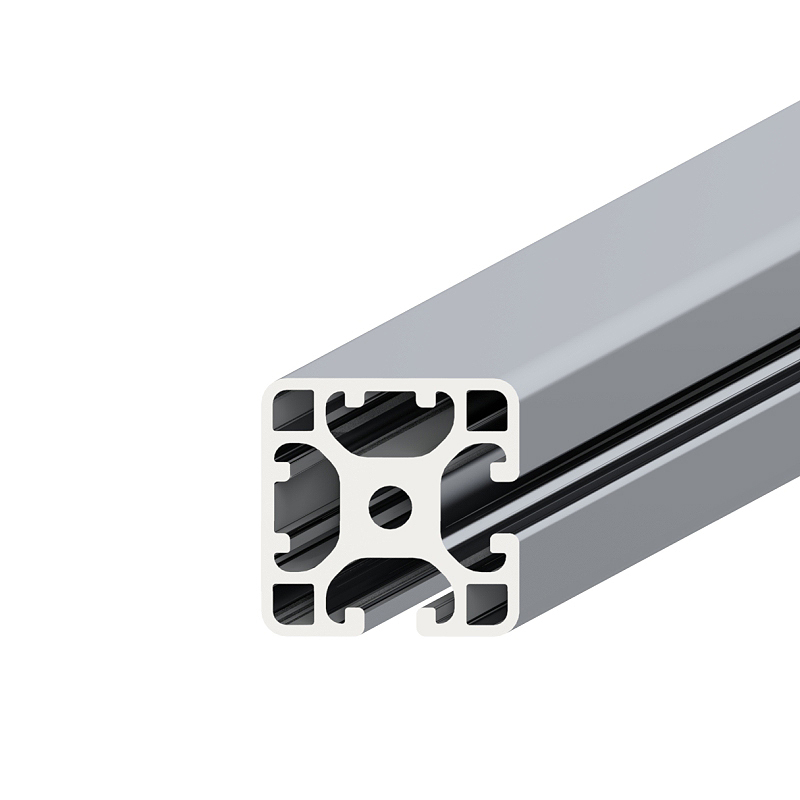

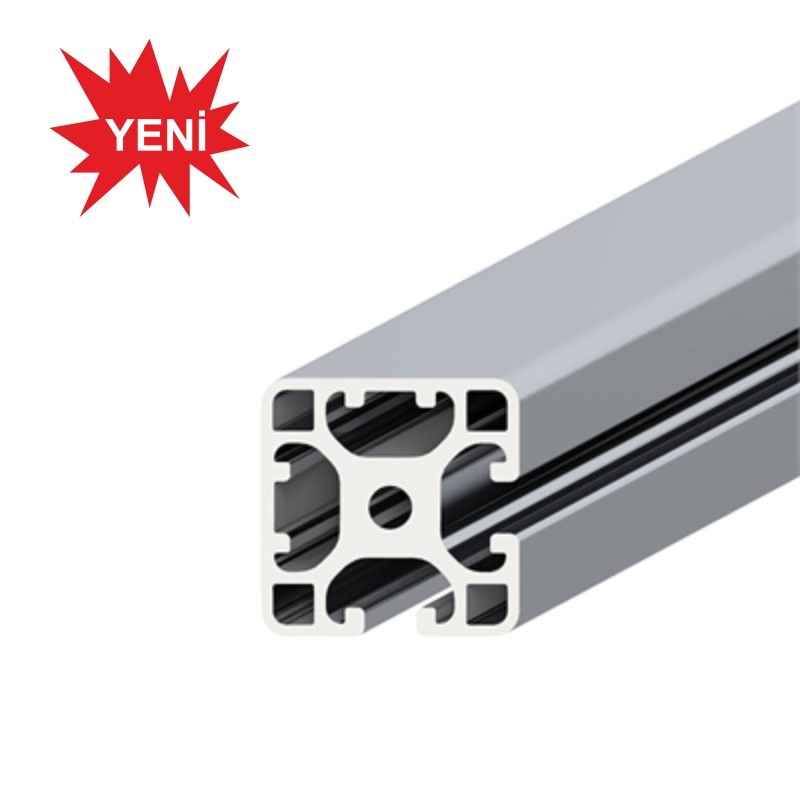

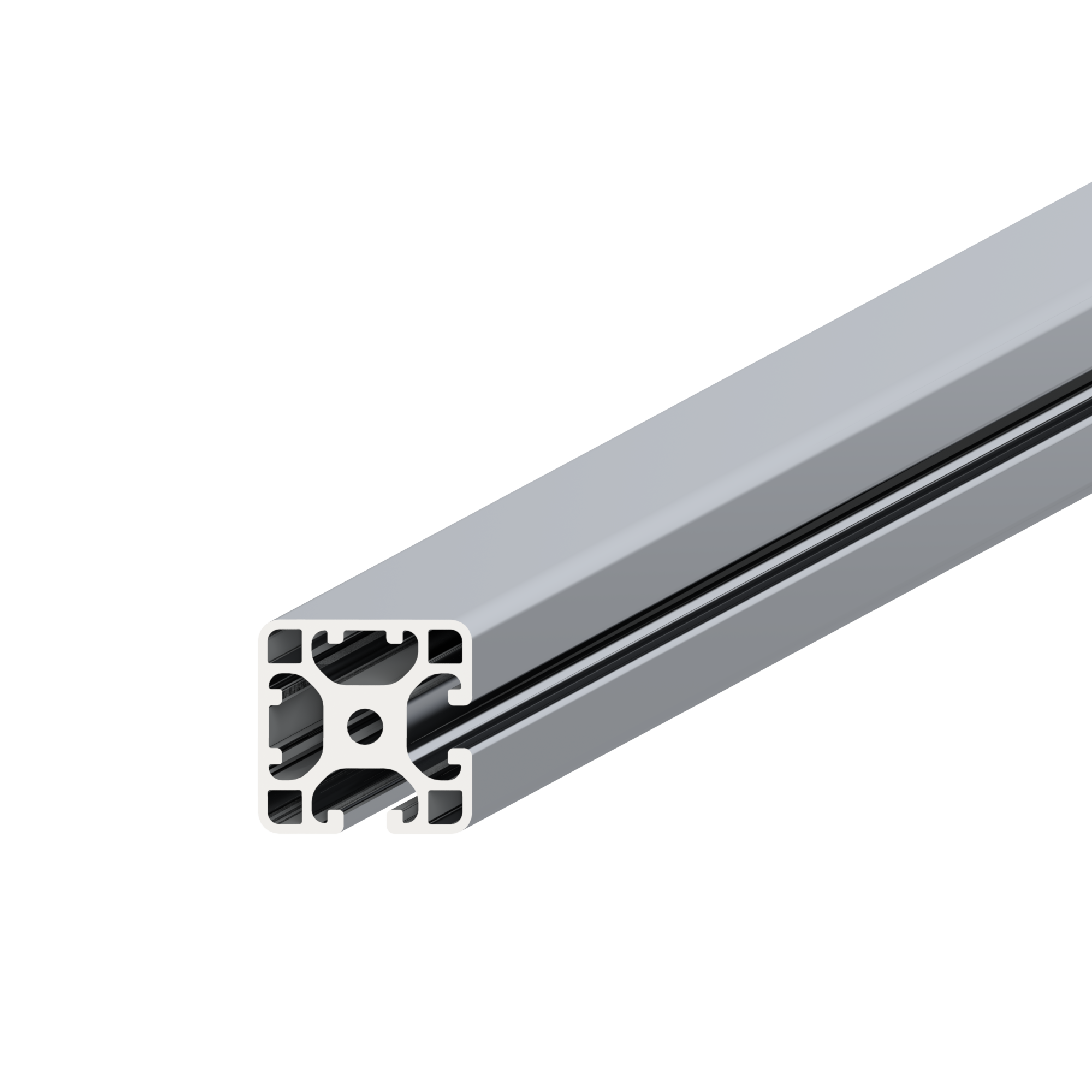

40x40 Profil geschlossen ISP für Aluminium Systemprofile
Es eignet sich für Anwendungen, bei denen Profilkanäle geschlossen sein sollen, und für Anwendungen, bei denen ein ästhetisches Erscheinungsbild gewünscht wird. Die Artikelnummer weist dieses Profil der Nut 8 zu.
Die Komponente gehört zum Bereich Aluminiumprofile. Sie unterstützt eine übersichtliche Planung, weil Funktion, Profil und Zubehör gezielt aufeinander abgestimmt werden können.
Typische Einsatzbereiche
- Rahmen und Gestelle
- Maschineneinhausungen und Schutzabtrennungen
- Industriearbeitsplätze und Vorrichtungen
- kundenspezifische Konstruktionen
Auswahl und technische Zuordnung
Bei der Profilauswahl sind Querschnitt, Nutgröße, Einbaulage, Spannweite, Belastung und Verbindungstechnik gemeinsam zu betrachten. Eine endgültige Eignung lässt sich deshalb nicht allein aus der Profilbezeichnung ableiten.
Passende Winkel, Verbinder, Nutensteine, Endkappen und weitere Komponenten müssen auf Profilserie und Nut abgestimmt werden.
Beratung und projektbezogene Zusammenstellung
rotec unterstützt Industriebetriebe, Maschinenbauer, Anlagenbauer und Konstrukteure bei der Auswahl von Aluminium Systemprofilen, Verbindungstechnik und Zubehör. Je genauer die Einbausituation beschrieben wird, desto sicherer lässt sich die passende Kombination zusammenstellen.
Angaben für eine belastbare Anfrage
- gewünschte Artikelnummer oder Produktbezeichnung
- Profilserie und Nutgröße
- Stückzahl und erforderliche Abmessungen
- Skizze, Zeichnung oder Beschreibung der Anwendung
- besondere Anforderungen an Montage und Umgebung
Häufige Fragen zu 40x40 Profil geschlossen ISP
Wofür wird 40x40 Profil geschlossen ISP eingesetzt?
Das Produkt wird für modulare Rahmen, Gestelle und industrielle Konstruktionen eingesetzt. Die konkrete Verwendung richtet sich nach der vollständigen Konstruktion und den zugehörigen Systemkomponenten.
Passt das Produkt zu jedem Aluminiumprofil?
Nein. Passende Winkel, Verbinder, Nutensteine, Endkappen und weitere Komponenten müssen auf Profilserie und Nut abgestimmt werden.
Unterstützt rotec bei der Auswahl?
Ja. rotec prüft die vorliegenden Projektangaben und unterstützt bei der Zusammenstellung der passenden Profile und Komponenten. Die abschließende technische Freigabe bleibt von Anwendung und Belastung abhängig.
