Beschreibung
Produktübersicht

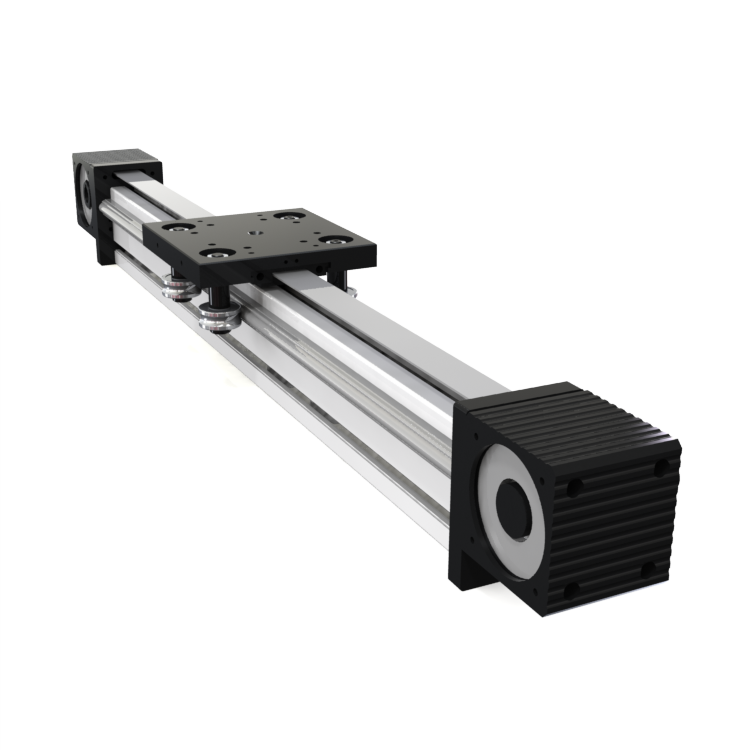

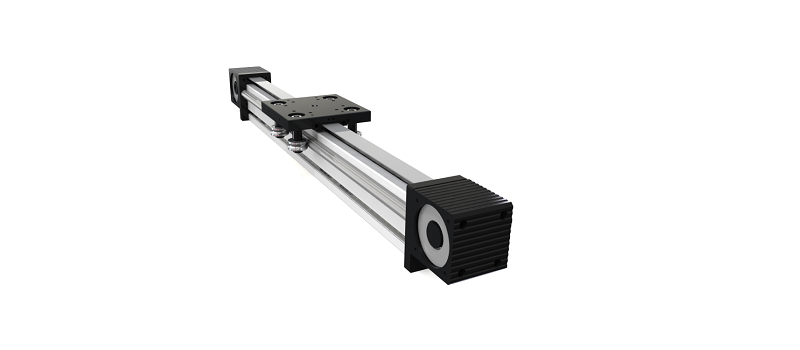

Das Zahnriemen-Rollenmodul besitzt einen 45x90-Aluminiumkörper aus 6063 T5. Es ist für Bewegungsaufgaben mit mittleren Lasten und normalen Momenten ausgelegt.
Technische Daten

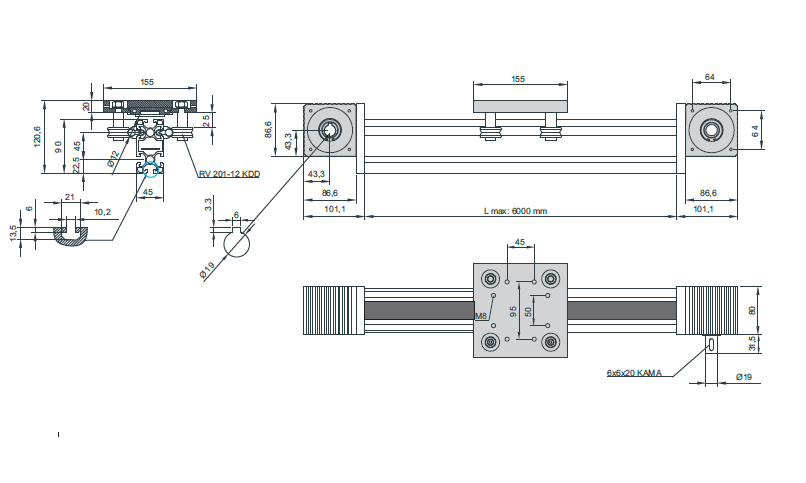

| Körper | 45x90, Aluminium 6063 T5 |
|---|---|
| Plattenmaß | 155 mm |
| Zahnriemen | 5M30, Teilung 5 mm |
| Riemenscheibe | 5M-F30 Z40 |
| Welle | Ø12, CF53 h7 |
| Weg pro Umdrehung | 200 mm |
| Positionierwert | 0,2 mm |
| Maximale Geschwindigkeit | 5 m/s |
Hinweise zur Produktauswahl
Reale Lasten, Momente und Positionieranforderungen müssen für die Achsanwendung geprüft werden.
