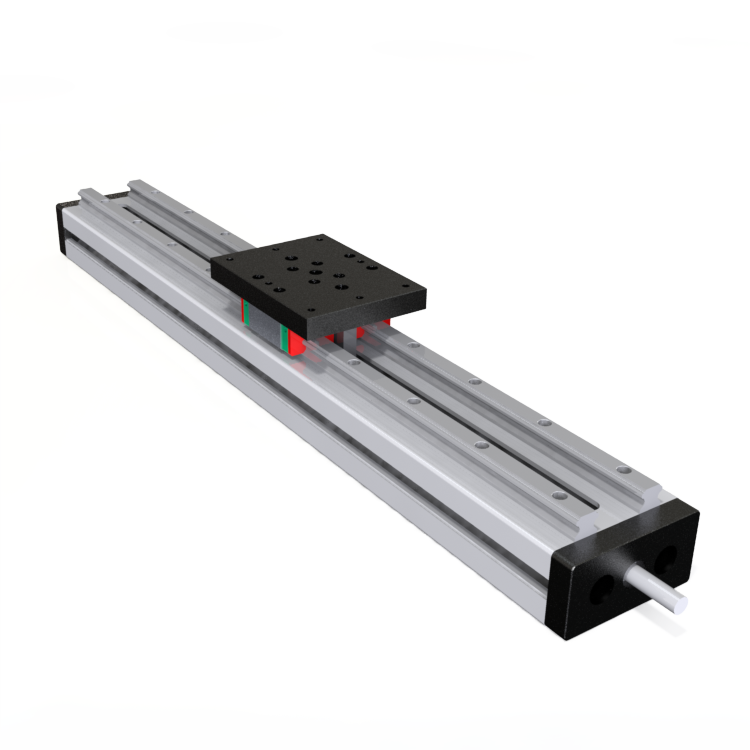

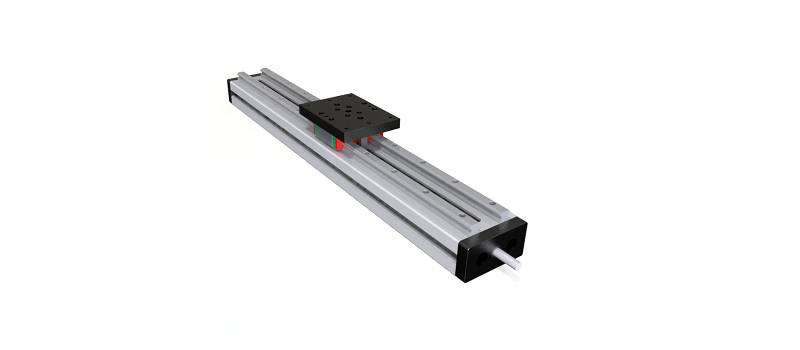

45x90 Spot Modul

Das 45x90 Spot Modul ist ein kompaktes Linearachsenmodul für Anwendungen mit geringen Lasten und Momenten. Wahlweise kommt eine DMS-Führung ASR15 oder eine THK-Führung HSV15 zum Einsatz; die maximale Geschwindigkeit beträgt in beiden Ausführungen 0,10 m/s.

Direkte Produktanfrage

Informationen zu diesem Produkt anfragen

Teilen Sie uns Ihre gewünschte Ausführung, Maße oder offene Fragen mit.

Produkt 45x90 Spot Modul Art.-Nr. 5.2.04.045090.2.01.1-1

Name * Unternehmen E-Mail * Telefon Gewünschte Ausführung oder Frage *

Ich habe die Datenschutzerklärung gelesen und stimme der Verarbeitung meiner Angaben zur Bearbeitung der Anfrage zu. *

Oder direkt: +49 (0) 30 789 039-46

Artikelnummer: 5.2.04.045090.2.01.1-1 Kategorie: Spot Baureihe

Beschreibung

Produktübersicht

Das Modul basiert auf einem 45x90-Aluminiumkörper aus 6063 T5 und eignet sich für schmale, kurze Bewegungsaufgaben in möglichst partikelarmen Umgebungen. Typische Einsatzfelder sind Z-Achsen in CNC-Anwendungen und leichte Maschinenanwendungen.

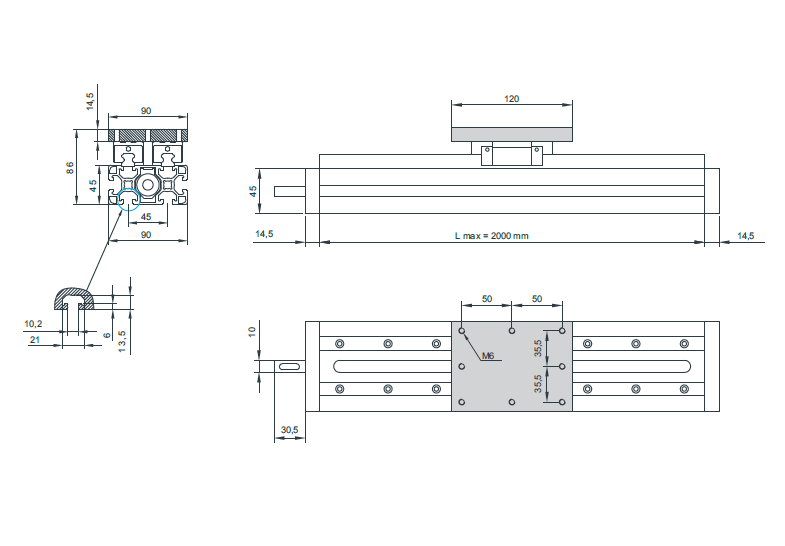

Technische Daten

Körper	45x90, Aluminium 6063 T5
Gewindetrieb	Gten 12x05
Plattenmaß	120 mm
Positionierwert	0,01 mm
DMS-Ausführung	ASR15, Artikelnummer 5.02.06.045090.01.0200
THK-Ausführung	HSV15, Artikelnummer 5.02.06.045090.01.0400
Maximale Geschwindigkeit	0,10 m/s

Auswahl und Auslegung

Die Varianten unterscheiden sich durch die Baureihe der Linearführung. Einbaulage, Anbindung sowie die tatsächlichen Kräfte und Momente der Achse sind für die konkrete Anwendung zu prüfen.

Zusätzliche Informationen

Lineare Schiene	ASR 15, HSV 15
Spindelabmessung	12x05
Plattenlänge	120 mm
Spindelausführung	Gten
Höchstgeschwindigkeit	0,10 mt/sn
Profilabmessung	45x90
Maximaler Hub	1000 mm
Preiseinheit	Hub (mm)
