Beschreibung
Produktübersicht

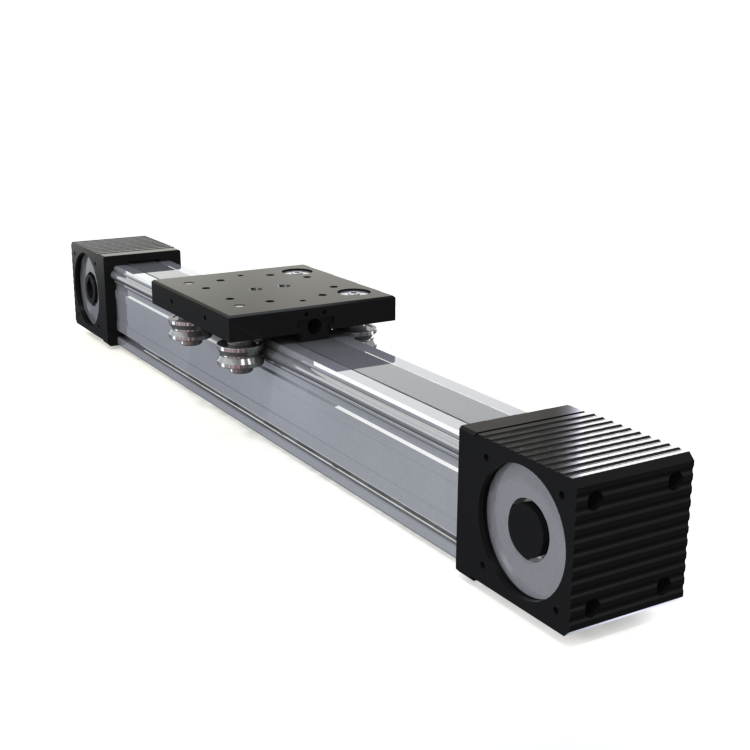

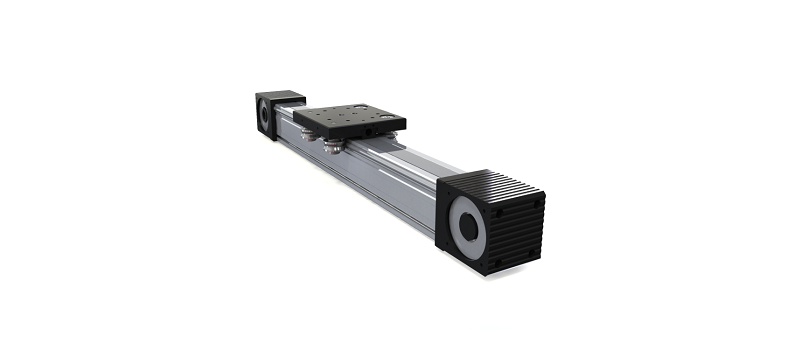

Das Modul besitzt einen 60x80-Aluminiumkörper aus 6063 T5 und arbeitet mit Wellen- und Lagerführung. Es ist für Bewegungsaufgaben mit mittleren Lasten und Momenten ausgelegt, bei denen keine hohe Präzision erforderlich ist.

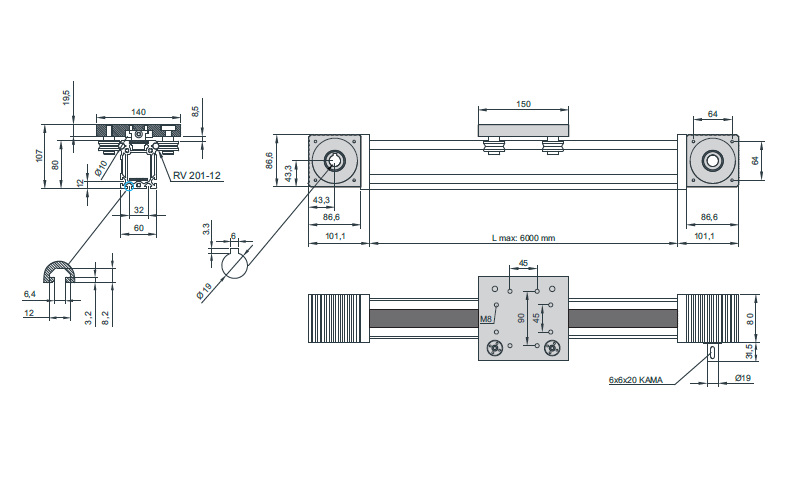

Technische Daten
| Plattenmaß | 150 mm |
|---|---|
| Zahnriemen | 5M30, Teilung 5 mm |
| Riemenscheibe | 5M-F30 Z40 |
| Welle | Ø10, CF53 h7 |
| Weg pro Umdrehung | 200 mm |
| Positionierwert | 0,2 mm |
| Maximale Geschwindigkeit | 5 m/s |
Typische Anwendungen

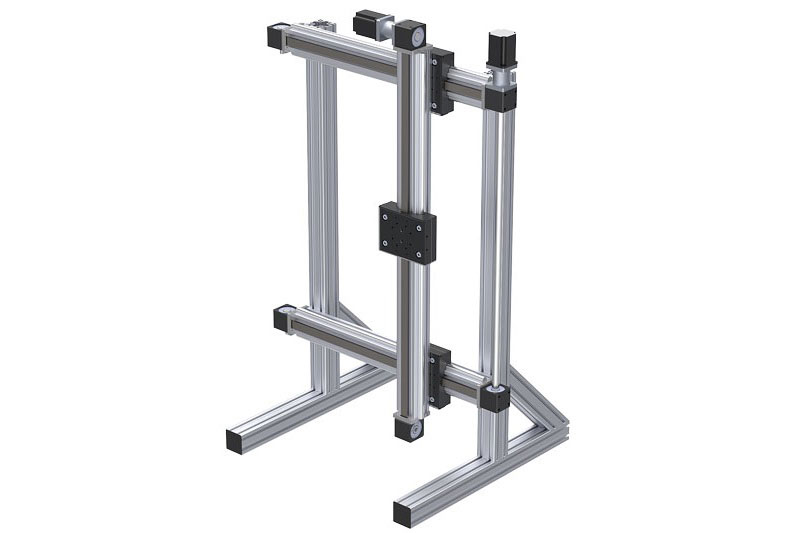

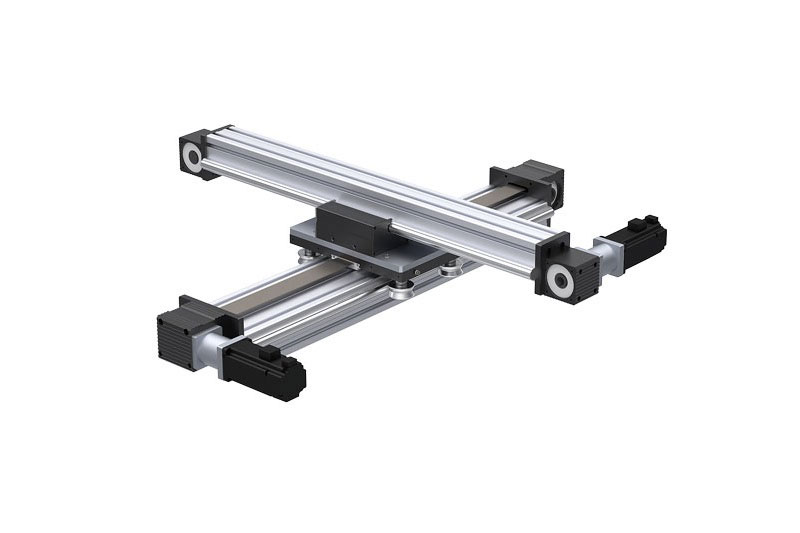

Typische Einsatzfelder sind Schaumstoff-Schneidemaschinen, Transportsysteme und Etikettiermaschinen.
Hinweise zur Produktauswahl
Reale Lasten, Momente und erforderliche Positionierung sind für die Anwendung zu prüfen.
