Beschreibung
Produktübersicht

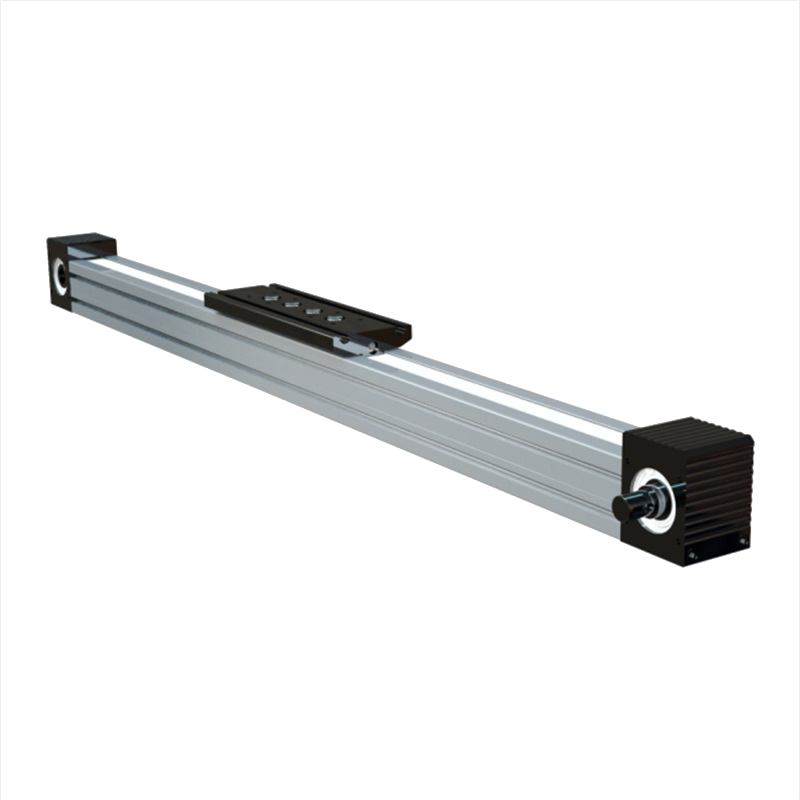

Das 64x64-Rollenkompaktmodul ist ein zahnriemengetriebenes System für hohe Geschwindigkeiten bei geringen Last- und Momentanforderungen. Gegenüber der Linearführungsvariante derselben Baureihe ist es für Anwendungen mit geringerer Positionieranforderung vorgesehen.
Typische Anwendungen
Typische Einsatzfelder sind Plasmaschneidmaschinen, Schaumstoffschneidmaschinen und Maschinen in der Lebensmittelindustrie.
Technische Daten
| Artikelcode | 5.3.03.064064.1.02.4.0500 |
|---|---|
| Profilkörper | 64x64, Aluminium 6063-T5 |
| Plattenlänge | 250 mm |
| Zahnriemen | 5M 30 |
| Welle | Ø8 GCR15 |
| max. Geschwindigkeit | 8 m/s |
| Weg pro Umdrehung | 130 mm |
| Zahnriemenscheibe | 5M-F30, Z=26 |
| Riementeilung | 5 mm |
| Positioniergenauigkeit | 0,1 mm |
Hinweise zur Produktauswahl
Die Geschwindigkeit von 8 m/s ist ein angegebener Maximalwert und keine Angabe unter definierter Last. Für höhere Positionieranforderungen ist die Abgrenzung zur Linearführungsvariante der Baureihe zu beachten.
