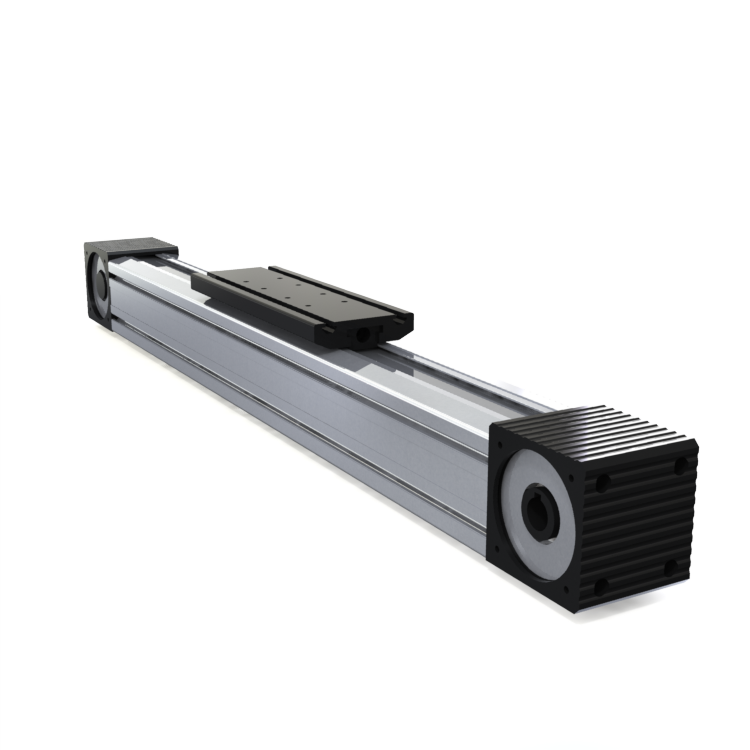

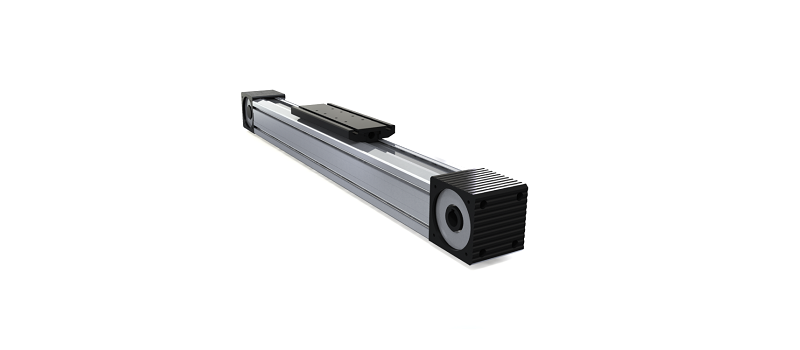

80x80 Linear Kompaktmodul mit Zahnriementrieb

80x80-Linearkompaktmodul mit 5M-30-Zahnriementrieb für schnelle Positionieraufgaben in CNC-, Verpackungs- und Automatisierungsanlagen. Vier Varianten kombinieren Plattenlängen von 180 oder 240 mm mit DMS-GHR-20- oder THK-HSV-20-Führung.

Direkte Produktanfrage

Informationen zu diesem Produkt anfragen

Teilen Sie uns Ihre gewünschte Ausführung, Maße oder offene Fragen mit.

Produkt 80x80 Linear Kompaktmodul mit Zahnriementrieb Art.-Nr. 5.3.03.080080.2.02.1-1

Name * Unternehmen E-Mail * Telefon Gewünschte Ausführung oder Frage *

Ich habe die Datenschutzerklärung gelesen und stimme der Verarbeitung meiner Angaben zur Bearbeitung der Anfrage zu. *

Oder direkt: +49 (0) 30 789 039-46

Artikelnummer: 5.3.03.080080.2.02.1-1 Kategorie: Kompakt Baureihe

Beschreibung

Produktübersicht

Das 80x80-Linearkompaktmodul ist ein zahnriemengetriebenes System für Anwendungen mit mittlerer Belastung, höherem Moment und geringem Spiel. Das Modul eignet sich für schnelle und präzise Positionieraufgaben.

Typische Anwendungen

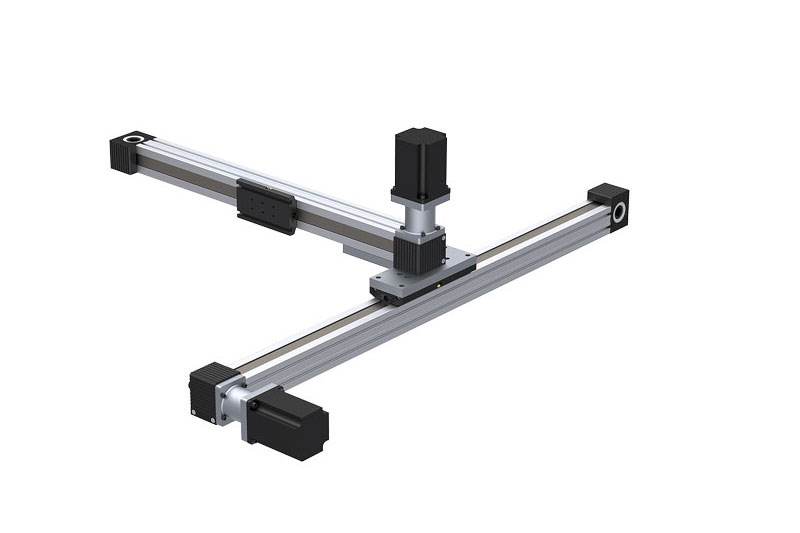

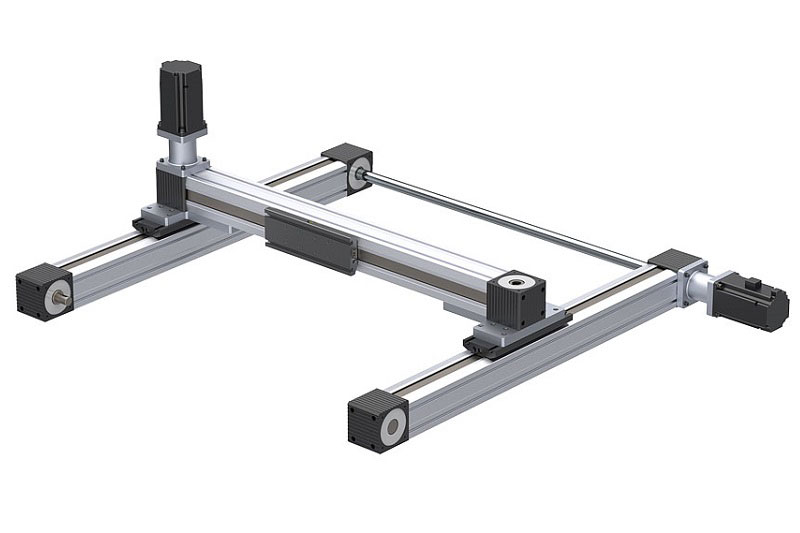

Typische Einsatzfelder sind CNC-Achsen, Verpackungsmaschinen und Automatisierungsgruppen.

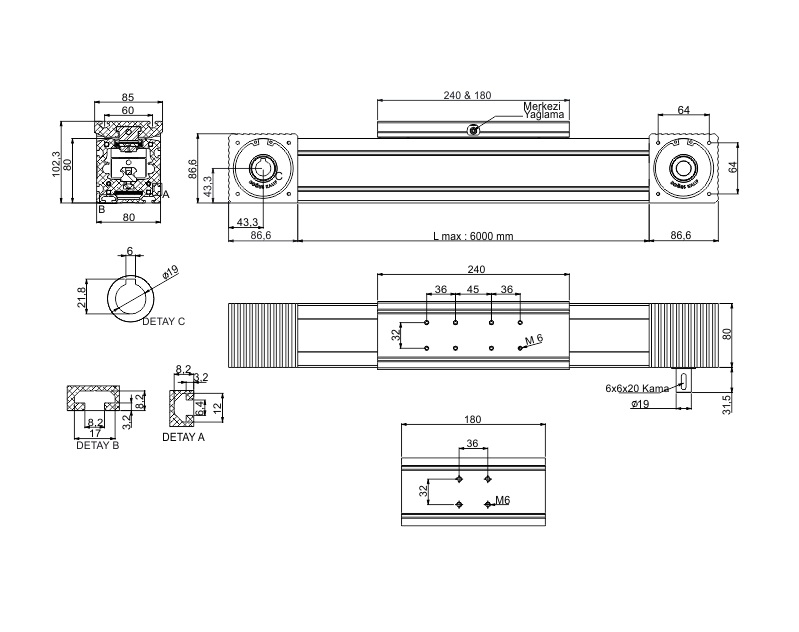

Technische Daten

Profilkörper	80x80, Aluminium 6063-T5
Weg pro Umdrehung	200 mm
Zahnriemenscheibe	5M-F30, Z=40
Riementeilung	5 mm
Positioniergenauigkeit	0,1 mm

Varianten

Artikelcode	Plattenlänge	Linearführung	max. Geschwindigkeit
5.03.01.080080.01.0501	180 mm	DMS GHR 20	5 m/s
5.03.01.080080.01.1001	180 mm	THK HSV 20	5 m/s
5.03.01.080080.01.0500	240 mm	DMS GHR 20	5 m/s
5.03.01.080080.01.1000	240 mm	THK HSV 20	5 m/s

Hinweise zur Produktauswahl

Plattenlänge und Führungssystem sind anhand von Anbindung, Einbaulage, Spielanforderung sowie den tatsächlichen Kräften und Momenten auszuwählen.

Zusätzliche Informationen

Lineare Schiene	GHR 20, HSV 20
Plattenlänge	180 mm, 240 mm
Zahnriemen	5M 30
Höchstgeschwindigkeit	5 mt/sn
Profilabmessung	80x80
Maximaler Hub	5750 mm
Preiseinheit	Hub (mm)
