Beschreibung
Produktübersicht

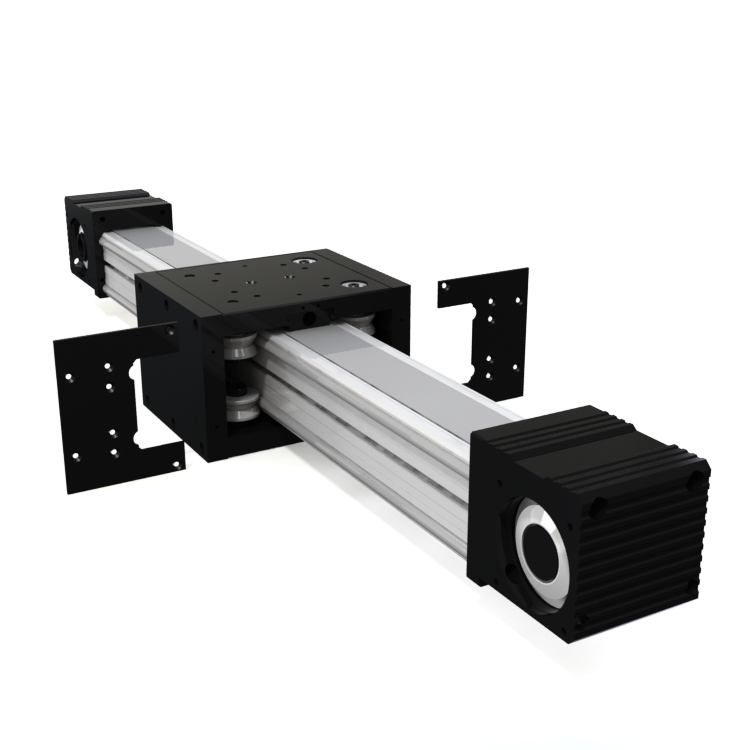

Das Tunnelmodul kombiniert einen Zahnriementrieb mit einem stabil ausgeführten Körper und einer stabilen Platte. Die Baureihe ermöglicht schnelle und geräuscharme Bewegungen bei hohen Lasten und Momenten.
Technische Daten
| Körper | 80x80, Aluminium 6063 T5 |
|---|---|
| Plattenmaß | 171 mm |
| Zahnriemen | 8M50, Teilung 8 mm |
| Riemenscheibe | 8M-F50 Z24 |
| Welle | Ø12, CF53 h7 |
| Weg pro Umdrehung | 192 mm |
| Positionierwert | 0,2 mm |
| Maximale Geschwindigkeit | 5 m/s |
Typische Anwendungen

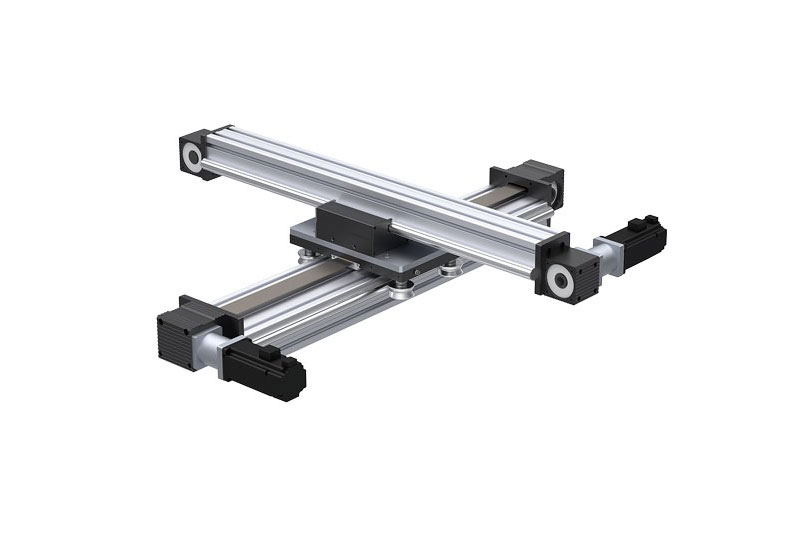

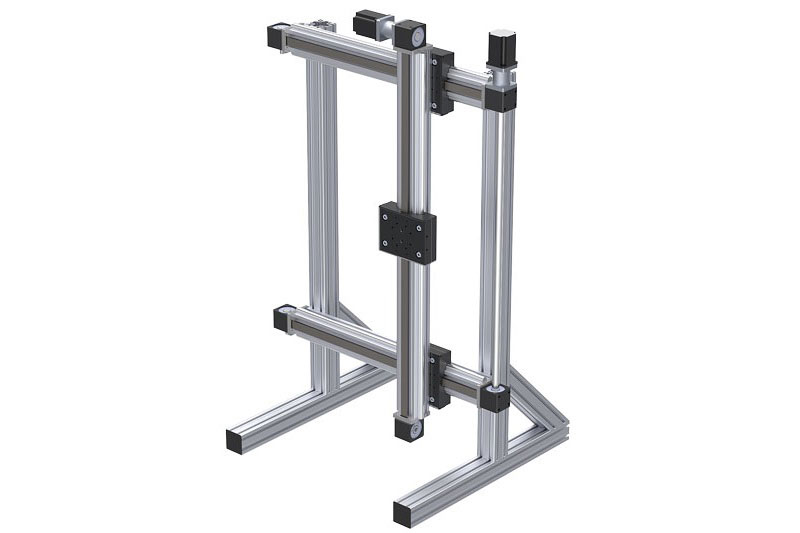

Typische Einsatzfelder sind mehrachsige Koordinatensysteme und Transportlinien.
Hinweise zur Produktauswahl
Reale Lasten, Momente und erforderliche Geschwindigkeit sind für die Anwendung zu prüfen.
