90x135 Linearmodul mit Zahnriementrieb

90x135 Linearmodul mit Zahnriementrieb 8M 50

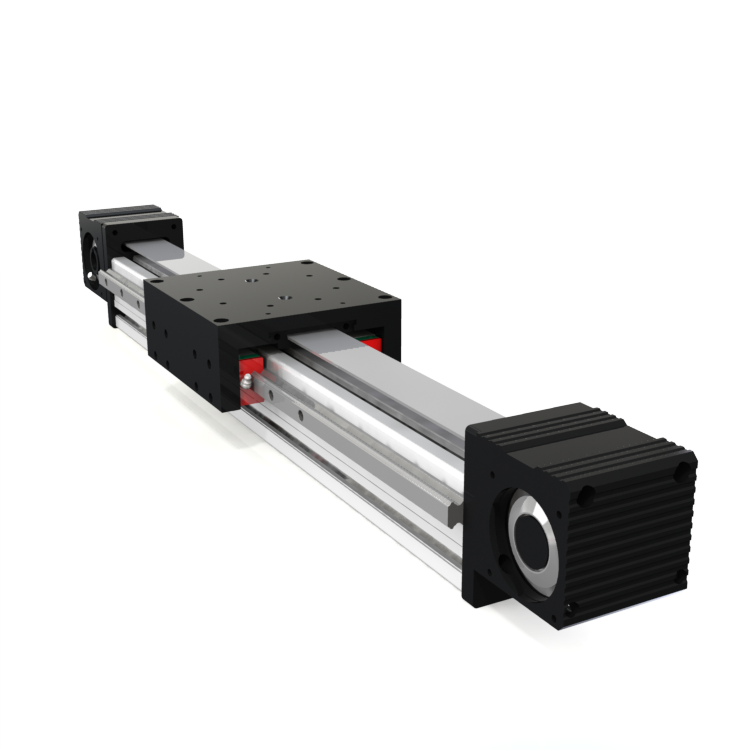

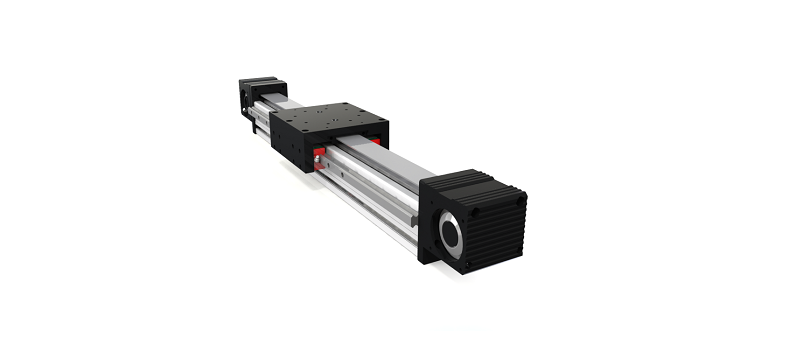

Das 90x135 Linearmodul ist eine zahnriemengetriebene Achse mit zwei Linearführungen und 8M50-Riemen. Wahlweise ist das Modul mit DMS GHR20 oder THK SR20 erhältlich; die maximale Geschwindigkeit beträgt bei beiden Varianten 5 m/s.

Direkte Produktanfrage

Informationen zu diesem Produkt anfragen

Teilen Sie uns Ihre gewünschte Ausführung, Maße oder offene Fragen mit.

Produkt 90x135 Linearmodul mit Zahnriementrieb 8M 50 Art.-Nr. 5.3.02.090135.2.03-7488

Name * Unternehmen E-Mail * Telefon Gewünschte Ausführung oder Frage *

Ich habe die Datenschutzerklärung gelesen und stimme der Verarbeitung meiner Angaben zur Bearbeitung der Anfrage zu. *

Oder direkt: +49 (0) 30 789 039-46

Artikelnummer: 5.3.02.090135.2.03-7488 Kategorie: Lineare Baureihe

Beschreibung

Produktübersicht

Das Modul besitzt einen 90x135-Aluminiumkörper aus 6063 T5 und zwei Linearführungen. Es eignet sich für schnelle Bewegungen sowie Anwendungen mit hohen Lasten und Momenten.

Varianten

DMS-Ausführung	GHR20, Artikelnummer 5.3.02.090135.2.03-7489
THK-Ausführung	SR20, Artikelnummer 5.3.02.090135.2.04

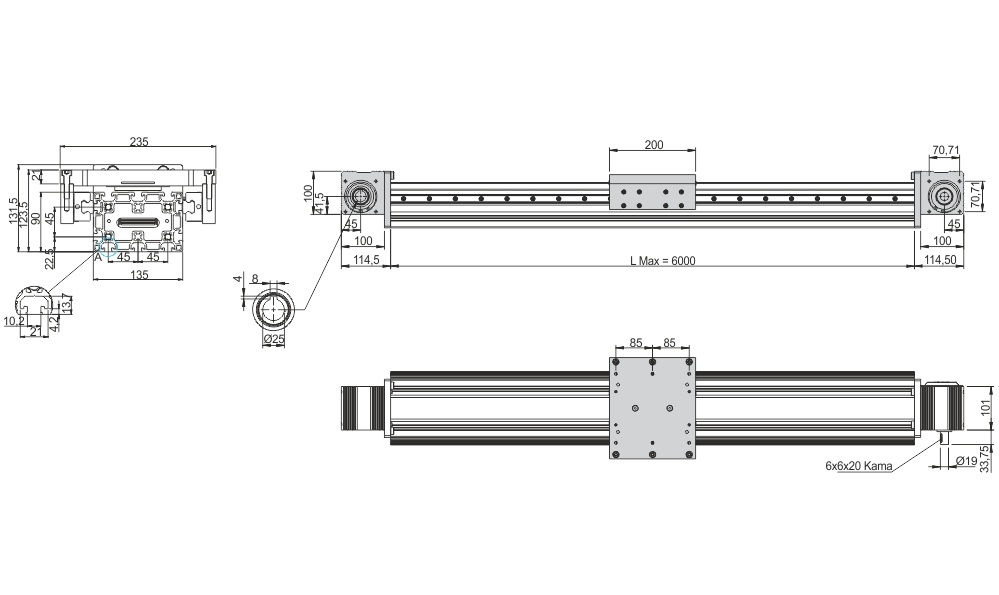

Technische Daten

Plattenmaß	200 mm
Zahnriemen	8M50, Teilung 8 mm
Riemenscheibe	8M-F50 Z24
Weg pro Umdrehung	192 mm
Positionierwert	0,1 mm
Maximale Geschwindigkeit	5 m/s

Typische Anwendungen

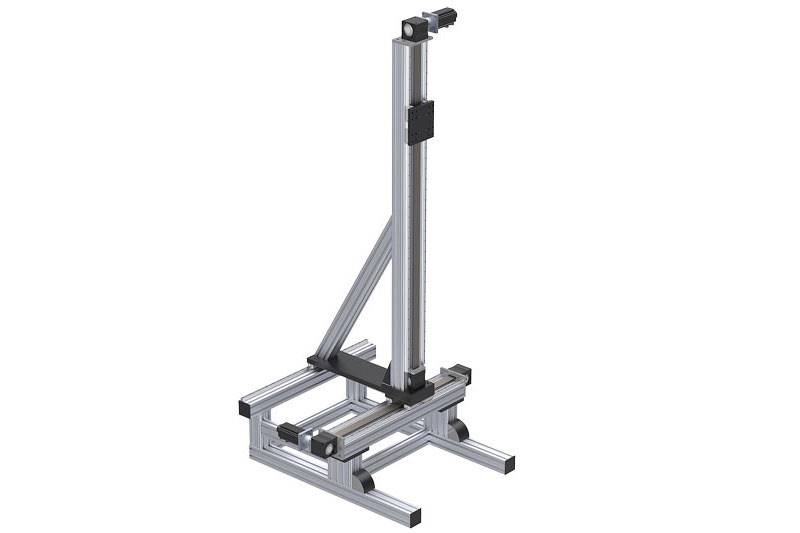

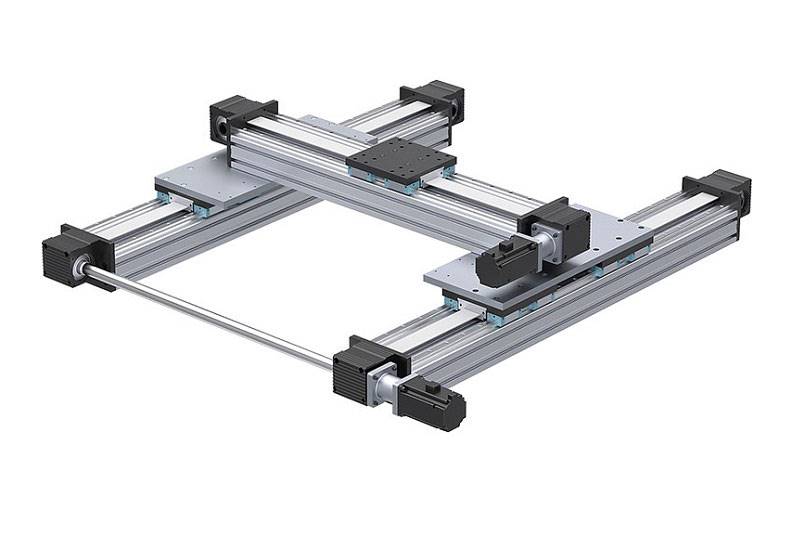

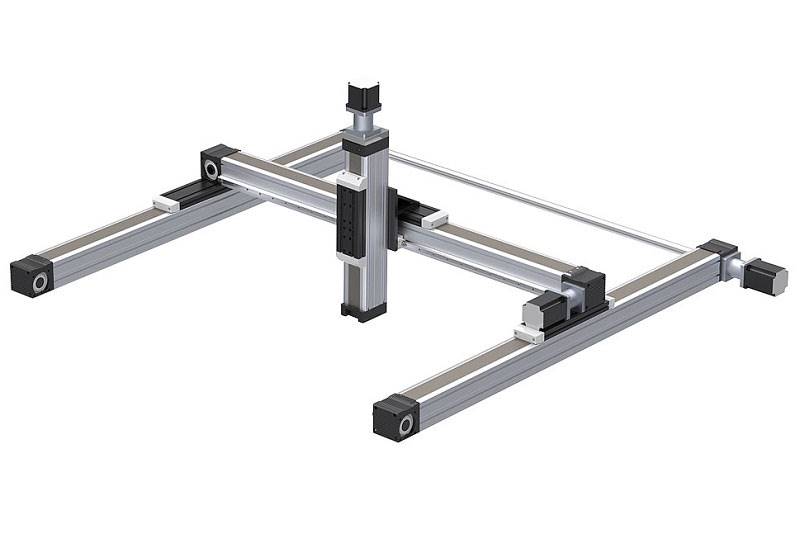

Typische Einsatzfelder sind X-/Y-Achsen in Maschinen, schwere Maschinen und Roboterachsen.

Auswahl und Auslegung

Führungsausführung sowie reale Lasten, Momente und Positionieranforderungen sind für die konkrete Achse zu prüfen.

Zusätzliche Informationen

Lineare Schiene	GHR 20, SR 20
Zahnriemen	8M 50
Plattenlänge	200 mm
Höchstgeschwindigkeit	5 mt/sn
Maximaler Hub	5780 mm
Preiseinheit	Hub (mm)
