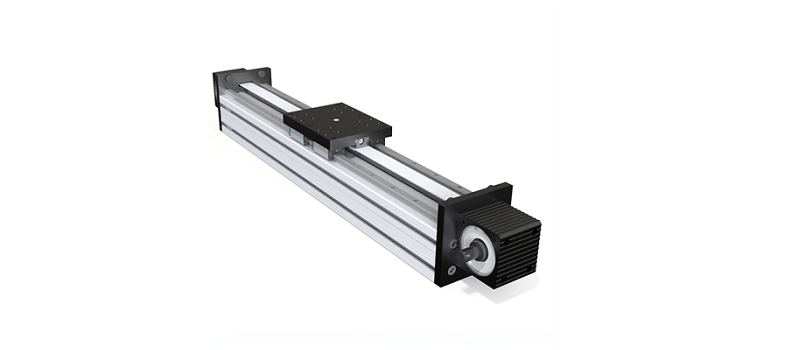

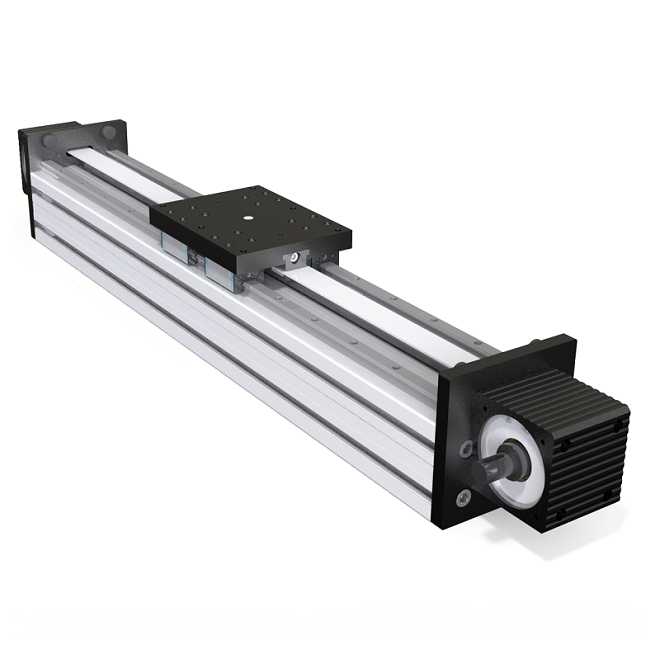

90x135 Linearmodul mit Zahnriementrieb

Das 90x135 Linearmodul ist eine zahnriemengetriebene Achse mit zwei Linearführungen und 5M30-Riemen. Wahlweise ist das Modul mit DMS GHR20 oder THK SR20 erhältlich; die maximale Geschwindigkeit beträgt bei beiden Varianten 5 m/s.

Direkte Produktanfrage

Informationen zu diesem Produkt anfragen

Teilen Sie uns Ihre gewünschte Ausführung, Maße oder offene Fragen mit.

Produkt 90x135 Linearmodul mit Zahnriementrieb Art.-Nr. 5.3.02.090135.2.02-1

Name * Unternehmen E-Mail * Telefon Gewünschte Ausführung oder Frage *

Ich habe die Datenschutzerklärung gelesen und stimme der Verarbeitung meiner Angaben zur Bearbeitung der Anfrage zu. *

Oder direkt: +49 (0) 30 789 039-46

Artikelnummer: 5.3.02.090135.2.02-1 Kategorie: Lineare Baureihe

Beschreibung

Produktübersicht

Das Modul besitzt einen 90x135-Aluminiumkörper aus 6063 T5 und zwei Linearführungen. Es eignet sich für schnelle Bewegungen sowie Anwendungen mit hohen Lasten und Momenten.

Varianten

DMS-Ausführung	GHR20, Artikelnummer 5.3.02.090135.2.01
THK-Ausführung	SR20, Artikelnummer 5.3.02.090135.2.02

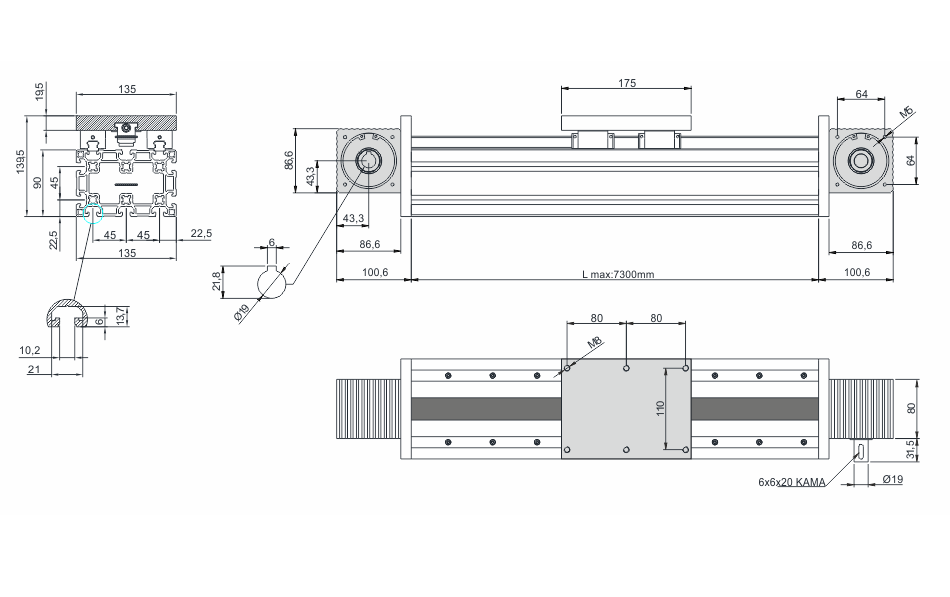

Technische Daten

Plattenmaß	175 mm
Zahnriemen	5M30, Teilung 5 mm
Riemenscheibe	5M-F30 Z40
Weg pro Umdrehung	200 mm
Positionierwert	0,1 mm
Maximale Geschwindigkeit	5 m/s

Typische Anwendungen

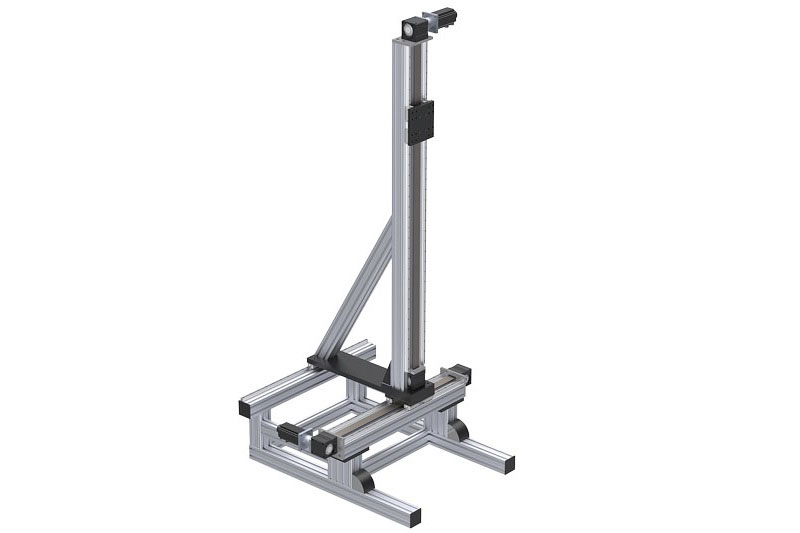

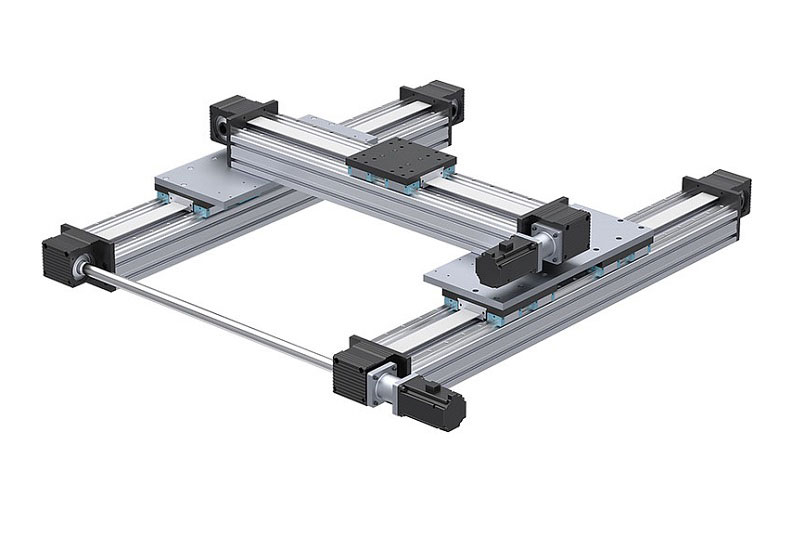

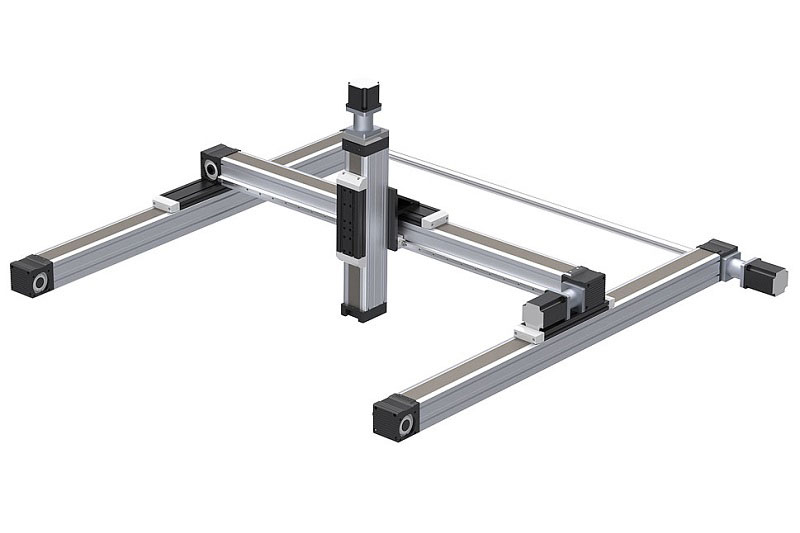

Typische Einsatzfelder sind X-/Y-Achsen in Maschinen, schwere Maschinen und Roboterachsen.

Auswahl und Auslegung

Führungsausführung sowie reale Lasten, Momente und Positionieranforderungen sind für die konkrete Achse zu prüfen.

Zusätzliche Informationen

Lineare Schiene	GHR 20, SR 20
Zahnriemen	5M 30
Plattenlänge	175 mm
Höchstgeschwindigkeit	5 mt/sn
Maximaler Hub	5780 mm
Preiseinheit	Hub (mm)
