90x90 Linearmodul mit Zahnriementrieb

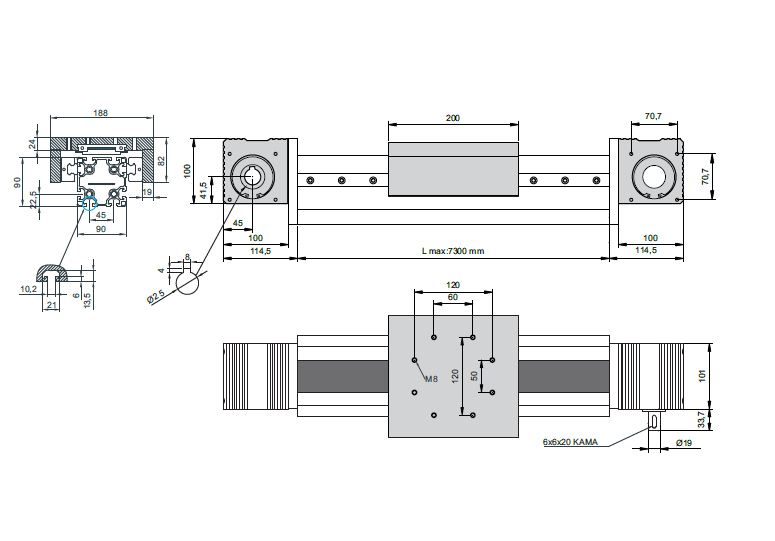

90x90 Linearmodul mit Zahnriementrieb – Technische Zeichnung

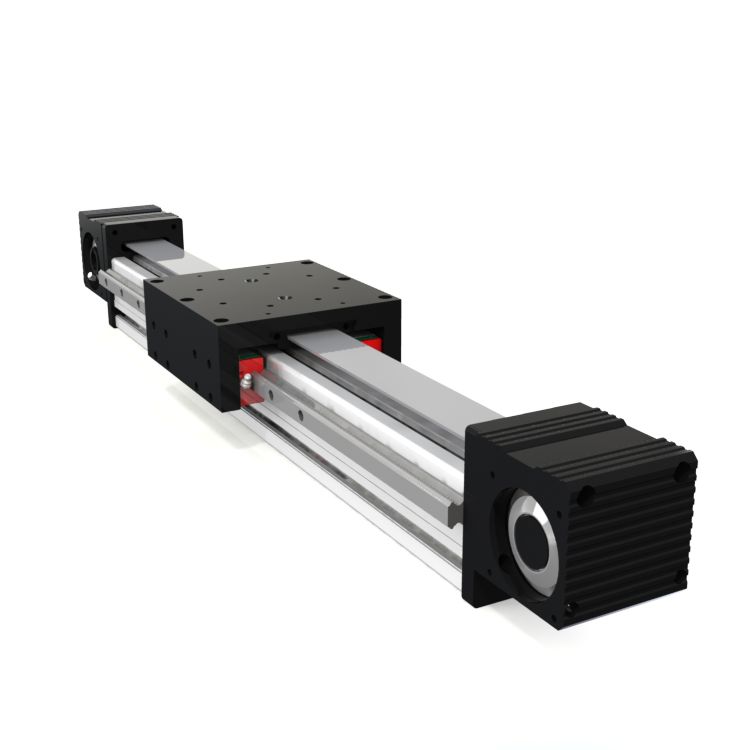

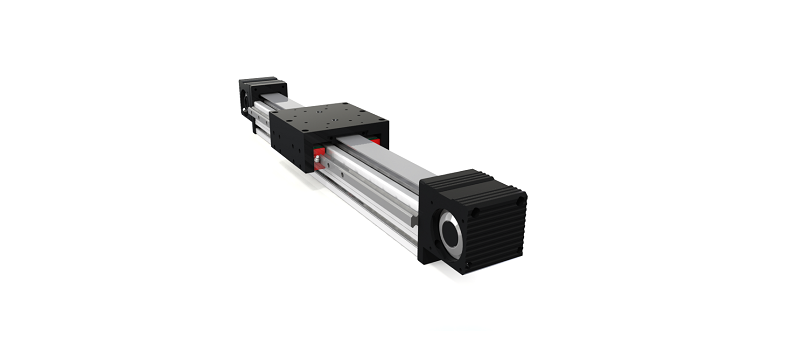

Das 90x90 Linearmodul ist eine zahnriemengetriebene Achse mit 8M50-Riemen. Wahlweise ist das Modul mit DMS-Führung GHR20 oder THK-Führung HSV20 erhältlich; die maximale Geschwindigkeit beträgt bei beiden Ausführungen 5 m/s.

Direkte Produktanfrage

Informationen zu diesem Produkt anfragen

Teilen Sie uns Ihre gewünschte Ausführung, Maße oder offene Fragen mit.

Produkt 90x90 Linearmodul mit Zahnriementrieb Art.-Nr. 5.3.02.090090.2.03.2-1

Name * Unternehmen E-Mail * Telefon Gewünschte Ausführung oder Frage *

Ich habe die Datenschutzerklärung gelesen und stimme der Verarbeitung meiner Angaben zur Bearbeitung der Anfrage zu. *

Oder direkt: +49 (0) 30 789 039-46

Artikelnummer: 5.3.02.090090.2.03.2-1 Kategorie: Lineare Baureihe

Beschreibung
Zusätzliche Informationen

Beschreibung

Produktübersicht

Bei diesem 90x90-Modul wird die Bewegung über einen Zahnriemen übertragen und über eine Linearführung geführt. Die Linearführungs-Ausführung bietet gegenüber dem Rollenmodul derselben Serie eine höhere Belastbarkeit und Positionierempfindlichkeit.

Varianten

DMS-Ausführung	GHR20, Artikelnummer 5.03.05.090090.01.0500
THK-Ausführung	HSV20, Artikelnummer 5.03.05.090090.01.1000
Gemeinsame Daten	Plattenmaß 200 mm, Zahnriemen 8M50, maximal 5 m/s

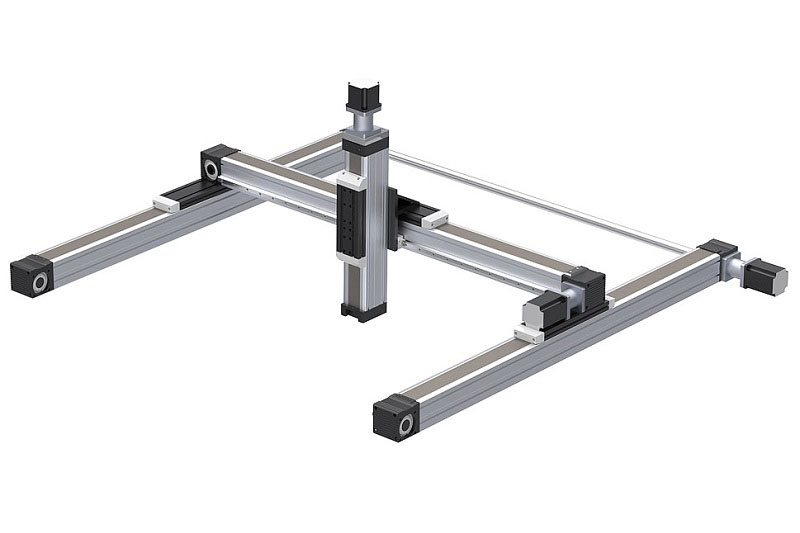

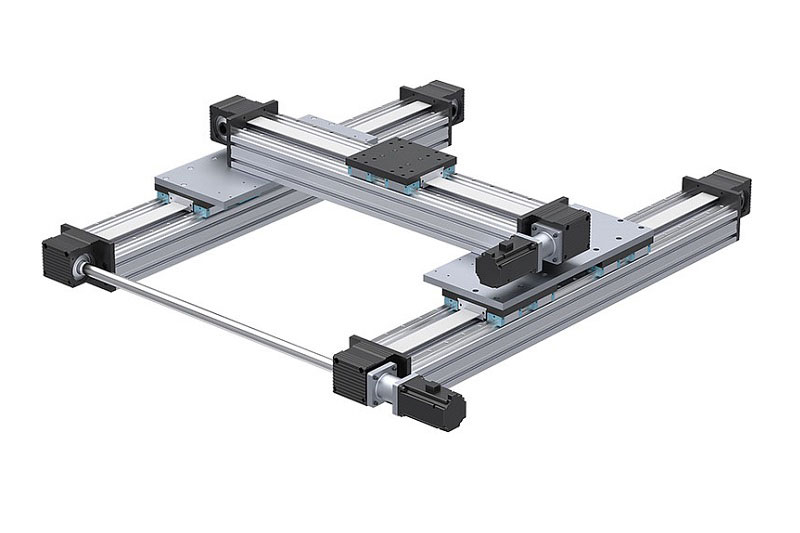

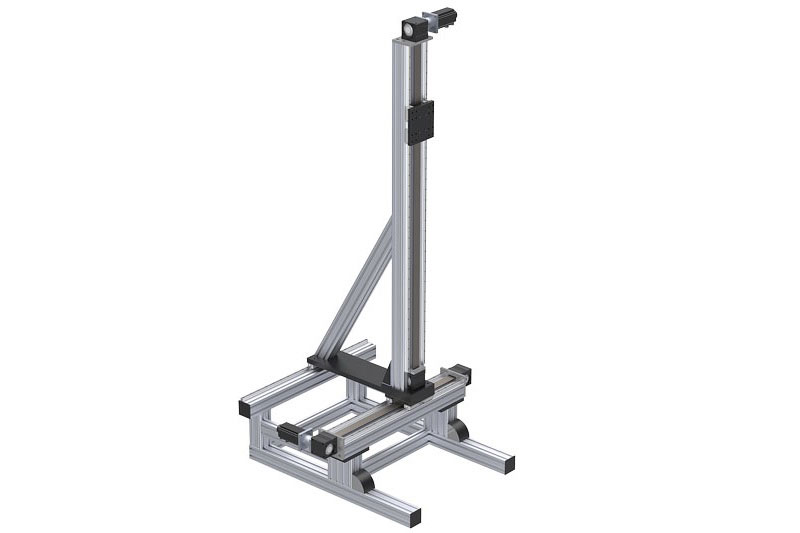

Typische Anwendungen

Typische Einsatzfelder sind CNC-Systeme, Verpackungsmaschinen und Automatisierungsanwendungen.

Auswahl und Auslegung

Führungsausführung, reale Lasten, Momente und Positionieranforderungen sind für die konkrete Achse zu prüfen.

Zusätzliche Informationen

Lineare Schiene	GHR 20, HSV 20
Zahnriemen	8M 50
Plattenlänge	200 mm
Höchstgeschwindigkeit	5 mt/sn
Maximaler Hub	5780 mm
Preiseinheit	Hub (mm)
