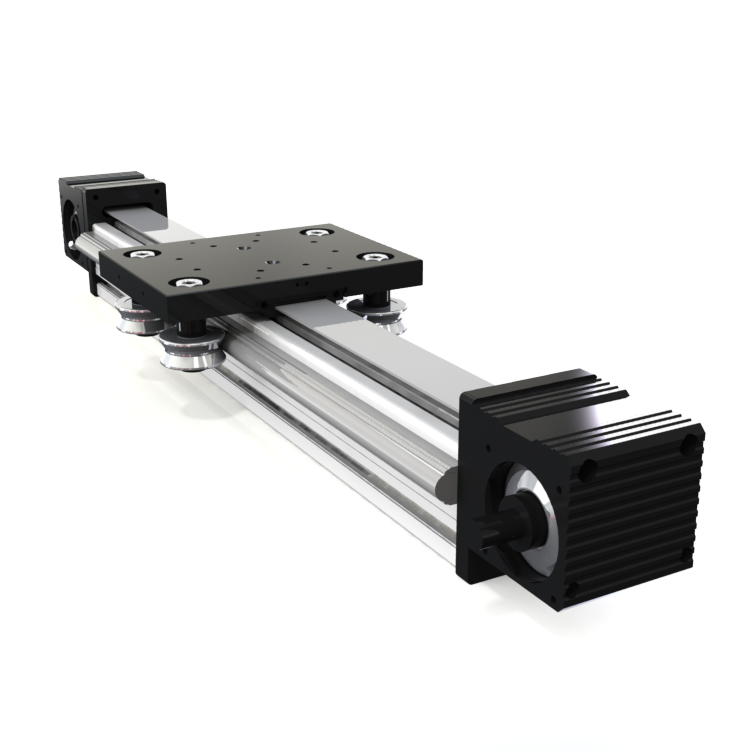

90x90 Modul mit Zahnriementrieb

Das 90x90 Rollenmodul kombiniert einen Zahnriemen 8M50 mit einer Welle Ø20 aus CF53 h7. Es ist für mittlere Lasten und hohe Momente ausgelegt und erreicht eine maximale Geschwindigkeit von 6 m/s.

Direkte Produktanfrage

Informationen zu diesem Produkt anfragen

Teilen Sie uns Ihre gewünschte Ausführung, Maße oder offene Fragen mit.

Produkt 90x90 Modul mit Zahnriementrieb Art.-Nr. 5.3.02.090090.1.03.2

Name * Unternehmen E-Mail * Telefon Gewünschte Ausführung oder Frage *

Ich habe die Datenschutzerklärung gelesen und stimme der Verarbeitung meiner Angaben zur Bearbeitung der Anfrage zu. *

Oder direkt: +49 (0) 30 789 039-46

Artikelnummer: 5.3.02.090090.1.03.2 Kategorie: Lineare Baureihe

Beschreibung

Produktübersicht

Das Modul besitzt einen 90x90-Aluminiumkörper aus 6063 T5. Die 8M50-Ausführung ist für Bewegungsaufgaben mit mittleren Lasten und hohen Momenten vorgesehen.

Technische Daten

Körper	90x90, Aluminium 6063 T5
Plattenmaß	185 mm
Zahnriemen	8M50, Teilung 8 mm
Riemenscheibe	8M-F50 Z24
Welle	Ø20, CF53 h7
Weg pro Umdrehung	192 mm
Positionierwert	0,2 mm
Maximale Geschwindigkeit	6 m/s

Hinweise zur Produktauswahl

Lasten, Momente und die erforderliche Positionierfähigkeit sind für die konkrete Anwendung abzugleichen.

Zusätzliche Informationen

Plattenlänge	185 mm
Zahnriemen	8M 50
Induktionswelle	Ø20 CF53 h7
Höchstgeschwindigkeit	6 mt/sn
Maximale Zuschnittlänge	5815 mm
