Beschreibung
Produktübersicht

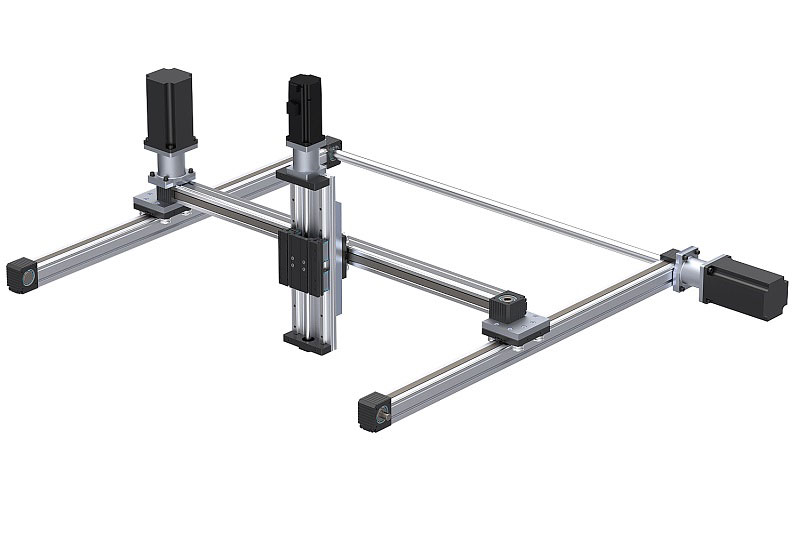

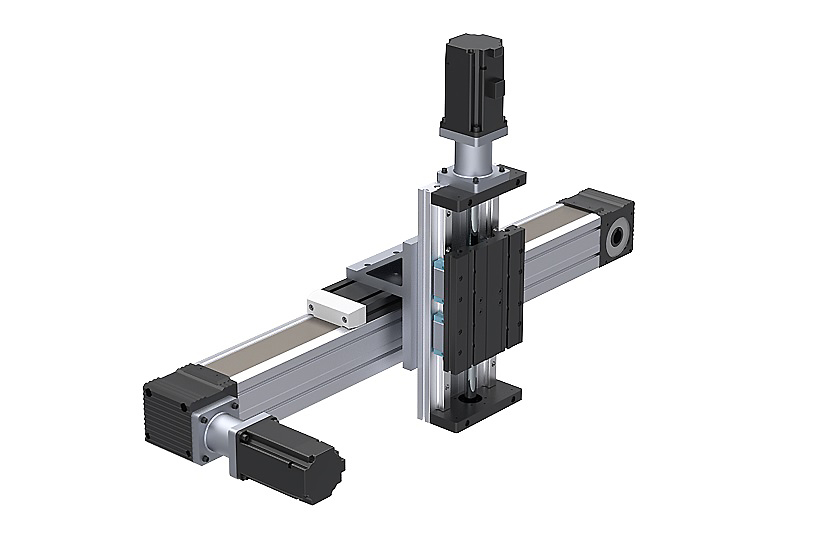

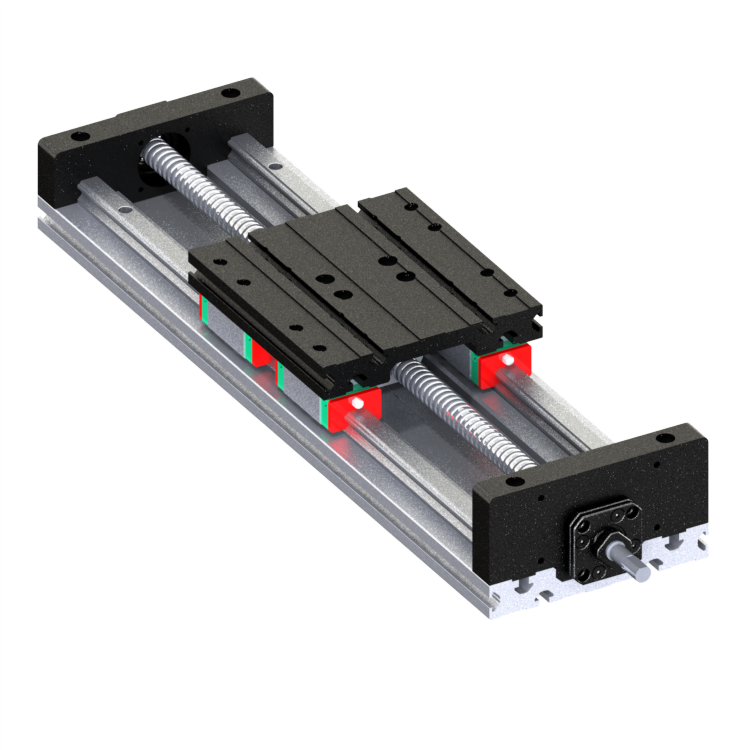

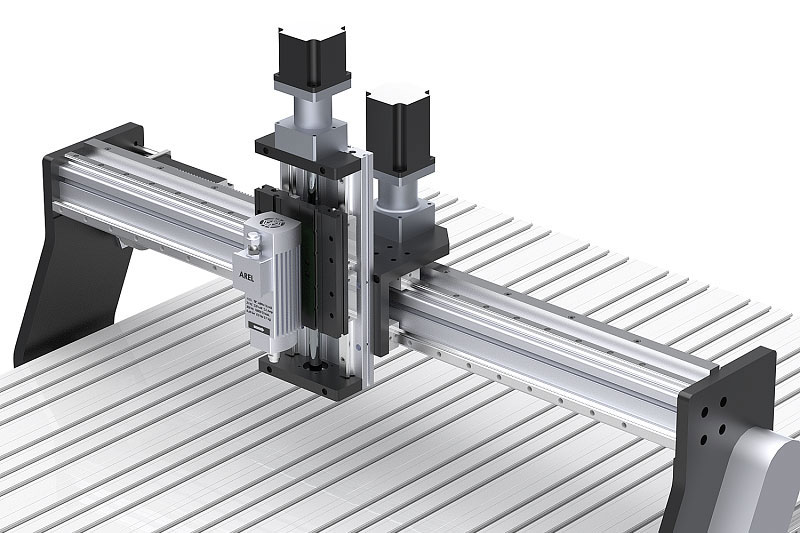

Das DKZM 15 ist für vertikale Achskoordinaten in CNC- und kartesischen Systemen ausgelegt. Der Kugelgewindetrieb dient der präzisen Positionierung; Abschirmung und Faltenbalg stehen als integrierbare Schutzoptionen zur Verfügung.
Systemintegration
Für die Anbindung von Motor und Getriebe stehen passende Zwischenverbindungsoptionen zur Verfügung. Deren konkrete Auswahl ist an den vorgesehenen Antrieb anzupassen.
Technische Daten
| Profilkörper | 22x140, Aluminium 6063-T5 |
|---|---|
| Positioniergenauigkeit | 0,01 mm |
Varianten
| Artikelcode | Platte | Spindel | Spindelmarke | Linearführung | max. Geschwindigkeit |
|---|---|---|---|---|---|
| 5.2.07.022140.2.02.1.0201 | 120 mm | 16x05 | DKM | DMS GHR 15 | 0,12 m/s |
| 5.2.07.022140.2.02.1.0400 | 120 mm | 16x05 | Gten | THK SR 15 | 0,12 m/s |
| 5.2.07.022140.2.02.1.0600 | 120 mm | 16x16 | DKM | DMS GHR 15 | 0,42 m/s |
| 5.2.07.022140.2.02.1.0802 | 120 mm | 16x16 | Gten | THK SR 15 | 0,42 m/s |
| 5.2.07.022140.2.02.1.0202 | 150 mm | 16x05 | DKM | DMS GHR 15 | 0,12 m/s |
| 5.2.07.022140.2.02.1.0200 | 150 mm | 16x05 | Gten | THK SR 15 | 0,12 m/s |
| 5.2.07.022140.2.02.1.0601 | 150 mm | 16x16 | DKM | DMS GHR 15 | 0,42 m/s |
| 5.2.07.022140.2.02.1.0800 | 150 mm | 16x16 | Gten | THK SR 15 | 0,42 m/s |
Hinweise zur Produktauswahl
Die Tabellenwerte sind maximale Bewegungsgeschwindigkeiten. Für die Auslegung sind insbesondere Plattenlänge, Spindelsteigung, Führungssystem, Einbaulage sowie Motor- und Getriebeanbindung zu prüfen.
